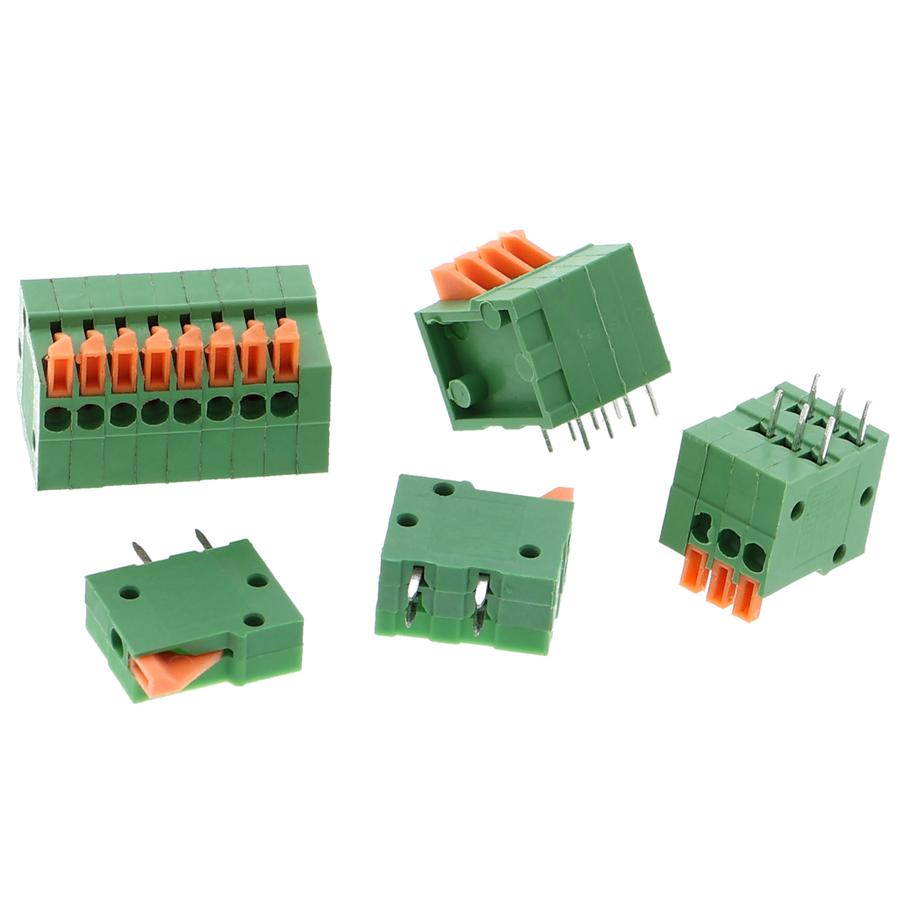

Printklemme 2,54 mm - Federklemmenblock für Leiterplatten, 1- bis 8-polig
Printklemme 2,54 mm - Federklemmenblock für Leiterplatten, 1- bis 8-polig
This goes with it
incl. VAT, plus shipping
Pay in 30 days
Pay in 30 days
Description
Produktübersicht
- Federklemmenblock zur Befestigung auf Leiterplatten
- Anschluss von Drahtleitungen ohne Lötung
- Federklemm-Kontaktierung mit Betätigungshebel
- In mehreren Größen und Polzahlen erhältlich
- Platzsparende Bauform für kompakte Schaltungen
Produktbeschreibung
Der Federklemmenblock ist eine Leiterplattenklemme für den direkten Anschluss von Drahtleitungen ohne zu löten. Die Drähte werden in die Öffnungen der Federkontakte eingeführt und durch Betätigung eines Hebels selbsttätig eingeklemmt. Dies ermöglicht schnelle Änderungen und ermüdungsfreies Umverdrahten ohne Lötkolben und ohne Rückstände auf der Platine.
Die Federklemm-Mechanik drückt die Kontakte gegen den eingelegten Draht und sorgt dabei für sichere Verbindungen bei Leitungsquerschnitten im Bereich von Steuer- und Signalleitungen. Die Klemmen werden direkt auf der Leiterplatte montiert und nehmen wenig Bauraum in Anspruch, was die Dichte anderer Bauteile nicht beeinträchtigt.
Einsatzbeispiele sind Verbindungen zwischen Sensoren und Steuermodulen in Prototypenschaltungen, die häufig umverdrahtet werden müssen, oder Anschlüsse von Labormesspitzen an Messverstärker-Platinen. Auch in Laboraufbauten zur schnellen Verschaltung zwischen verschiedenen Platinen bewährt sich das Stecksystem ohne Löten. In den mehreren erhältlichen Ausführungen lassen sich Verdrahtungsaufgaben unterschiedlicher Komplexität lösen.
Zum Betrieb ist lediglich eine kompatible Leiterplatte mit entsprechenden Bohrlöchern oder Durchkontaktierungen erforderlich. Der Leitungsquerschnitt muss im zulässigen Bereich für die gewählte Klemmenausführung liegen, andernfalls sitzt die Verbindung zu locker oder der Draht wird gequetscht.
Sicherheitshinweis
Bei Arbeiten an oder nahe der Elektroinstallation darf nur eine Elektrofachkraft tätig werden; bei Unklarheiten vor der Inbetriebnahme eine Elektrofachkraft konsultieren. Das Produkt ist ausschließlich für den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt und nicht zur Verwendung in Hausstromkreisen geeignet. Die Kontakte führen Spannung nur während der aktiven Verbindung, überprüfe vor Arbeiten an den Klemmen, dass die angelegte Spannung unterbrochen ist.
Lieferumfang
- 1x Federklemmenblock / Leiterplattenklemme / Printklemme / Anschlussklemme 2,54mm - Kontakte je nach Auswahl
