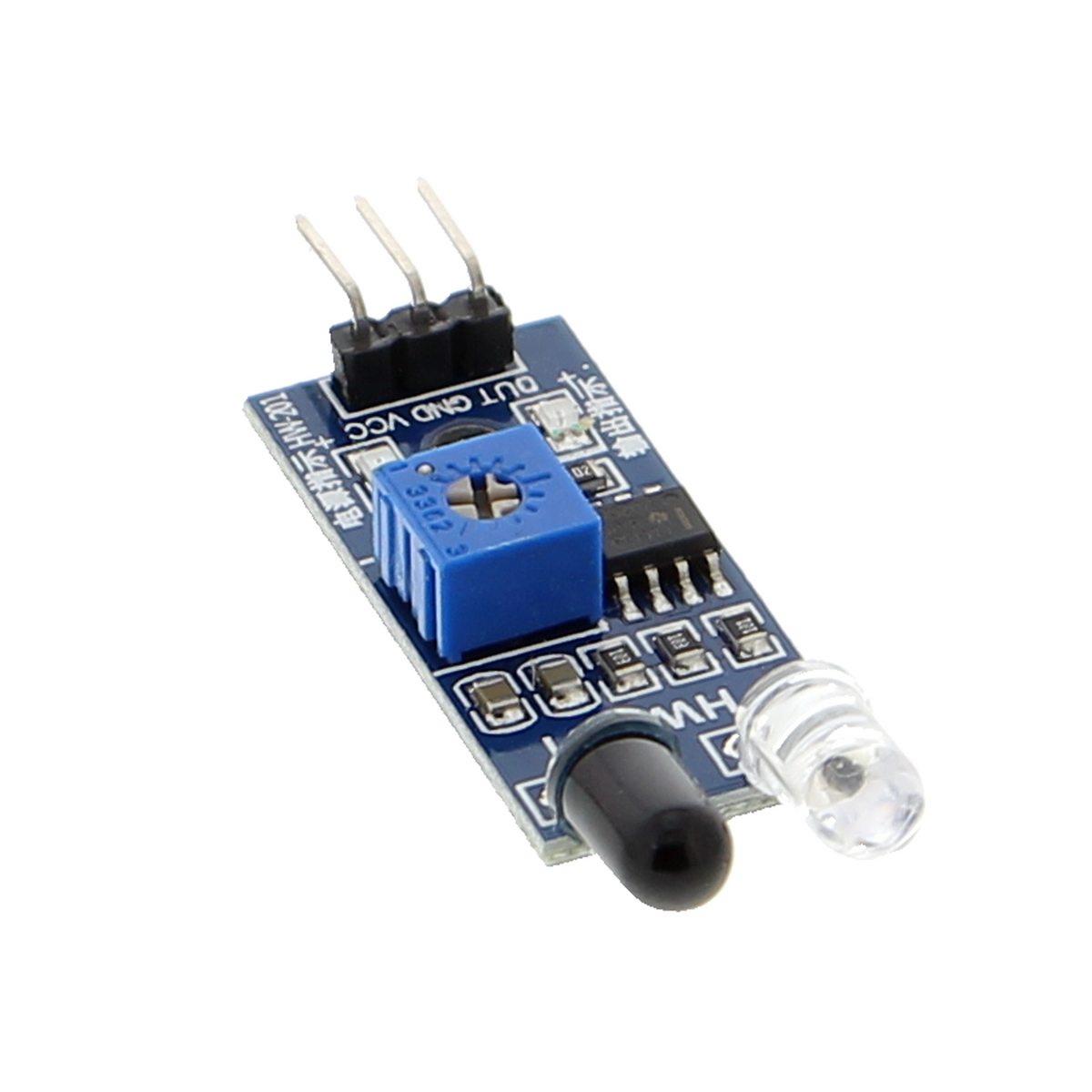

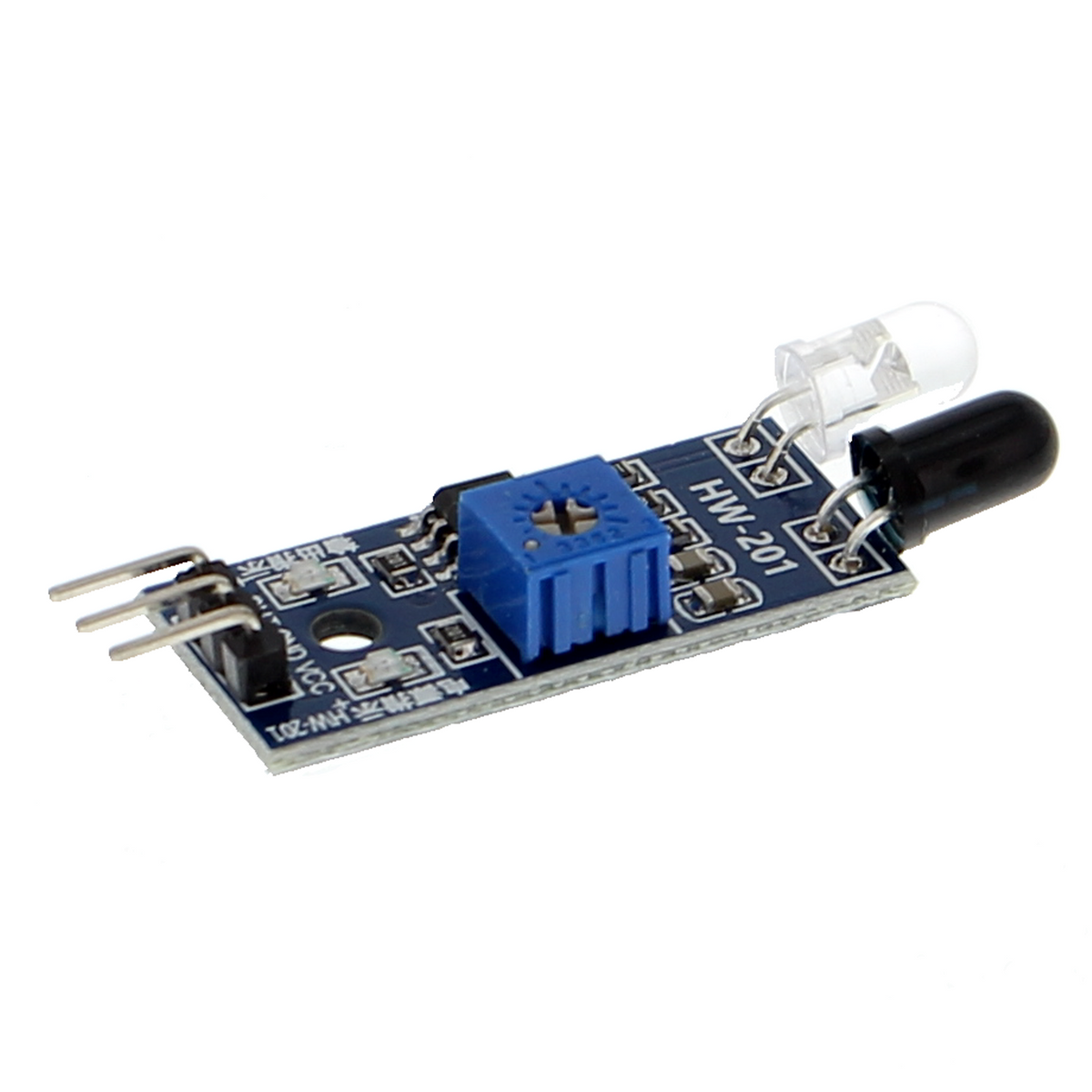

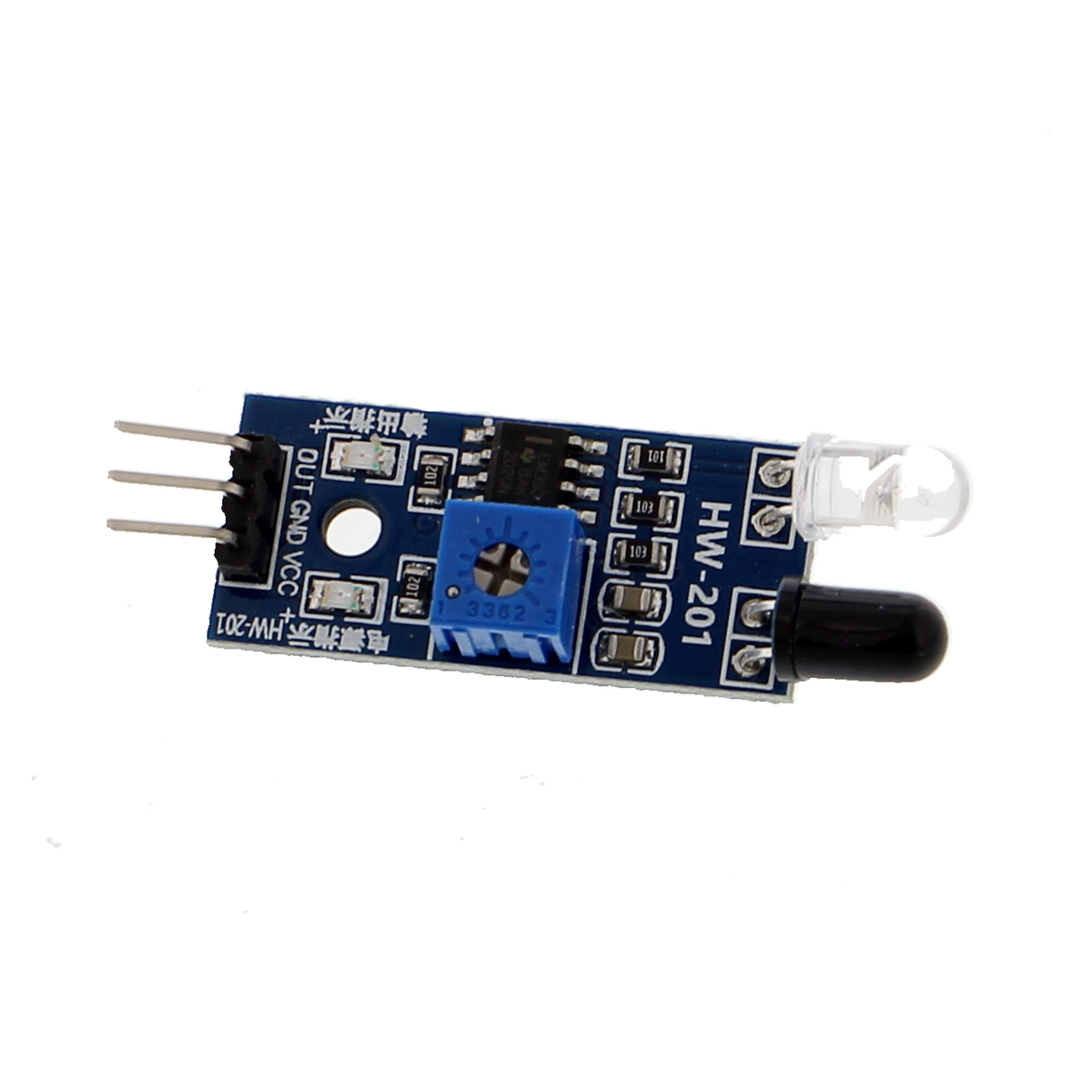

IR Hindernissensor - Abstandserkennung einstellbar, 3,3-5 V

Produktübersicht

• Infrarot-Reflexionssensor zur Objekt- und Abstandserkennung
• Digitaler Ausgang, aktiv LOW bei erkanntem Hindernis
• Erfassungsabstand über Potentiometer einstellbar
• Arbeitsspannung 3,3 V bis 5 V
• 3-Pin-Anschluss, OUT, VCC, GND
• Schraubenlöcher zur Befestigung

Produktbeschreibung

Der Infrarot-Reflexionssensor erkennt Objekte und Hindernisse durch das Prinzip der Infrarot-Reflexion. Eine Sendediode strahlt Infrarotlicht aus, das von einem Objekt zurückgeworfen wird. Die Empfängerdiode erfasst das reflektierte Licht und ein Komparator wandelt das Signal in ein digitales Schaltsignal um.

Liegt kein Objekt in Reichweite vor, gibt der Ausgang einen hohen Pegel ab. Befindet sich ein Gegenstand im eingestellten Abstand, kippt der Ausgang auf LOW und eine grüne LED leuchtet auf. Ein kleines Potentiometer auf der Platine erlaubt die Anpassung des Auslöseabstands an den jeweiligen Einsatzzweck.

Das Modul arbeitet mit nur drei Anschlussleitungen und verbindet sich direkt mit dem Mikrocontroller. Es eignet sich für Hinderniserkennung bei fahrenden Robotern, Linienverfolgung anhand von Hell-Dunkel-Kontrasten, das Zählen vorbeilaufender Objekte sowie als berührungsloser Endschalter.

Die zulässige Versorgungsspannung zwischen 3,3 V und 5 V ermöglicht den Betrieb sowohl an 5-V- als auch an 3,3-V-Systemen ohne zusätzlichen Pegelwandler. Die Platine lässt sich durch Schrauben am Chassis oder Gehäuse befestigen.

Sicherheitshinweis

Das Modul ist ausschließlich für den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt. Es ist nicht für den Einbau in den Hausstromkreis oder in sicherheitskritische Systeme geeignet. Bei Fragen zur Spannungsversorgung vor der Inbetriebnahme eine Elektrofachkraft konsultieren.

Lieferumfang

• 1x Abstandssensor, Hinderniserkennungssensor - Infrarot (IR)
