Measure temperature with DS18B20

FunduinoLast updated on 30.06.2024

Temperatur messen mit vier verschiedenen Boards

Der DS18B20 ist ein digitaler Temperatursensor. Er liefert den Messwert bereits als fertige Zahl in Grad Celsius, du musst also nichts umrechnen. Es gibt ihn in zwei Bauformen: als bedrahtete Variante fürs Steckbrett und als wasserdichte Ausführung mit Edelstahlhülse am Kabel.

Diese Anleitung zeigt dir den Anschluss an vier verschiedenen Boards:

Arduino UNO
Wemos D1 Mini
ESP32
NodeMCU

Für alle Boards gilt: Der Sensor braucht zwischen Datenleitung und 5V einen Pull-up-Widerstand von 4,7 kΩ. Bei den fertigen Modulen mit Platine ist dieser bereits verbaut, bei der bedrahteten Variante musst du ihn selbst setzen.

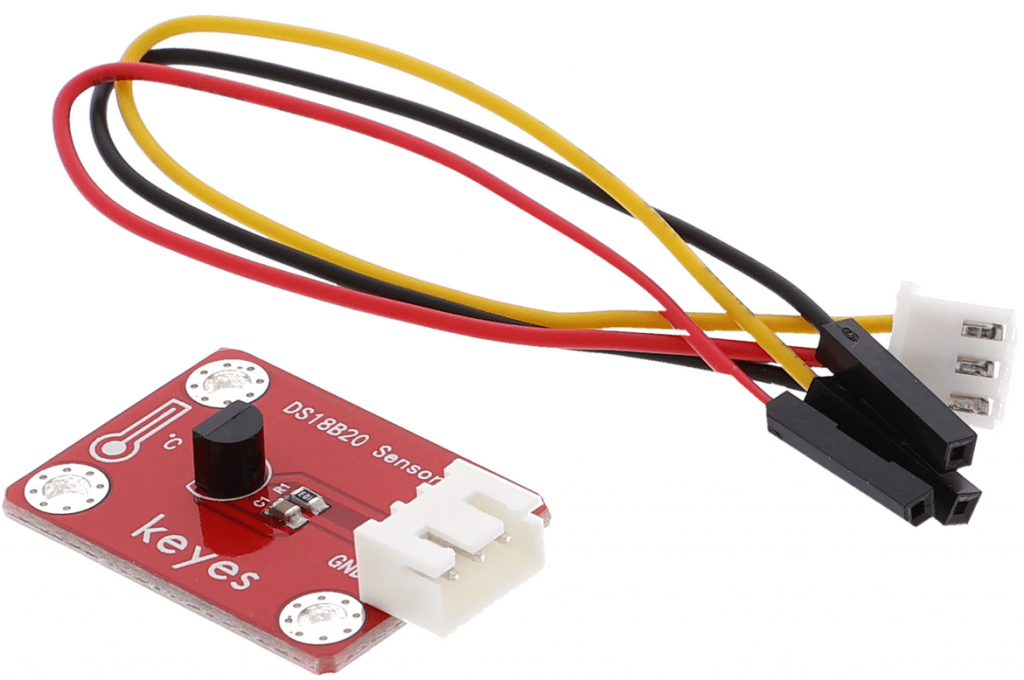

DS18B20-Temperatursensor mit XH2.54-3P-Buchse — Der DS18B20 mit Buchse

Choose a microcontroller

Pins, schematic, and sketch in the steps change with your selection. It remains saved.

Die Hardware

Die Messung der Temperatur mithilfe von Sensoren ist eine wichtige Standardanwendung für Mikrocontroller.

Der DS18B20 benötigt neben den Anschlüssen für Ground (GND) und 3,3 V bzw. 5 V nur eine einzige Datenleitung. Es gibt ihn in zwei Ausführungen: als Modul mit XH2.54-3P-Buchse und als bedrahtete Variante im wasserdichten Edelstahlgehäuse.

Bedrahteter DS18B20-Temperatursensor im Edelstahlgehäuse — Die bedrahtete Variante

1 / 2

Die Schaltpläne für vier Boards

Der Sensor lässt sich an allen vier Boards verwenden. Wie du das jeweilige Board in der Arduino IDE einrichtest, steht in diesen Anleitungen:

Arduino UNO: Board installieren
Wemos D1 Mini: Board installieren
ESP32-Wroom: Board installieren
NodeMCU: Board installieren

Schaltplan: DS18B20 am Arduino UNO — Arduino UNO

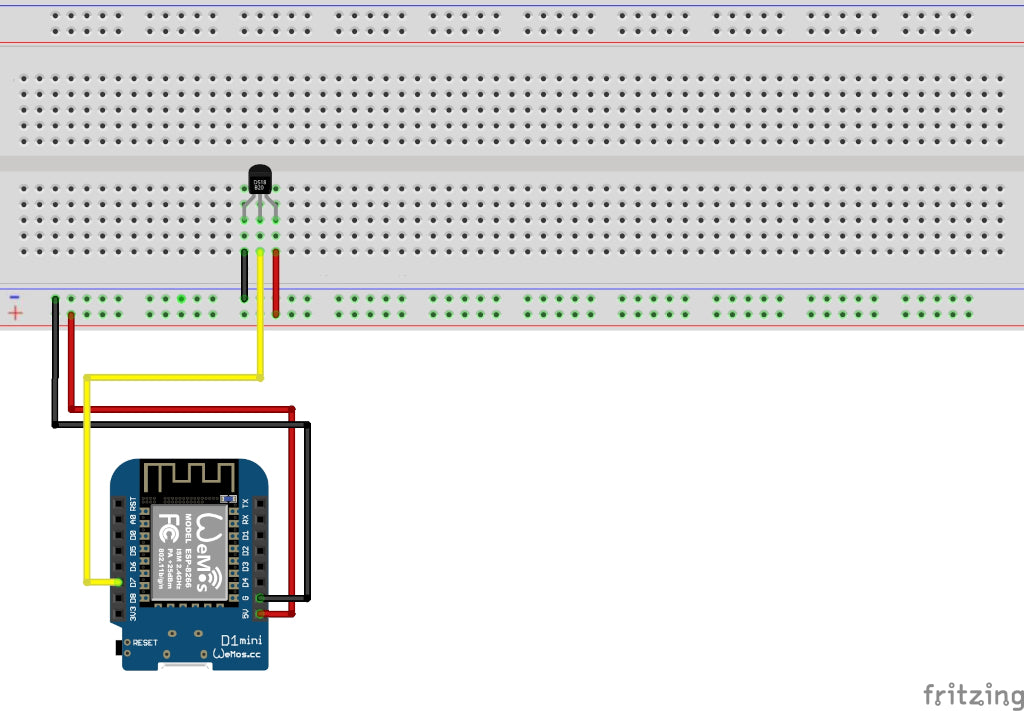

Schaltplan: DS18B20 am Wemos D1 Mini — Wemos D1 Mini

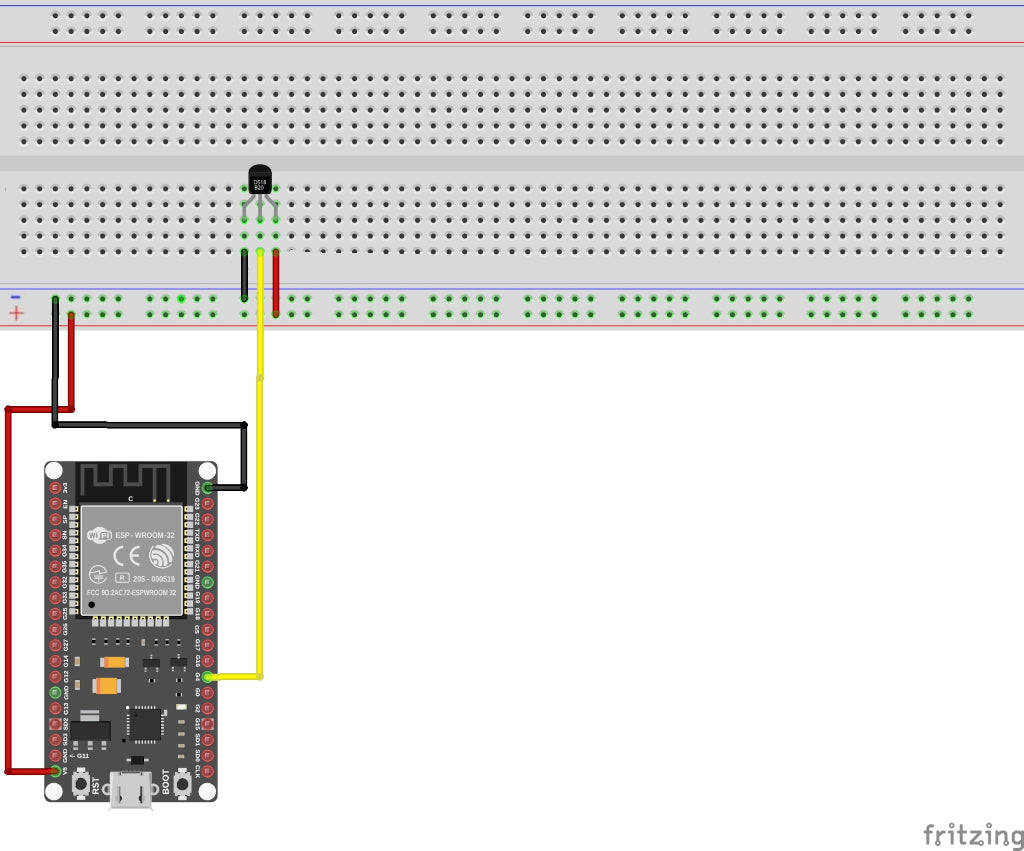

Schaltplan: DS18B20 am ESP32-Wroom — ESP32-Wroom

Schaltplan: DS18B20 am NodeMCU — NodeMCU

1 / 4

Benötigte Bibliothek installieren

Für den DS18B20 brauchst du die Bibliothek DallasTemperature. Sie benötigt zusätzlich die Bibliothek OneWire.

Bibliothek DallasTemperature in der Bibliotheksverwaltung — Die Bibliothek DallasTemperature

Messdaten im Seriellen Plotter anzeigen

Den Seriellen Plotter findest du in der Arduino IDE unter Werkzeuge → Serieller Plotter. Er stellt die Messwerte als Kurve dar, statt sie nur als Zahlen aufzulisten.

Temperaturverlauf im Seriellen Plotter der Arduino IDE — Messdaten im Seriellen Plotter

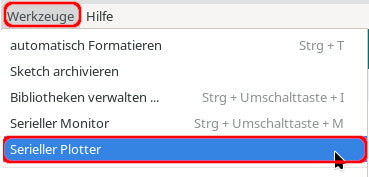

Menü Werkzeuge mit dem Eintrag Serieller Plotter — Werkzeuge → Serieller Plotter

1 / 2

Messdaten auf einem OLED anzeigen

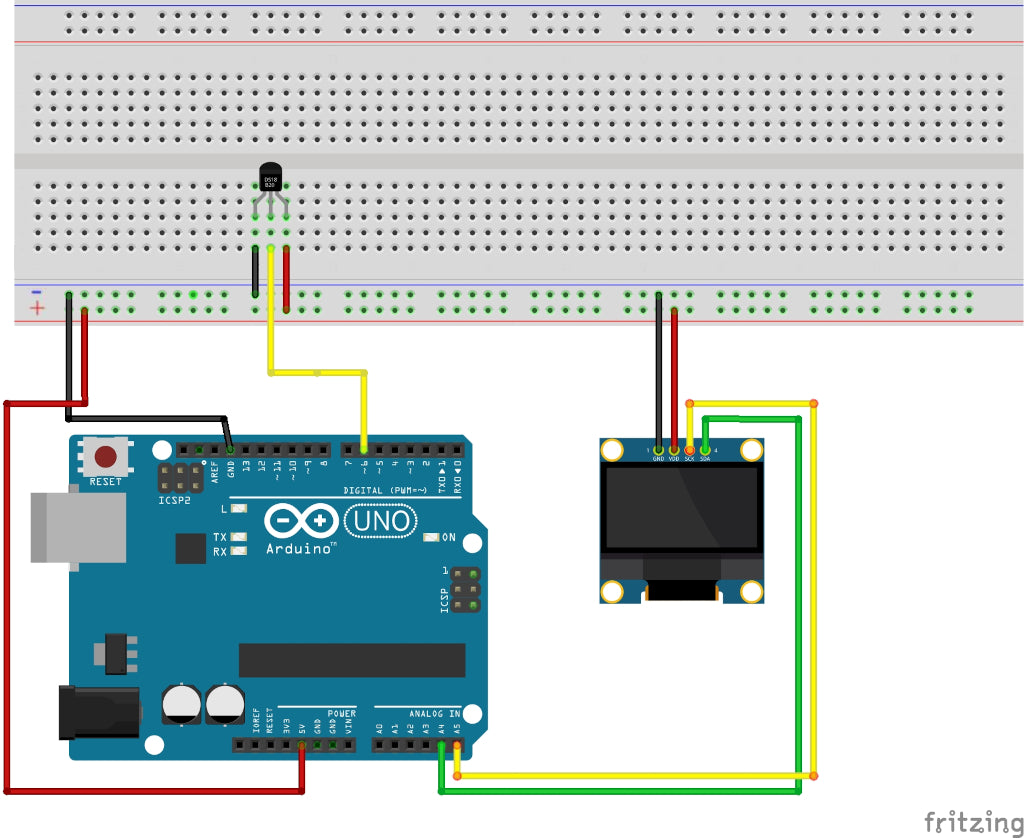

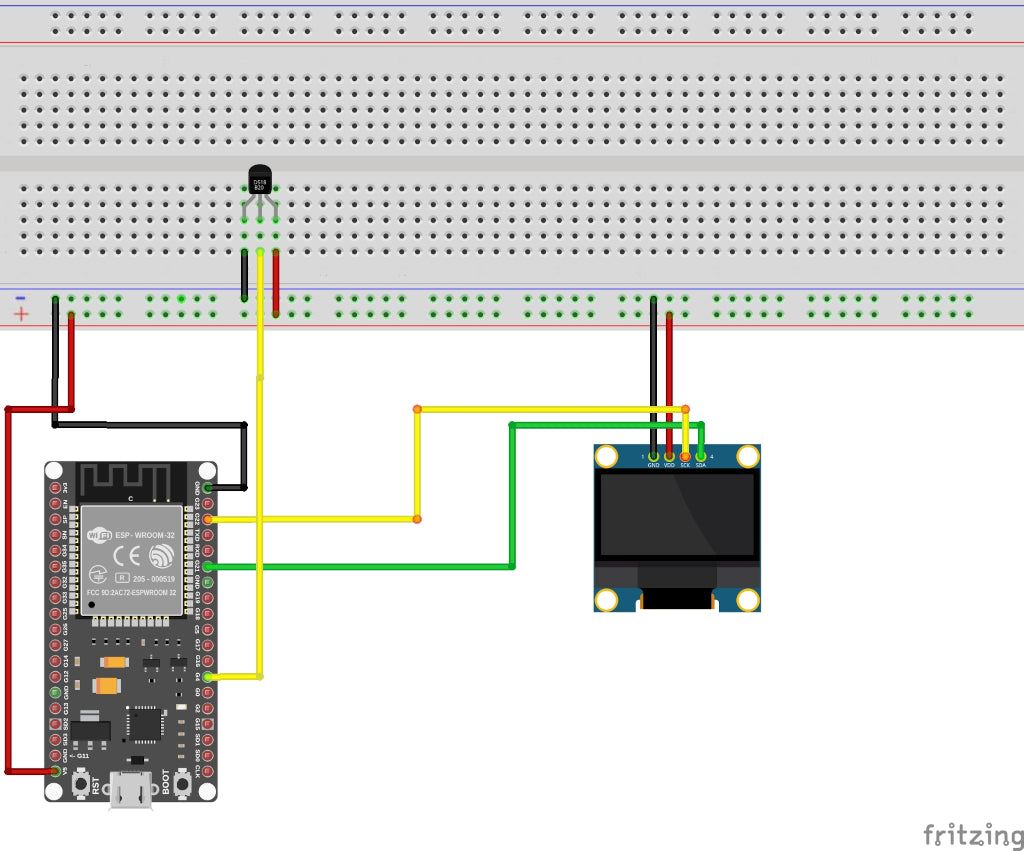

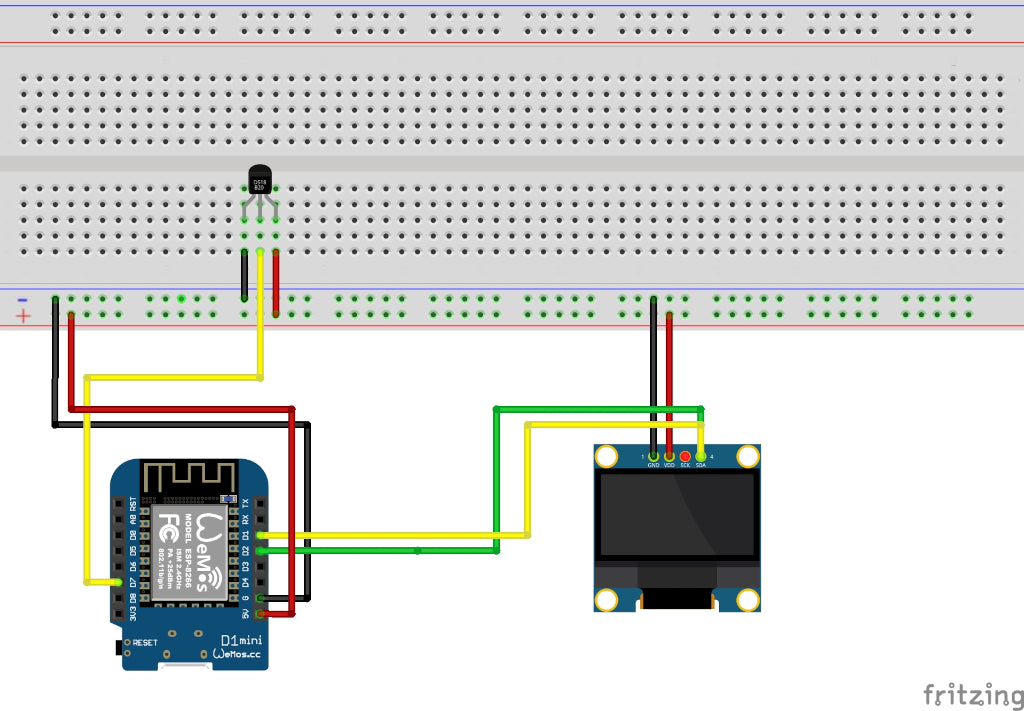

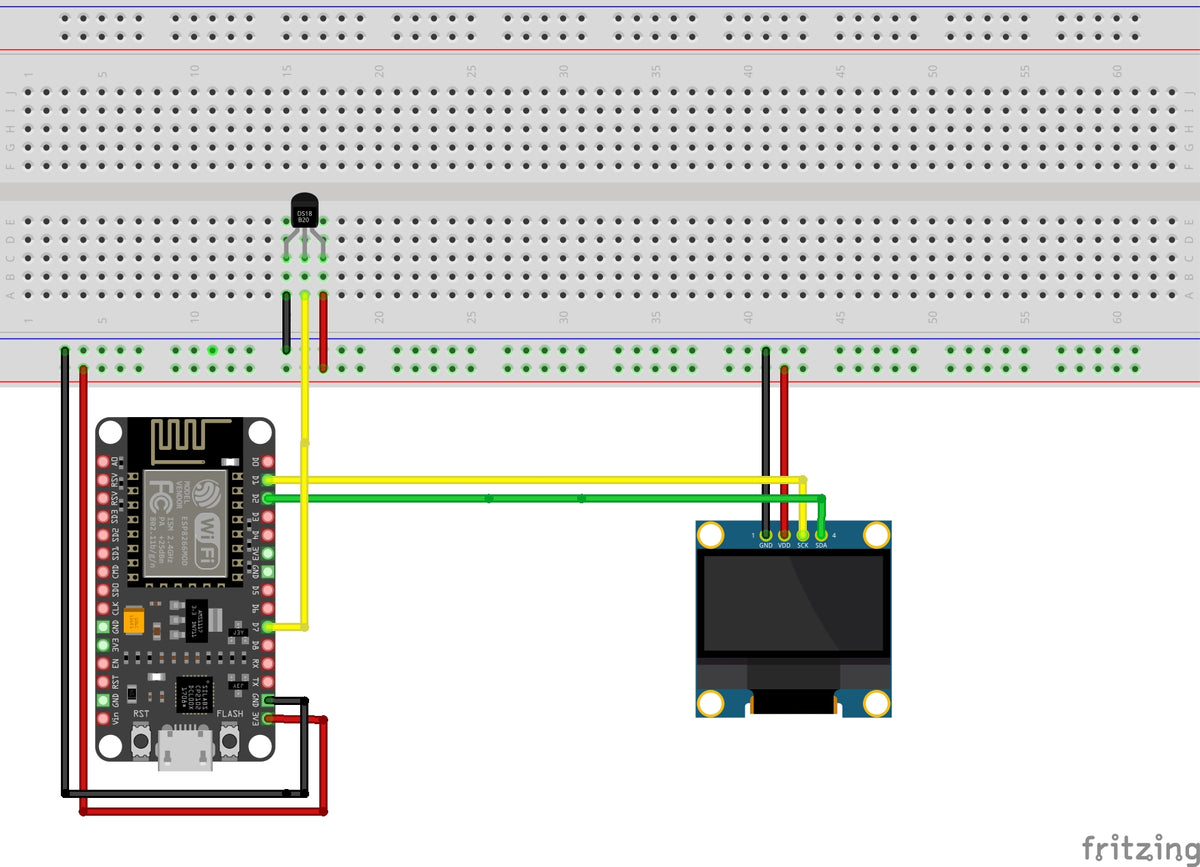

Statt die Werte an den Computer zu senden, kannst du sie direkt auf einem OLED-Display ausgeben. Dafür brauchst du zusätzlich die Bibliothek Adafruit SSD1306. Die Schaltpläne gibt es wieder für alle vier Boards.

Im Artikeltext stehen acht Überschriften „Der Programmcode“ – je vier für die Plotter- und für die OLED-Variante – aber unter keiner davon steht ein Sketch. Die Programme fehlen im Original vollständig.
