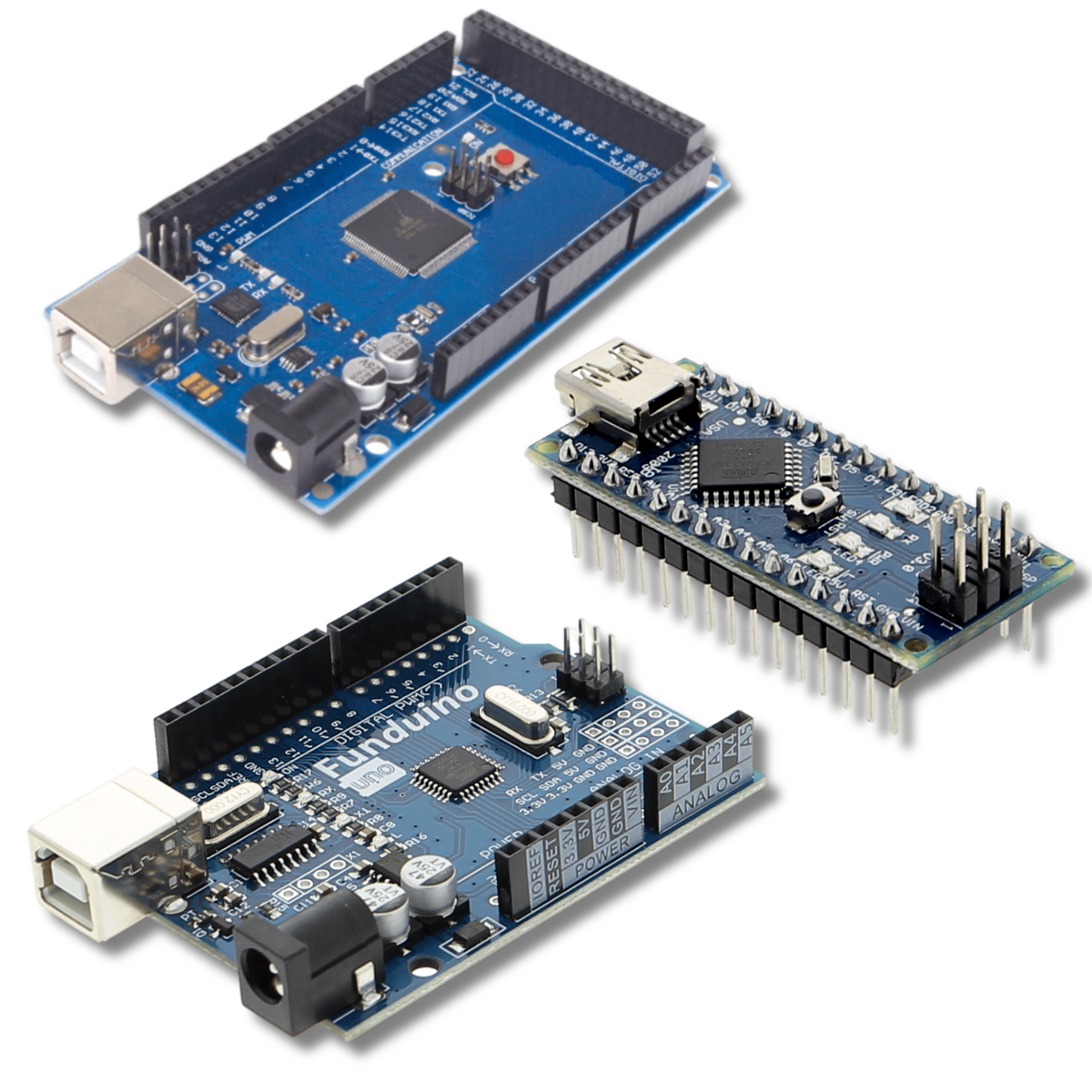

Funduino Mikrocontroller Bundle - MEGA2560, UNO und NANO R3 mit CH340

Produktübersicht

• Microcontroller-Boards mit USB-Anschluss und CH340-Chipsatz in drei Bauformen
• MEGA2560 mit 54 digitalen und 16 analogen Pins, 256 KB Speicher
• UNO mit 14 digitalen und 6 analogen Pins, 32 KB Speicher
• NANO mit 14 digitalen und 6 analogen Pins, 32 KB Speicher in kompakter Ausfuehrung
• Alle drei mit Arduino-IDE programmierbar und 5-V-Logik
• CH340-USB-Seriell-Wandler fuer direkte Verbindung zum Computer ohne zusaetzliche Treiberinstallation bei modernen Systemen

Produktbeschreibung

Diese Entwicklungsboards basieren auf Microcontrollern und lassen sich ueber USB mit dem Computer verbinden. Der integrierte CH340-Konverter wandelt die USB-Signale in die serielle Schnittstelle des Microcontrollers um und stellt die Kommunikation zwischen Computer und Board her.

Das MEGA2560 bietet die groesste Anzahl an Ein- und Ausgaengen und den meisten Speicher, was es fuer Projekte mit vielen Sensoren oder Aktuatoren geeignet macht. UNO und NANO haben identische Pinanzahl, unterscheiden sich aber in der physischen Bauform, wobei das NANO platzsparend auf kleinsten Raum passt. Alle drei laufen mit 5-V-Logik, vertragen aber auch analoge Eingaenge bis 5 V sicher ab.

Projekte mit Datenlogging auf dem Board selbst, Steuerung von Motoren und LEDs, Verarbeitung von Sensorwerten in Echtzeit oder die Kommunikation mit anderen Modulen ueber Standard-Schnittstellenprotokolle wie I2C oder SPI sind damit ohne groessere Erweiterungen realisierbar. Eine typische Konstellation waere der Aufbau einer Wetterstation, bei der verschiedene Sensoren ihre Daten an das Board liefern und dieses sie verarbeitet sowie an den Computer uebermittelt.

Voraussetzung ist die Arduino-IDE oder eine kompatible Entwicklungsumgebung zur Programmierung. Die Stromversorgung erfolgt waehrenddessen ueber den USB-Anschluss; fuer den autonomen Betrieb ausserhalb des Computers wird ein separates Netzteil mit Hohlstecker benoetigt. Die Pinbelegung folgt dem Arduino-Standard und ermoeglicht die Nutzung der breiten Landschaft an Erweiterungsmodulen und Bibliotheken.

Sicherheitshinweis

Diese Boards sind ausschliesslich fuer den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt und nicht fuer den Einbau in den Hausstromkreis geeignet. Bei Projekten, die mit der Netzspannung oder elektrischen Installationen arbeiten, sind Elektrofachkrafte zu konsultieren. Beachten Sie die richtige Pinbelegung und vermeiden Sie Kurzschluesse zwischen benachbarten Kontakten.

Lieferumfang

• 1x Mikrocontroller Board - kompatibel mit Arduino MEGA2560 R3 inkl. CH340 Chipsatz (inkl. USB-Kabel)
• 1x Mikrocontroller Board - kompatibel mit Arduino UNO R3 inkl. CH340 Chipsatz (inkl. USB-Kabel)
• 1x Mikrocontroller Board - kompatibel mit Arduino NANO R3 inkl. CH340 Chipsatz, fertig gelötet (inkl. USB-Kabel)
