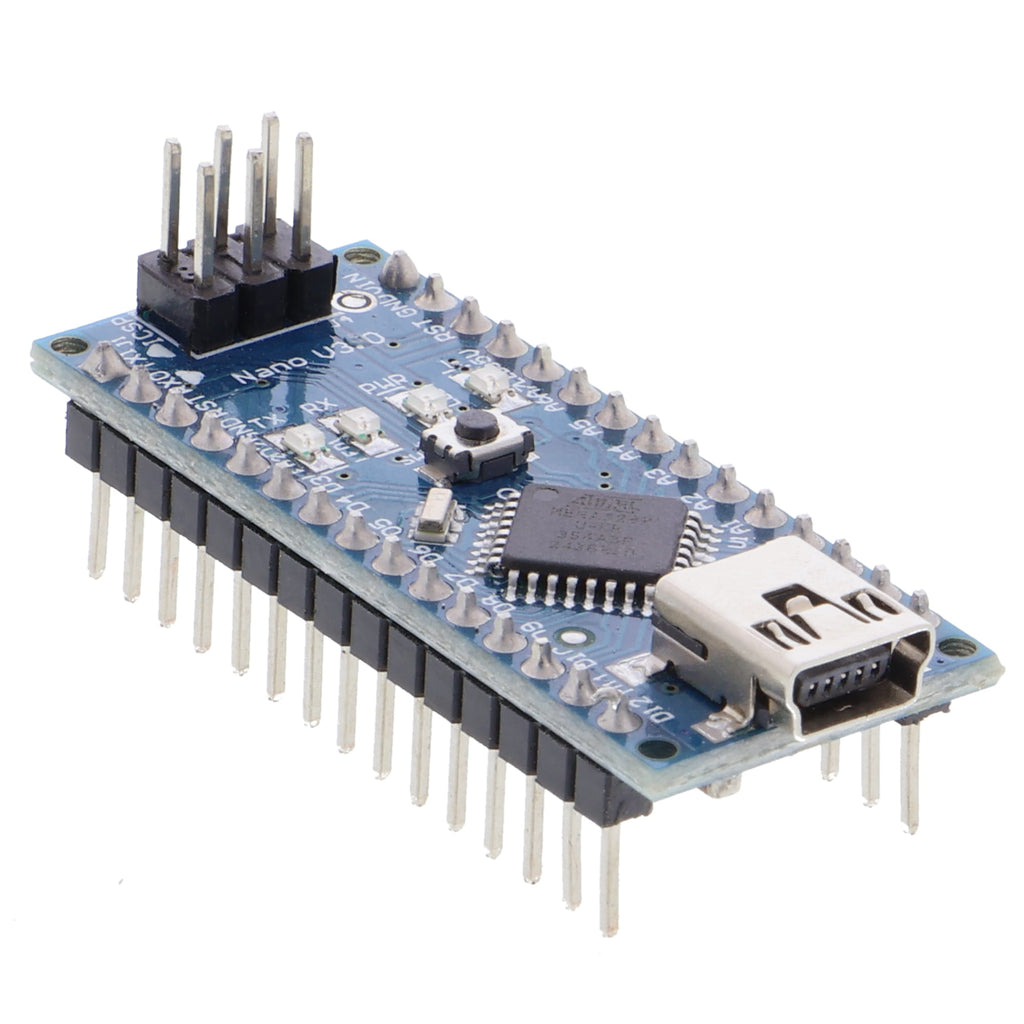

Funduino Nano R3 Mikrocontroller - ATmega328, FTDI FT232RL, Mini-USB

Produktübersicht

• Kompaktes Mikrocontroller-Board mit ATmega328 und 16 MHz Taktfrequenz
• Original FTDI FT232RL Chip für USB-Seriell-Umwandlung ohne Treiberinstallation
• 14 digitale Pins (6 mit PWM-Funktion) und 8 analoge Eingänge
• 32 KB Flash-Speicher, 2 KB SRAM, 1 KB EEPROM
• Versorgung über Mini-USB oder externe 7–12 V
• Arduino-IDE-kompatible Programmierung
• I2C und SPI für Modulanbindung

Produktbeschreibung

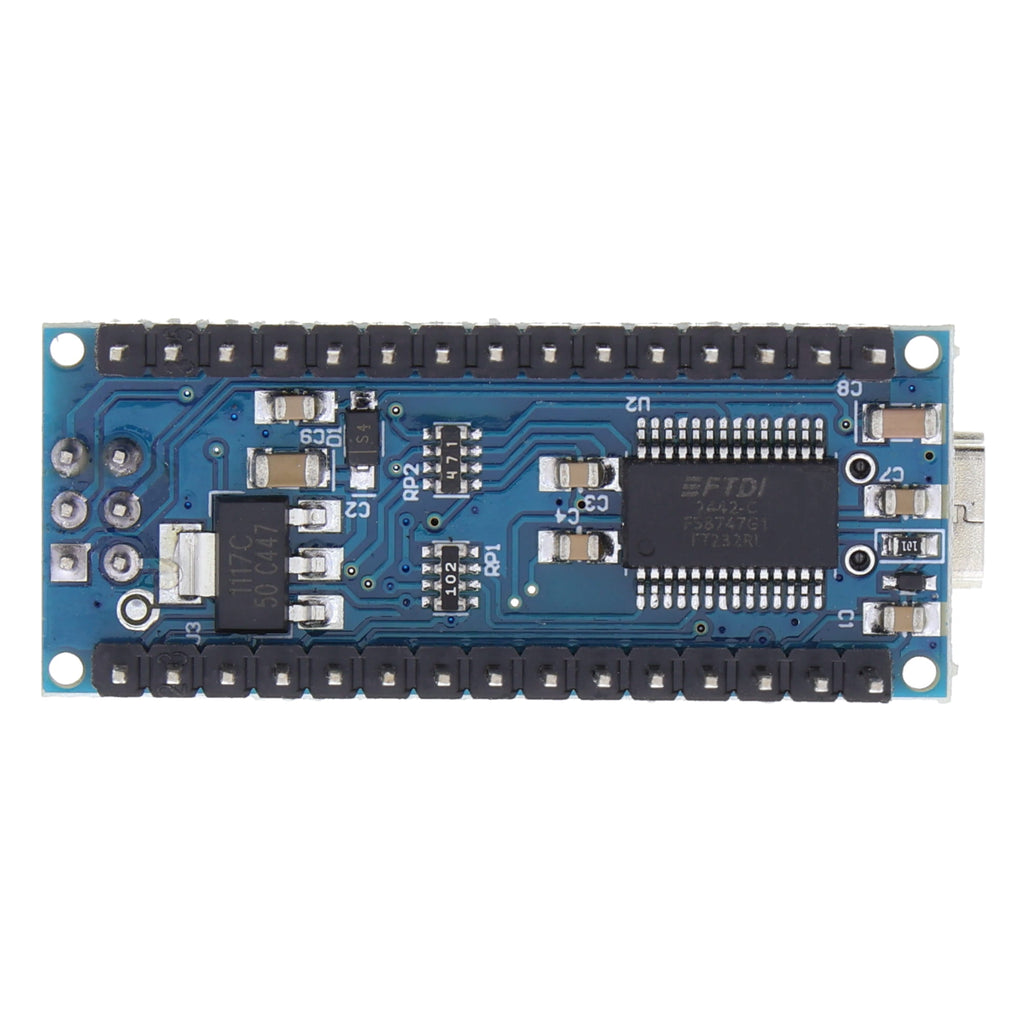

Dieses Mikrocontroller-Board richtet sich an Projekte, in denen Sensoren ausgelesen oder Aktoren wie Motoren, LEDs und Relais angesteuert werden müssen. Der ATmega328 ist das Herzstück und wird über die gängige Arduino-Entwicklungsumgebung programmiert. Die Mini-USB-Buchse verbindet das Board mit dem Computer. Der verbaute Original-FTDI FT232RL Chip wandelt USB-Daten in die serielle Schnittstelle des Mikrocontrollers um und benötigt auf den meisten Betriebssystemen keine zusätzliche Treiberinstallation, da die erforderlichen Treiber bereits in der Arduino-Software vorhanden sind.

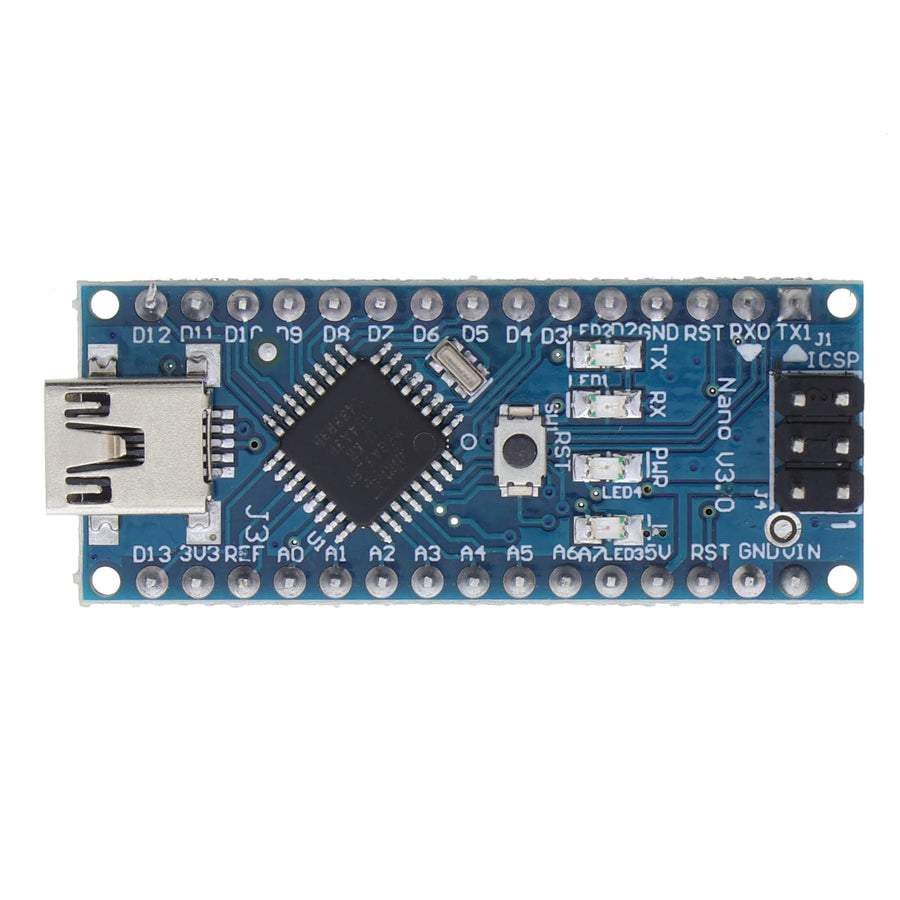

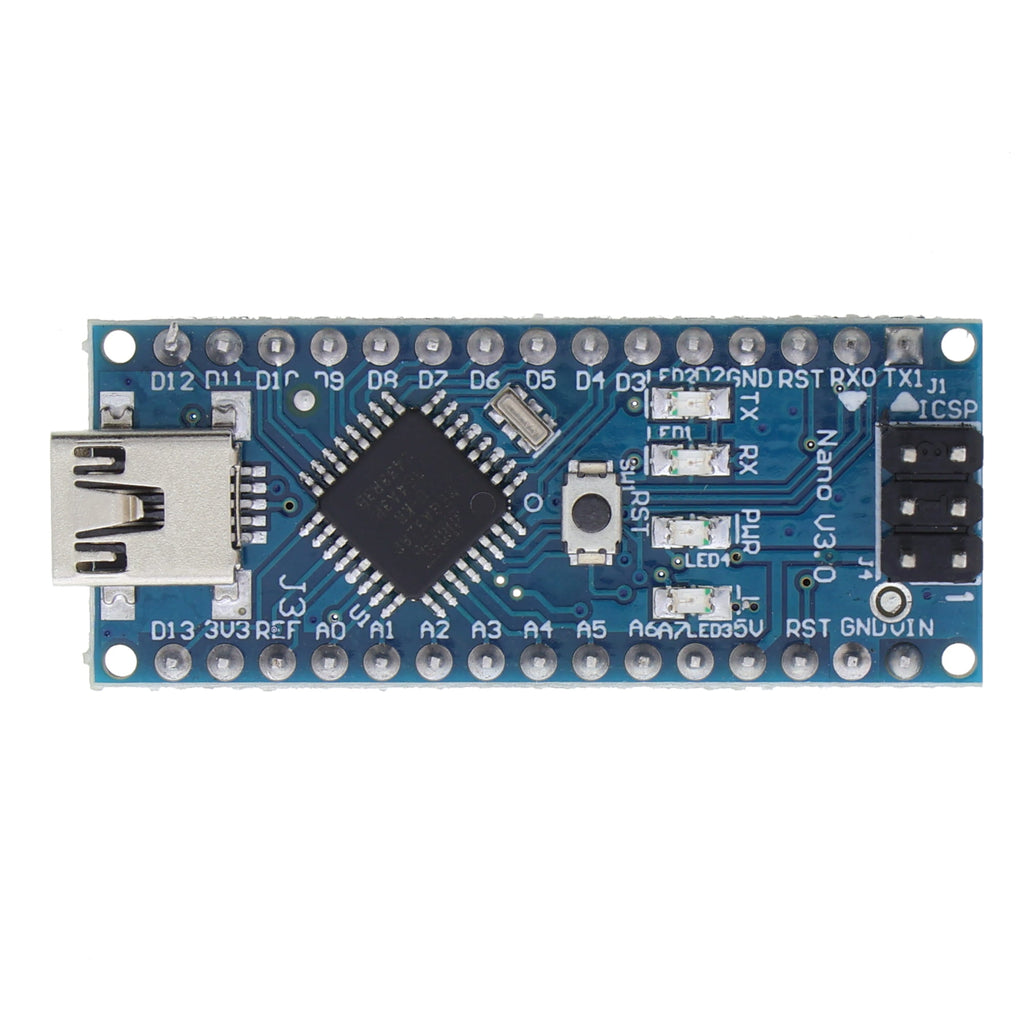

Zur Ansteuerung externer Bauteile stehen 14 digitale Pins zur Verfügung, darunter 6 mit PWM-Funktion zum stufenlosen Regeln von Leuchtintensitäten oder Motorgeschwindigkeiten. Die 8 analogen Eingänge lesen Spannungswerte von Sensoren ein. Durch die Unterstützung von I2C und SPI lassen sich auch komplexere Module wie Displays oder Speicherbausteine anbinden. TX und RX LEDs auf der Platine zeigen Datenübertragung an, eine L-LED ist mit einem digitalen Pin verbunden und kann direkt im Programm gesteuert werden.

Die Stromversorgung erfolgt über die USB-Buchse oder extern über 7 bis 12 Volt am VIN-Pin. Ein Spannungsregler erzeugt daraus die erforderliche 5-V-Versorgung für die Elektronik. Der 32 KB große Flash-Speicher nimmt Programme auf (2 KB sind für den Bootloader reserviert), das SRAM speichert Variablen während der Laufzeit, das EEPROM lagert kleine Datenmengen dauerhaft. Für die Verwendung ist die Arduino IDE erforderlich.

Sicherheitshinweis

Das Board ist nicht für die Elektroinstallation bestimmt und dient ausschließlich zum Aufbau von Prototypen sowie Test- und Entwicklungszwecken. Arbeiten an oder nahe der Elektroinstallation sind Elektrofachkräften vorbehalten. Bei Verwendung einer Versorgungsspannung außerhalb des zulässigen Bereichs von 7–12 V kann die Elektronik beschädigt werden.

Lieferumfang

• 1x Funduino NANO R3
• 1x USB-Kabel
