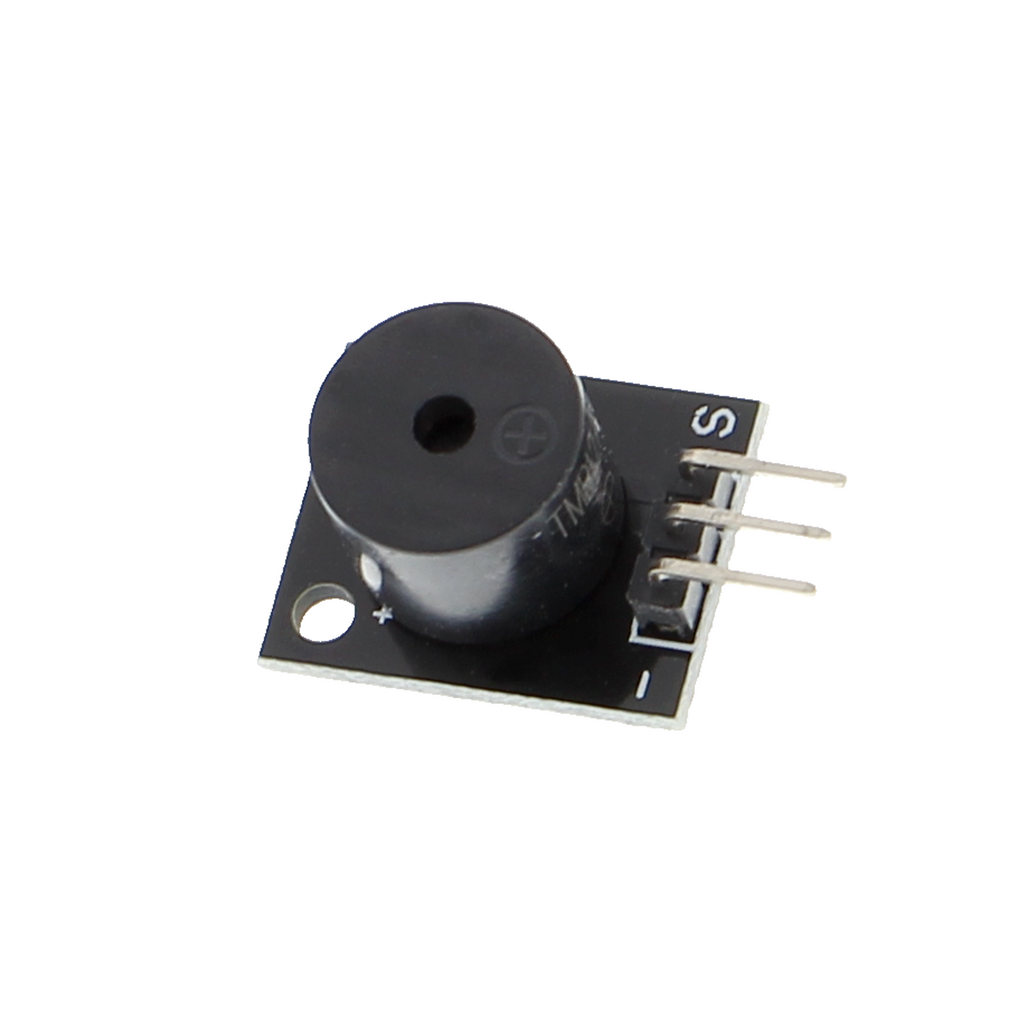

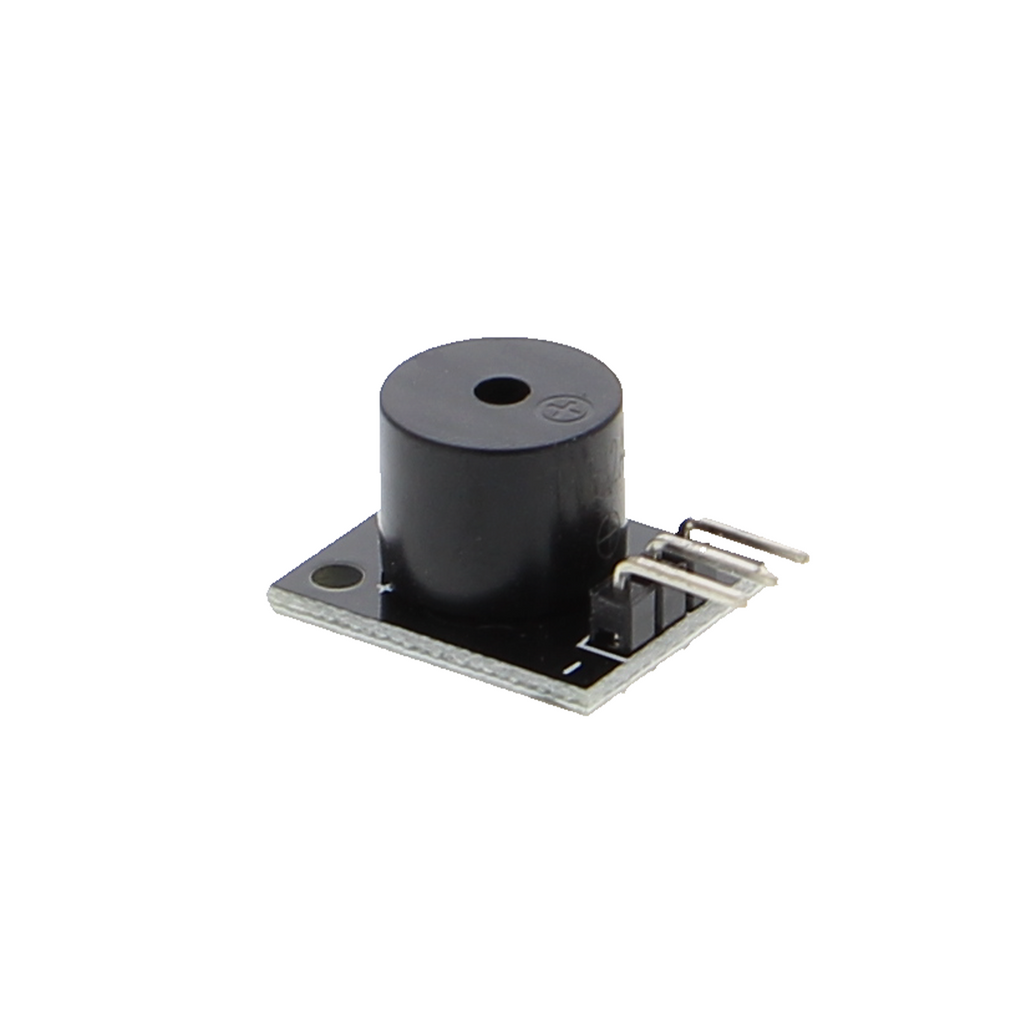

KY-012 actieve buzzer (piëzo) / sounder / speaker op printplaat

Productoverzicht

• Actieve piëzo-buzzer met geïntegreerde oscillator op printplaat
• Bedrijfsspanning 3,3 tot 5 V
• Geluidsfrequentie ca. 2,5 kHz, geluidsdrukniveau 85 dB
• Aansluiting via twee pinnen, signaal en massa
• Stroomverbruik max. 30 mA
• Aansturing als digitale aan-uit-schakelaar, zonder dat PWM-code nodig is

Productbeschrijving

De actieve piëzo-buzzer produceert zelfstandig een toon zodra er spanning wordt aangelegd, omdat een ingebouwde oscillator het benodigde wisselsignaal levert. Dit is een fundamenteel verschil met passieve buzzers, die een extern audiosignaal nodig hebben. Met een bedrijfsspanning tussen 3,3 en 5 V kan de module rechtstreeks op de meeste microcontrollerboards worden aangesloten.

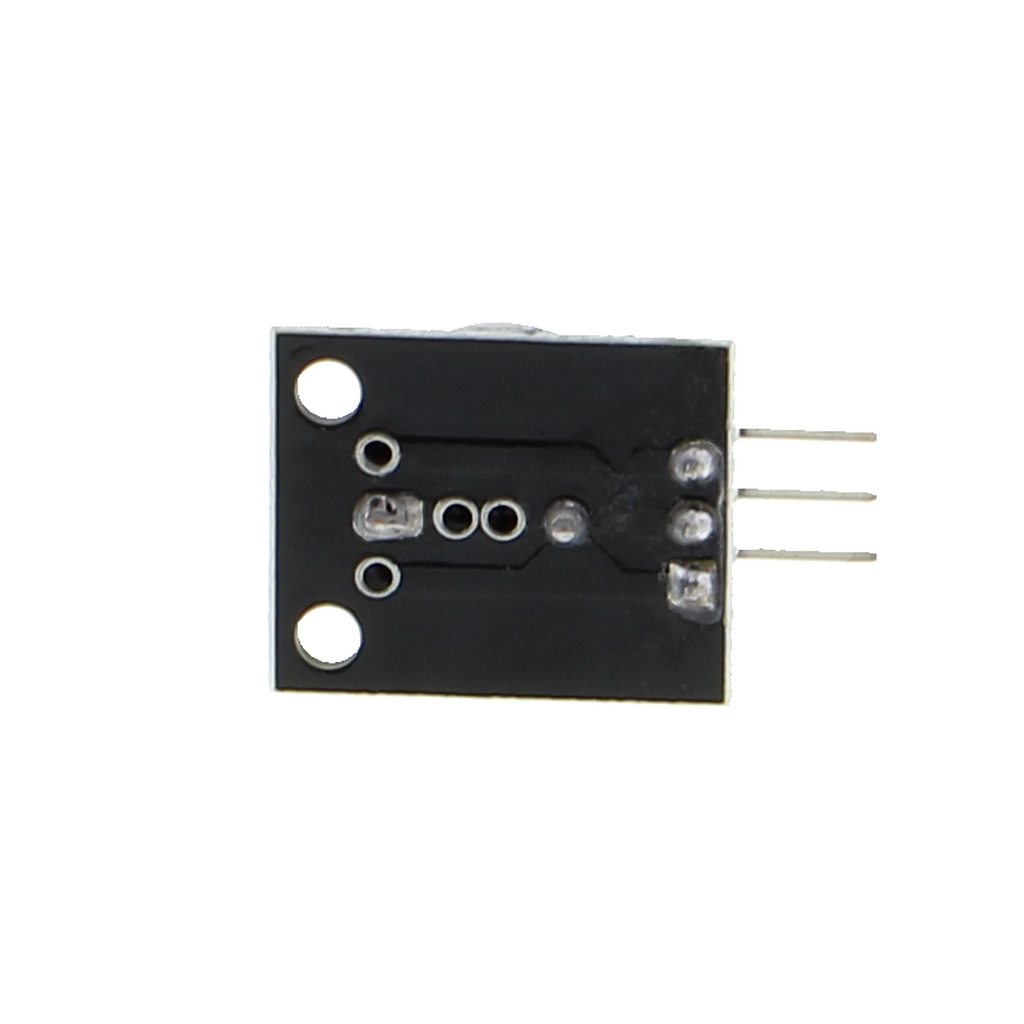

De printplaat beschikt over drie aansluitpinnen op een rij, waarvan er slechts twee actief zijn: de signaalpin S en de massapin GND. Om de buzzer te activeren, volstaat het om de S-pin op hoog niveau te zetten; het apparaat produceert dan een toon van ongeveer 2,5 kHz. Omdat pulsbreedtemodulatie niet nodig is, vervalt complexe toonopwekking in de code.

De module is geschikt voor alle toepassingen waarbij een eenvoudig akoestisch signaal volstaat, zoals alarmen in veiligheidssystemen, waarschuwingsfuncties bij overschrijding van grenswaarden of bevestigingstonen in bedieningsapparaten. Het stroomverbruik van maximaal 30 mA blijft ook bij langdurige activering onkritisch. De vaste toon kan weliswaar niet in frequentie worden gewijzigd, maar juist aan deze eenvoud dankt de module zijn brede verspreiding.

De aansturing gebeurt, net als bij een digitale uitgang voor een LED, rechtstreeks via een GPIO-pin van een microcontroller of een singleboardcomputer. Een niveauomzetter is niet nodig wanneer de controller met 3,3 V of 5 V werkt.

Veiligheidsaanwijzing

De module is niet bedoeld voor inbouw in het elektriciteitsnet van een woning en dient uitsluitend voor het bouwen van prototypes en voor test- en ontwikkelingsdoeleinden. Voor werkzaamheden aan of in de buurt van elektrische installaties is een elektricien vereist; vraag bij twijfel vóór ingebruikname om advies.

Leveringsomvang

• 1x KY-012 Actieve buzzer (piëzo) / sounder / speaker
