Prototyping-shield voor MEGA2560 R3-microcontroller

Productoverzicht

• Steekmodule voor Arduino MEGA2560 R3 voor prototyping op één printplaat
• Brengt alle aansluitingen van de microcontroller naar steekterminals en standaardpinnenheaders
• Geïntegreerde stroomverdelingsrails voor 5 V en massa met afzonderlijke aansluitingen
• Gereserveerde breadboardvelden voor extra componenten zonder pinnen los te koppelen
• Overzichtelijke markering van alle aansluitingen en voedingsspanningen
• Maakt snelle circuitwijzigingen zonder solderen tijdens de ontwikkeling mogelijk

Productbeschrijving

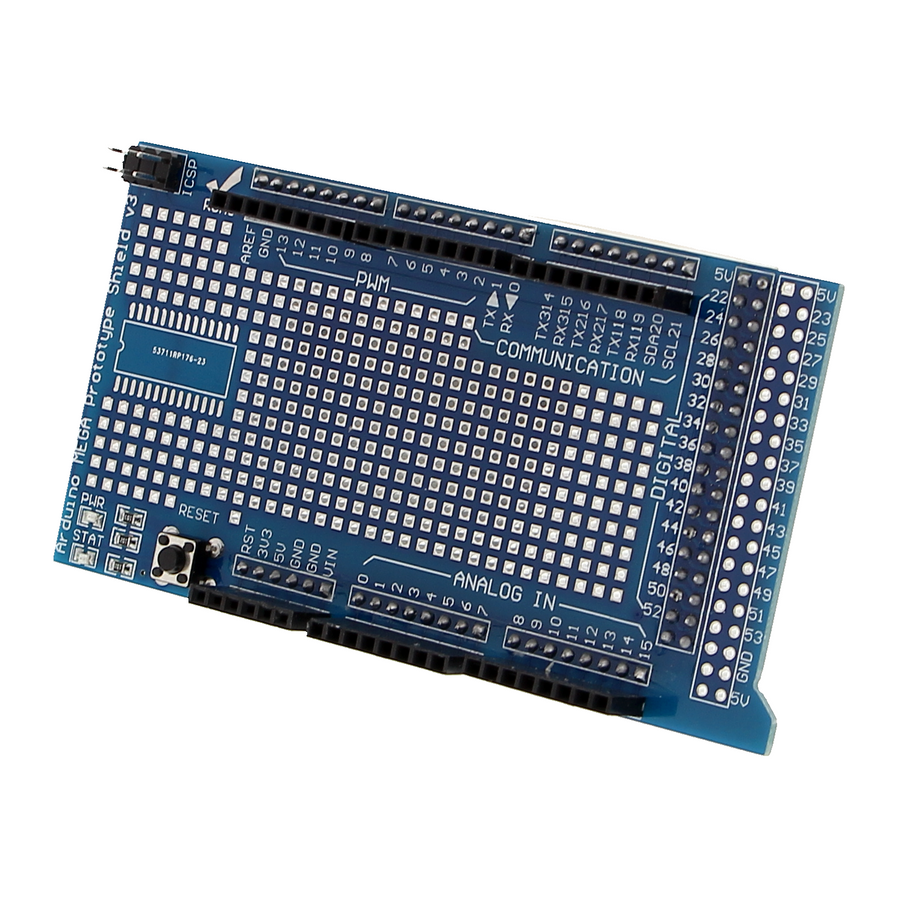

De prototyping shield stelt alle uitgangen en ingangen van de Arduino MEGA2560 R3 beschikbaar via steekterminals en pinnenheaders. Zo kan de printplaat direct op de microcontroller worden geplaatst en biedt deze een centrale verdeler voor het opbouwen van schakelingen zonder wirwar van bedrading.

De geïntegreerde stroomverdelingsrails voorzien aangesloten componenten van 5 V en massa. Elk spanningsniveau heeft afzonderlijke aansluitingen, zodat meerdere stroomcircuits parallel kunnen worden gebruikt. Breadboardvelden op de printplaat maken het mogelijk om weerstanden, diodes en andere standaardcomponenten te plaatsen zonder de beperkte microcontrollerpinnen te gebruiken.

De shield is bijzonder geschikt voor beginnersprojecten waarbij aansluitingen vaak worden gewijzigd, maar ook voor schoolse ontwikkeling en prototypes met complexe bedrading. Dankzij de gemarkeerde aansluitingen is ook in onoverzichtelijke opstellingen snel het juiste aansluitpunt te vinden.

Voor gebruik is een USB-verbinding met de MEGA2560 R3 of een externe voeding van de microcontroller vereist. De printplaat is geschikt voor de standaardvoedingsspanning van 5 V, waarop ook externe sensoren en actuatoren kunnen worden aangesloten.

Veiligheidsinstructie

De module is uitsluitend bedoeld voor het opbouwen van prototypes en voor test- en ontwikkelingsdoeleinden. De werking vindt plaats met logicaniveaus van 5 V; bij aansluiting van componenten met een hogere spanning is een levelshifter vereist. Werkzaamheden aan of in de buurt van elektrische installaties zijn voorbehouden aan elektrotechnisch bevoegde personen. Raadpleeg bij onduidelijkheden vóór ingebruikname een elektrotechnisch bevoegde persoon.

Leveringsomvang

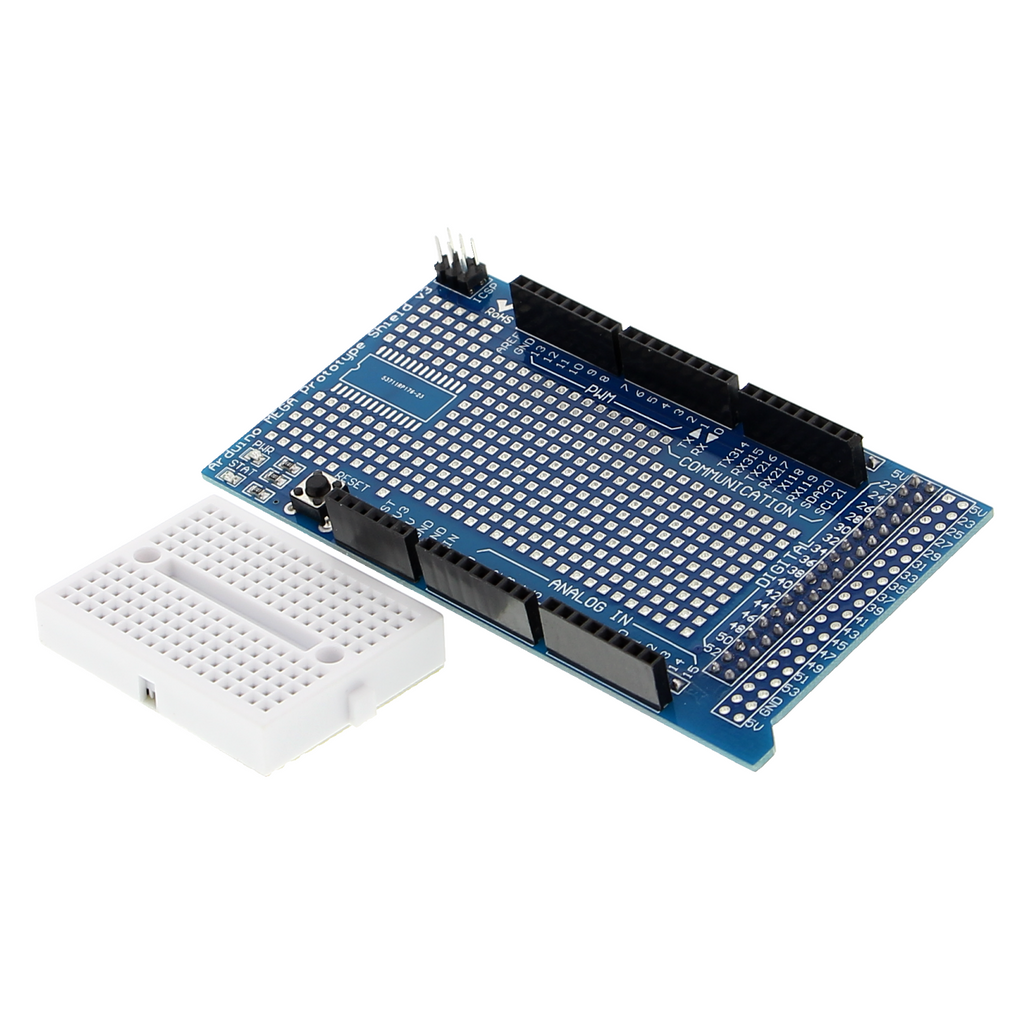

• 1x prototyping shield voor MEGA2560 R3-microcontroller
• 1x breadboard
