Beschrijving
Productoverzicht
- Mechanische drukschakelaar op printplaat voor prototypen en testopstellingen
- Gesloten contact in rusttoestand, opent bij bediening
- Digitaal ingangssignaal voor microcontrollers en singleboardcomputers
- Aansluiting via drie soldeerpads
- Bedrijfsspanning tot 24 V
Productbeschrijving

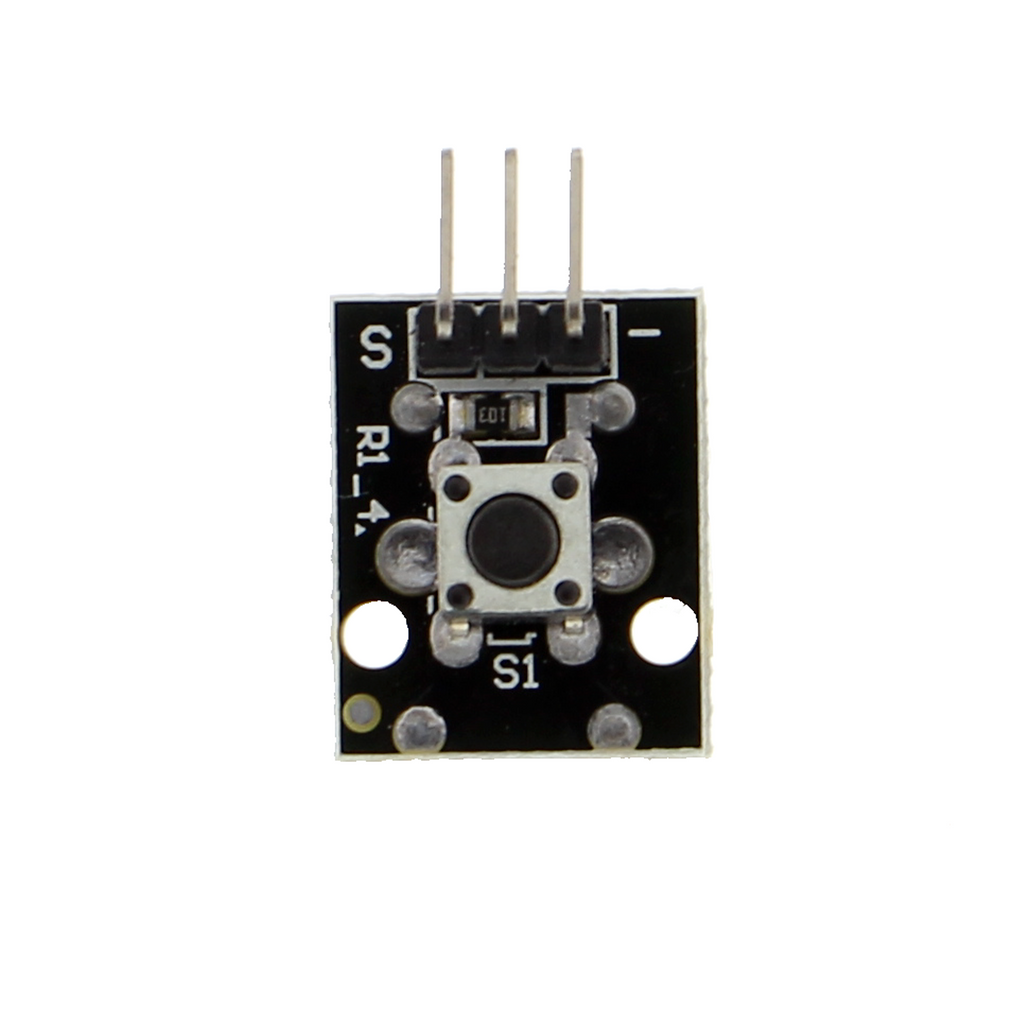

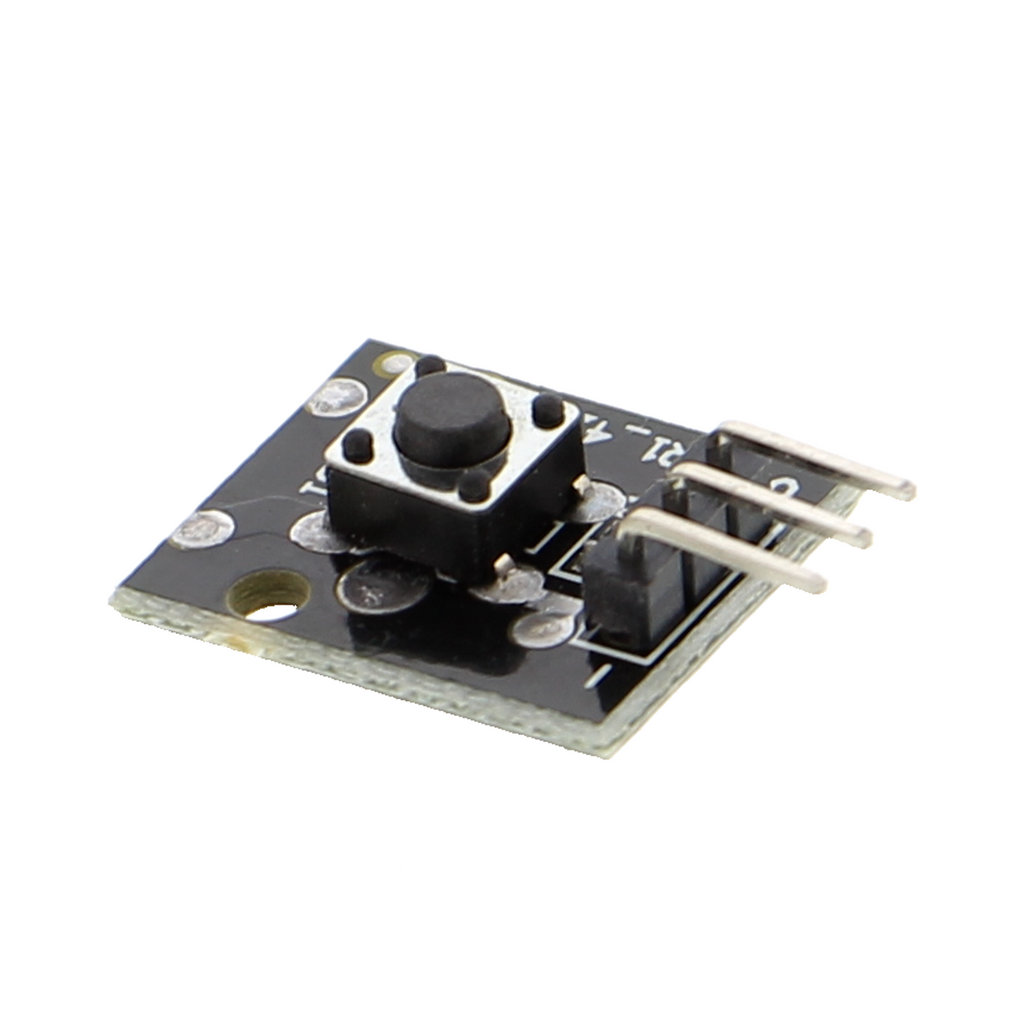

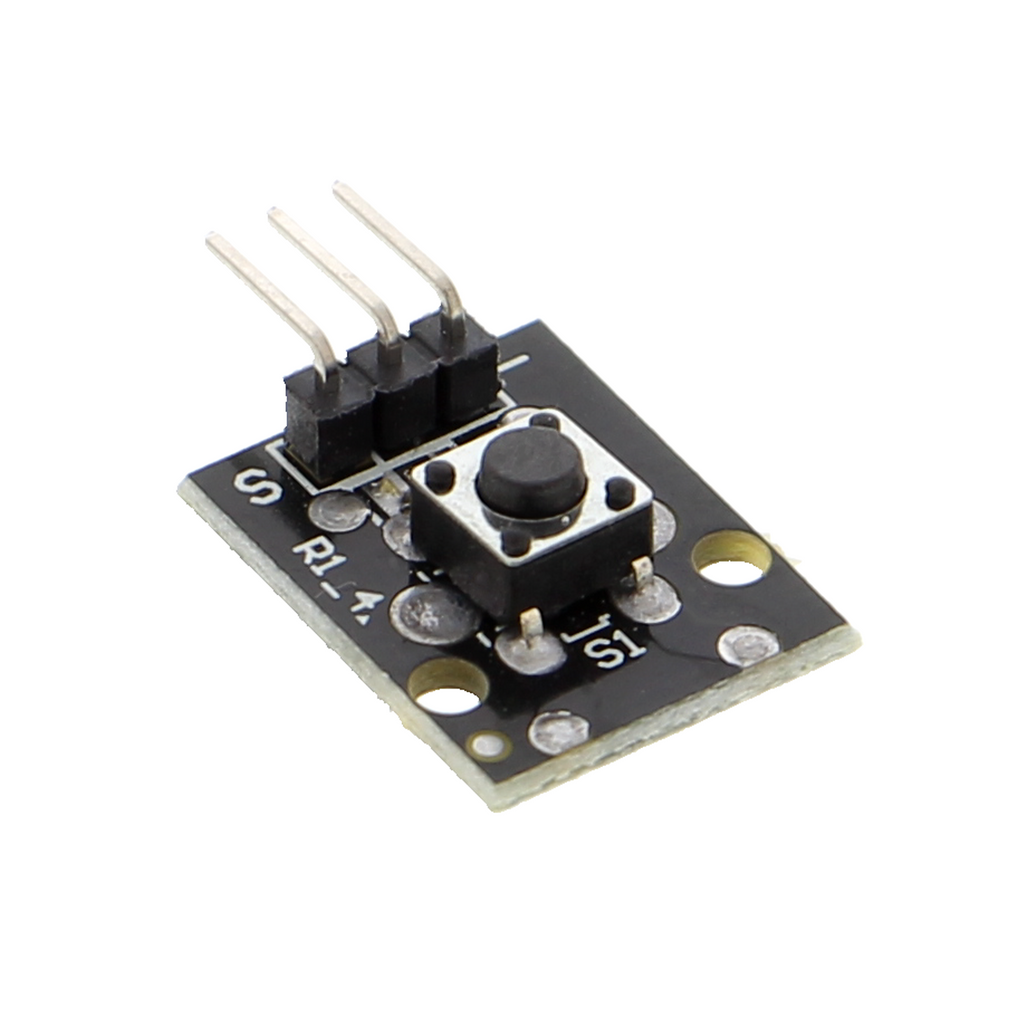

De KY 004 is een drukknop op een compacte printplaat die digitale ingangssignalen voor besturingstaken levert. De schakelaar werkt met een gesloten contact in onbediende toestand en onderbreekt de verbinding wanneer de knop wordt ingedrukt. Zo signaleert elke bediening direct een statuswijziging aan de aangesloten microcontroller.
De drie soldeerpads maken bedrading zonder connectoren mogelijk. Een bedrijfsspanning tot 24 V is mogelijk, wat flexibiliteit bij de voeding biedt. Het schakelen gebeurt direct en betrouwbaar, maar softwarematige ontdenderingslogica is gebruikelijk.
Typische toepassingen zijn robotica-projecten, waarin drukknoppen de rijrichting of functies aansturen, evenals alarm- en controlesystemen met bevestigingsknoppen. In prototypen met singleboardcomputers dienen dergelijke modules voor gebruikersinteractie zonder extra elektronica. De drukknop kan ook worden gebruikt voor het detecteren van eindposities bij mechanische processen.
De aansluiting gebeurt rechtstreeks op digitale in- of uitgangen van gangbare boards. Ontdenderingslogica in software of firmware is noodzakelijk om contactdender te filteren. Zonder externe componenten vormt de module een complete oplossing, maar het doelsysteem moet wel van voeding worden voorzien.
Veiligheidsaanwijzing
De drukknop is uitsluitend bedoeld voor het bouwen van prototypen en voor test- en ontwikkelingsdoeleinden en mag niet in huishoudelijke stroomcircuits worden geïntegreerd. Raadpleeg een elektrotechnicus bij werkzaamheden in de buurt van bestaande elektrische installaties. Overschrijd de bedrijfsspanning van 24 V niet en let bij het aansluiten op de voeding op de juiste polariteit.
Leveringsomvang
- 1* KY-004 drukknop op printplaat
