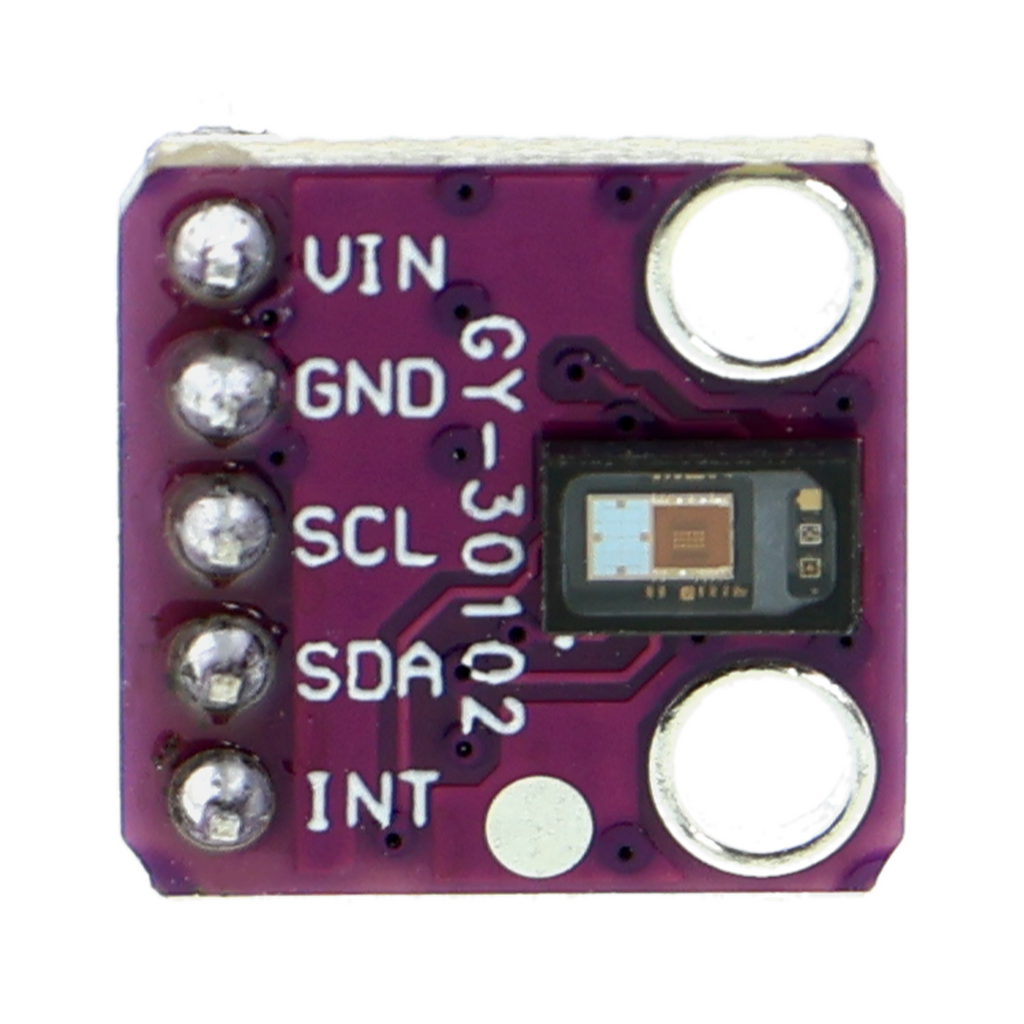

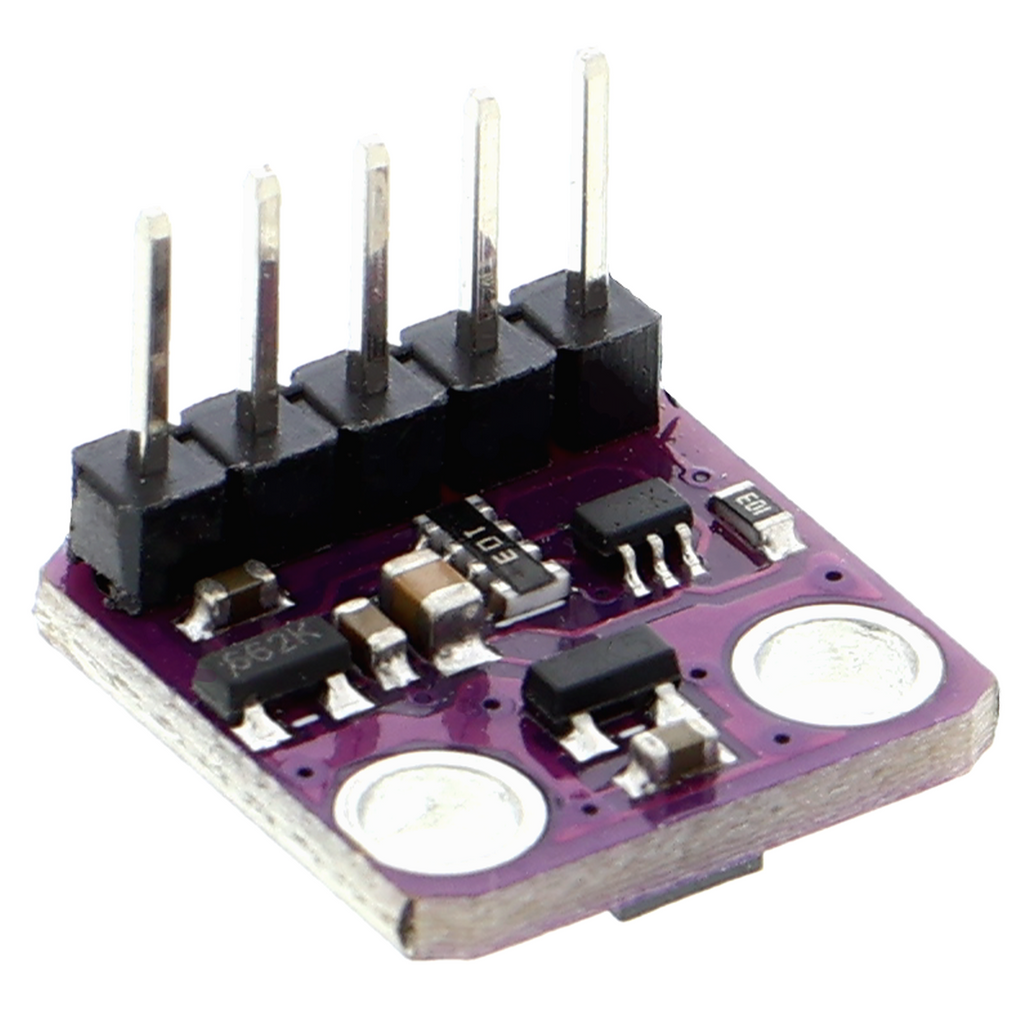

Modulo sensore di frequenza cardiaca e SpO2 (ossigeno nel sangue) MAX30102

Panoramica del prodotto

• Sensore combinato per la frequenza cardiaca e la saturazione di ossigeno nel sangue (SpO2) mediante luce rossa e infrarossa riflessa
• Interfaccia I2C con uscita interrupt per l’invio dei dati basato sugli eventi
• IC del sensore 1,7–2,0 V, alimentazione dei LED 3,1–5,0 V
• Memoria FIFO interna per valori di misurazione memorizzati nel buffer
• Spegnimento controllato via software senza corrente a riposo
• PCB 14 * 14 mm, per la misurazione è necessario appoggiare il dito sul sensore

Descrizione del prodotto

Il modulo rileva contemporaneamente la frequenza cardiaca e la saturazione di ossigeno del sangue. Due LED (uno rosso e uno infrarosso) e un sensore ottico sono montati su un PCB molto piccolo. Appoggiando un dito sul sensore, i raggi luminosi attraversano la pelle e vengono riflessi in misura diversa a seconda della circolazione sanguigna e del contenuto di ossigeno. Un convertitore analogico-digitale integrato digitalizza il segnale ricevuto dal sensore ottico.

L'elaborazione dei dati grezzi non avviene sul modulo, bensì su un microcontrollore collegato tramite I2C. Questa interfaccia consente di configurare la modalità operativa, la luminosità dei LED e la frequenza di campionamento, nonché di leggere i valori di misurazione dalla memoria FIFO interna. Un'uscita interrupt aggiuntiva segnala al microcontrollore la presenza di nuovi dati, senza che debba interrogare continuamente il bus. Il software calcola quindi il battito e il valore di ossigeno in base alle variazioni tra il segnale infrarosso e quello rosso.

L'alimentazione dell'IC del sensore richiede 1,7–2,0 V, mentre i LED richiedono 3,1–5,0 V; pertanto devono essere messe a disposizione entrambe le tensioni. Grazie allo spegnimento controllato via software senza corrente a riposo, il modulo è adatto anche per applicazioni a batteria. I progetti tipici includono semplici misuratori del battito, fitness tracker e configurazioni di misurazione per la determinazione ottica dell'ossigeno nel sangue.

Per ottenere valori di misurazione affidabili, il sensore richiede il contatto diretto con un dito. Per il funzionamento sono necessari un microcontrollore con supporto I2C e un software di analisi che calcoli i valori medici a partire dai dati ottici grezzi.

Avvertenza di sicurezza

I LED del modulo emettono luce rossa e infrarossa in un intervallo sicuro per l'applicazione; tuttavia, è opportuno evitare di fissare direttamente e a lungo le sorgenti luminose. Il modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo; non è previsto per l'uso medico né per l'integrazione nell'impianto elettrico domestico. Gli interventi sull'impianto elettrico devono essere eseguiti da un elettricista qualificato; in caso di domande sulla corretta integrazione, consultare un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

• 1* Modulo sensore MAX30102 per il battito cardiaco e SpO2 (ossigeno nel sangue)
