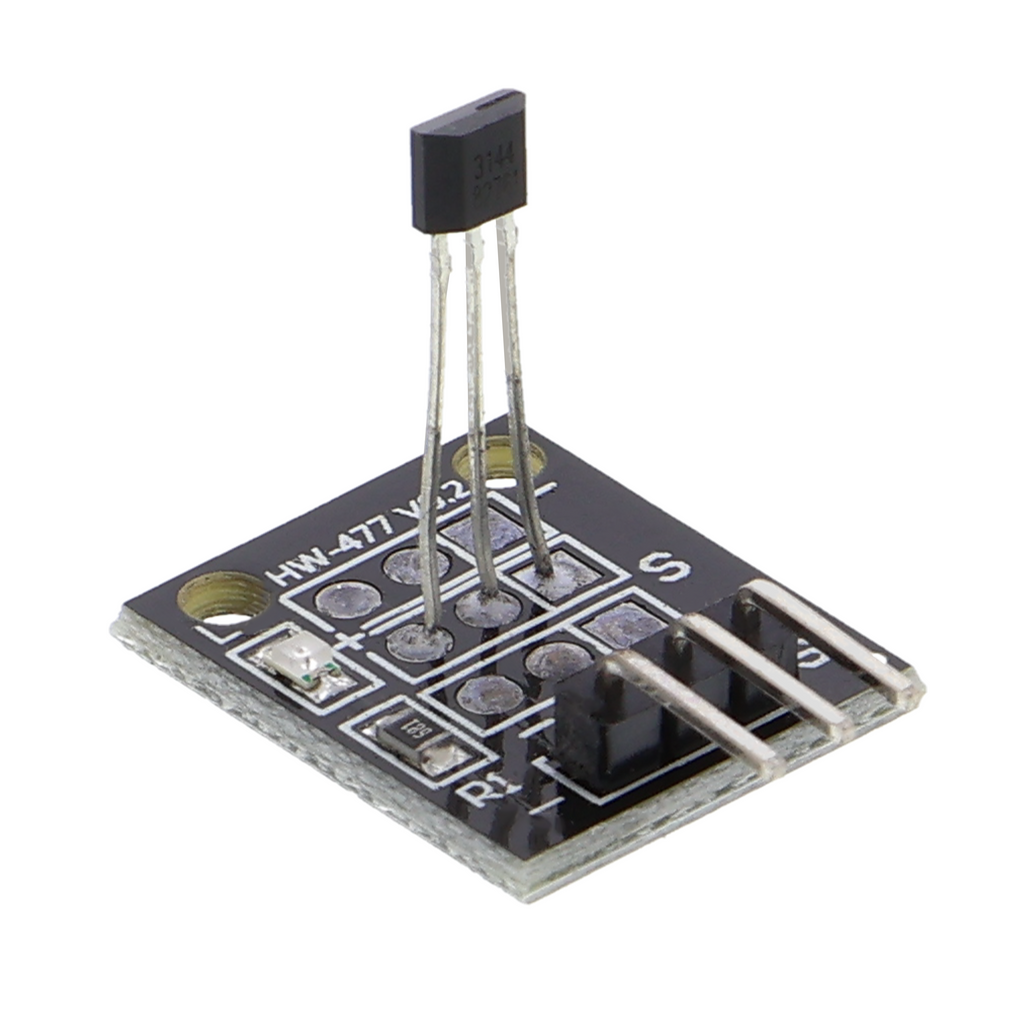

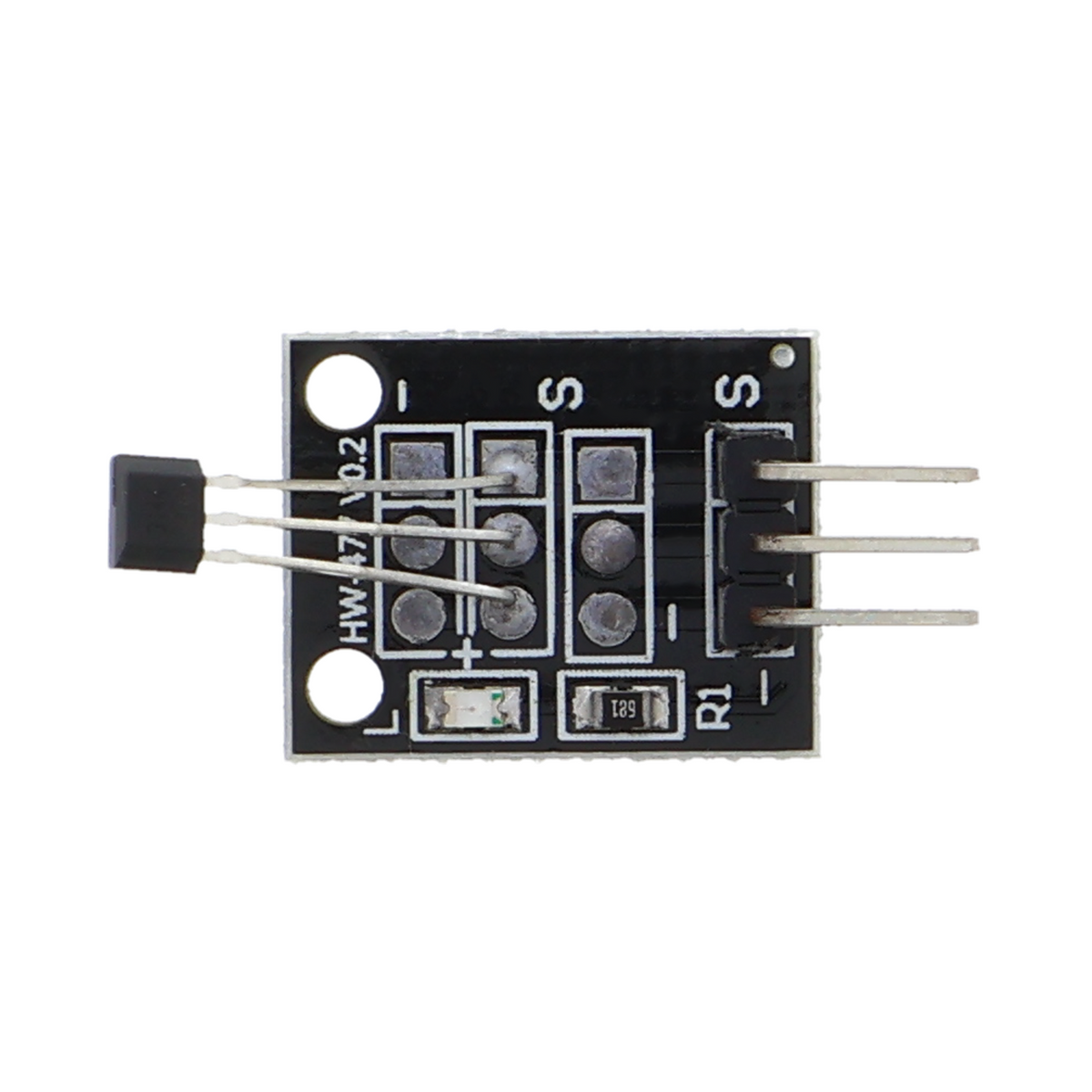

KY-003 Interruttore magnetico - sensore a effetto Hall

Panoramica del prodotto

• Interruttore magnetico basato sull'effetto Hall per il rilevamento dei campi magnetici
• Uscita digitale, HIGH quando è presente un campo magnetico, LOW altrimenti
• Tensione di esercizio da 3,3 a 5 V
• Collegamento tramite tre pin: alimentazione, massa, uscita del segnale
• Campo di rilevamento di circa 3-5 cm a seconda dell'intensità del campo
• Struttura compatta, possibilità di montaggio con viti o adesivo

Descrizione del prodotto

Il sensore a effetto Hall rileva i campi magnetici attraverso la deviazione dei portatori di carica in un materiale semiconduttore. Il modulo fornisce sull'uscita digitale un segnale HIGH o LOW definito non appena un magnete entra nel campo di rilevamento. In questo modo è possibile controllare qualsiasi ingresso digitale di schede a microcontrollore.

La tensione di esercizio compresa tra 3,3 e 5 V rende il modulo compatibile con le comuni schede di sviluppo senza convertitori di livello aggiuntivi. L'uscita commuta direttamente e in modo affidabile, senza necessità di calibrazione. Poiché il sensore funziona senza contatto, rileva i movimenti attraverso alloggiamenti, coperture in plastica o altri materiali non magnetici.

Le applicazioni tipiche includono il rilevamento dell'apertura di porte e finestre, il riconoscimento di ante di armadi o cassetti, il rilevamento di ingranaggi o camme in strutture meccaniche e il conteggio dei giri tramite marcatori magnetici. Il sensore si rivela utile anche nei progetti di sicurezza e nelle semplici logiche di commutazione che reagiscono alla presenza di un campo magnetico.

Il campo di rilevamento di circa 3-5 cm dipende dall'intensità del campo magnetico e dovrebbe essere verificato in pratica prima dell'installazione. Il modulo richiede solo una linea di ingresso digitale; non sono necessari altri componenti.

Avvertenza di sicurezza

Questo modulo non è destinato all'installazione nell'impianto elettrico domestico. Serve esclusivamente per la realizzazione di prototipi e per scopi di test e sviluppo. In caso di utilizzo in applicazioni rilevanti per la sicurezza, consultare preventivamente un elettricista qualificato per valutarne l'idoneità.

Contenuto della confezione

• 1x KY-003 interruttore magnetico - sensore a effetto Hall
