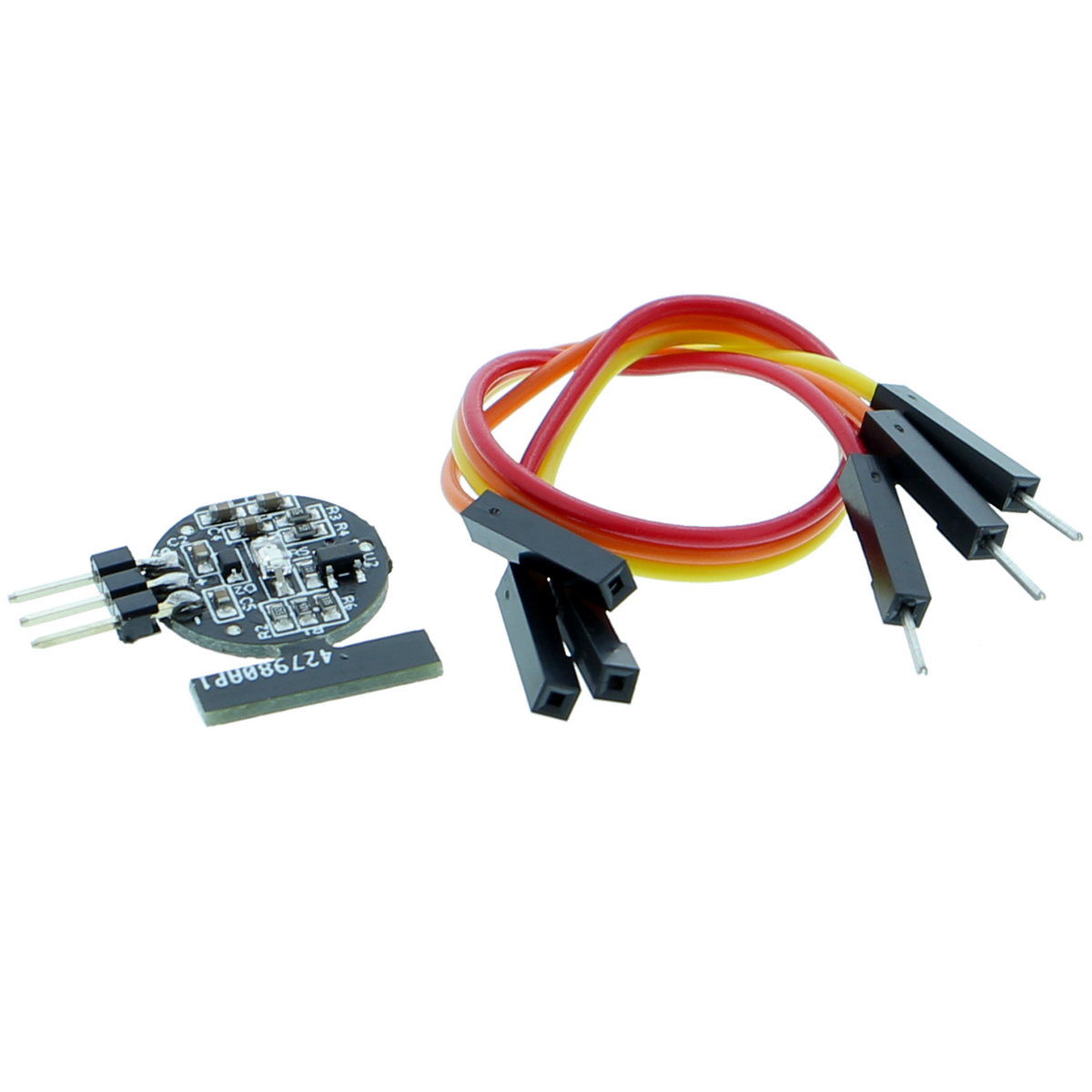

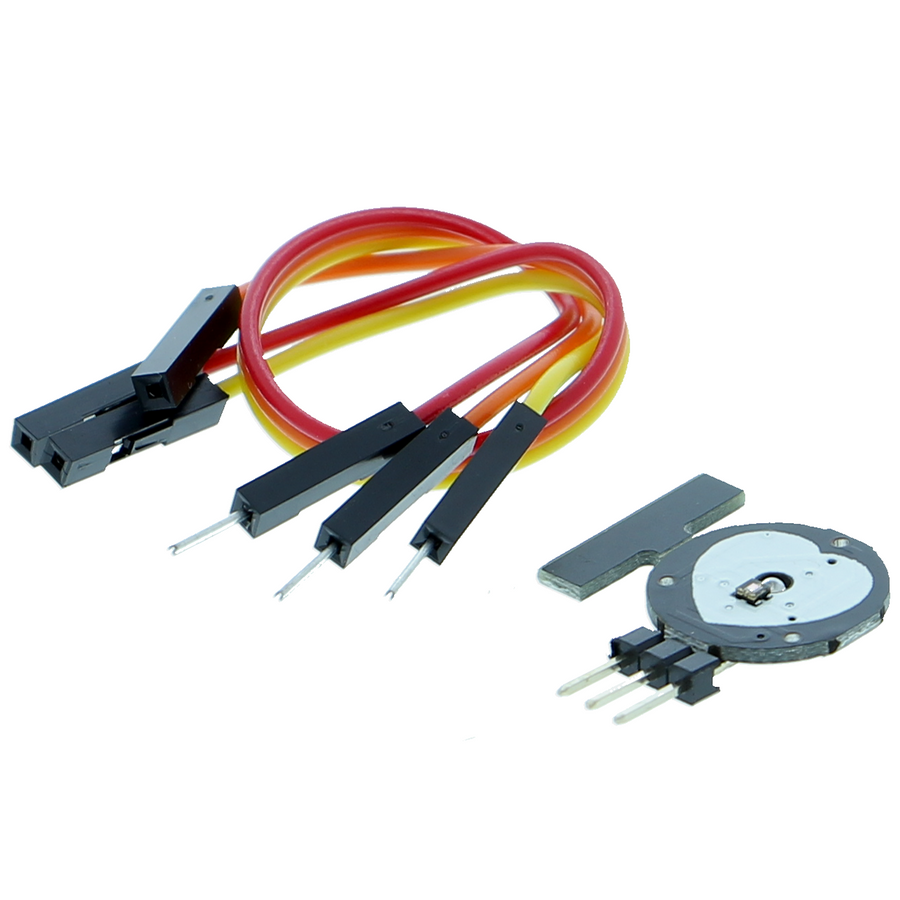

Sensore della frequenza cardiaca "Pulsesensor"

Panoramica del prodotto

• Sensore ottico per la misurazione della frequenza cardiaca tramite luce riflessa
• Intervallo di misurazione da 40 a 150 battiti al minuto
• Uscita analogica con segnale di tensione da 0 a 5 V
• È necessaria una semplice calibrazione mediante il posizionamento sulla pelle
• Basso consumo energetico di circa 4 mA con tensione di alimentazione di 5 V
• Struttura compatta con sensore e LED integrati

Descrizione del prodotto

Questo sensore ottico della frequenza cardiaca rileva la pulsazione del sangue tramite la luce riflessa e la converte in segnali elettrici. La rilevazione delle misure avviene continuamente non appena il sensore viene applicato su una superficie cutanea ben irrorata, idealmente sul dito, sull'orecchio o sul polso.

Il sistema funziona con un LED e un sensore di luce integrati. Il segnale del sensore viene emesso come segnale di tensione analogico tra 0 e 5 V, che può essere collegato direttamente a un convertitore analogico-digitale di un microcontrollore. La risoluzione dipende dall'ADC utilizzato; una risoluzione di 10 bit fornisce un numero sufficiente di livelli per un rilevamento affidabile del battito.

L'intervallo di misurazione da 40 a 150 battiti al minuto copre le condizioni di riposo, le attività quotidiane e l'attività moderata. Il sensore non è adatto a sforzi sportivi massimali con frequenze cardiache più elevate né ad applicazioni mediche ad alte prestazioni. Le applicazioni tipiche includono fitness tracker, misurazione della frequenza cardiaca in tempo reale per progetti didattici e prototipi, sistemi di monitoraggio della salute e applicazioni basate sul biofeedback.

Il sensore richiede un'alimentazione stabile a 5 V. Quando viene collegato a sistemi a 3,3 V, è necessario un convertitore di livello per il segnale di uscita digitale oppure occorre adattare l'uscita analogica con un partitore di tensione. Per ottenere misurazioni affidabili, il sensore deve essere premuto saldamente contro la pelle; i contatti allentati causano rumore del segnale o errori di misurazione.

Avvertenza di sicurezza

Questo modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è adatto all'integrazione in dispositivi medici. Il sensore non deve essere sterilizzato, decontaminato né utilizzato per l'impianto a lungo termine. Durante la manipolazione di componenti elettronici, adottare misure di protezione antistatica per evitare danni causati da scariche elettrostatiche.

Contenuto della confezione

• 1x sensore della frequenza cardiaca "Pulsesensor"
