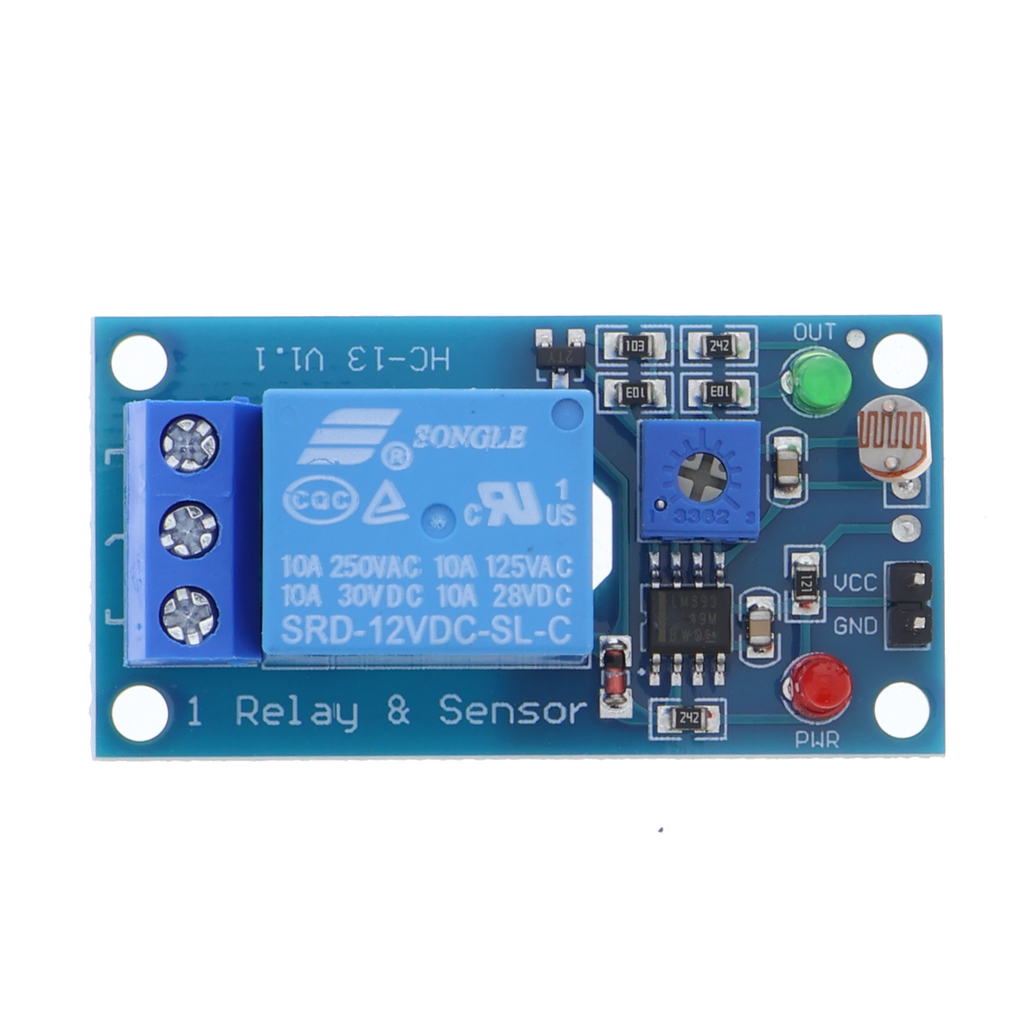

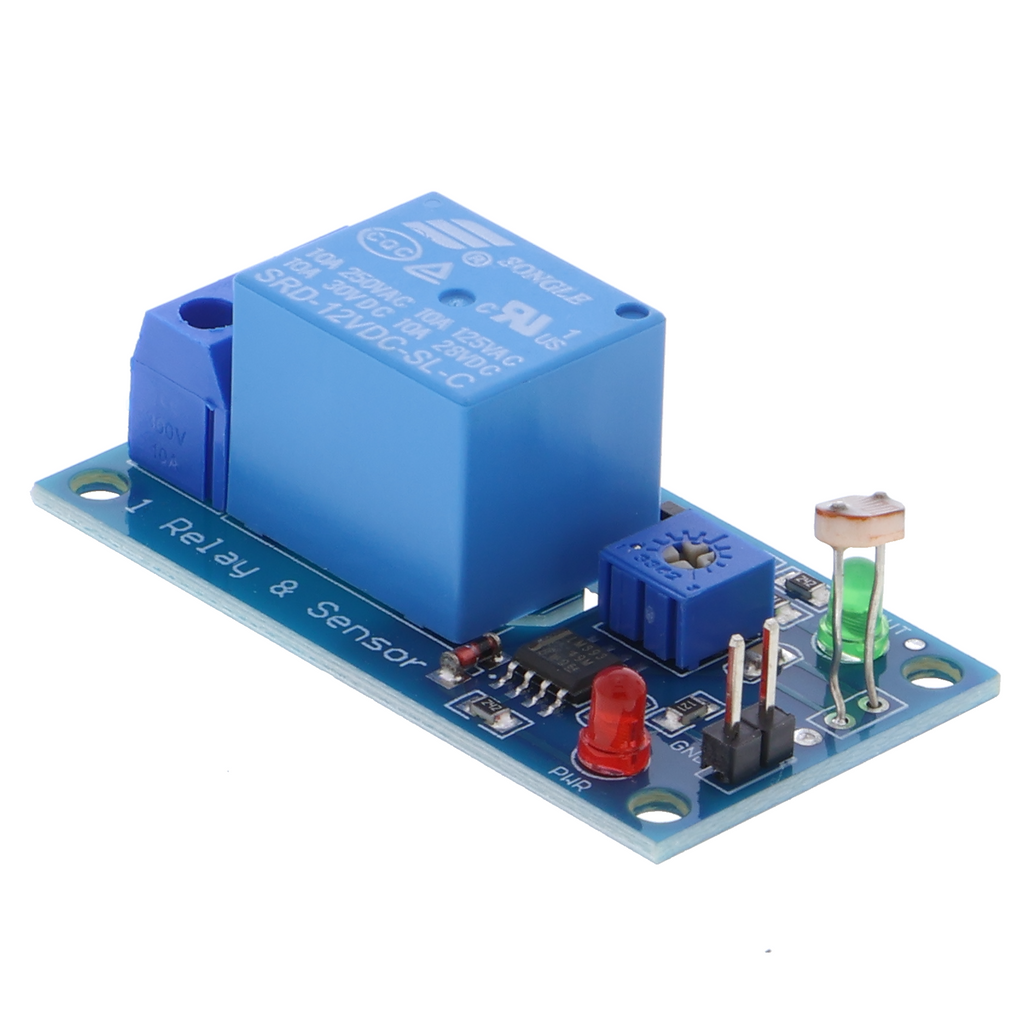

Relais 12V - lichtafhankelijke schakeling met fotoweerstand

Productoverzicht

• Relais met geïntegreerde fotoweerstand voor lichtafhankelijke schakelingen
• Bedrijfsspanning 12 V gelijkstroom
• Schakelcontacten tot 10 A
• Schakelpunt instelbaar tussen 50 en 500 lux
• Vertraging bij het schakelen te voorkomen met een RC-netwerk
• Behuizing met potentiometer voor het instellen van de drempelwaarde

Productbeschrijving

Dit relais combineert een fotoweerstand met een elektronische schakeleenheid en schakelt verbruikers automatisch afhankelijk van de lichtsterkte. De module reageert op verlichtingsniveaus tussen 50 en 500 lux en werkt met een bedrijfsspanning van 12 V gelijkstroom. Met een ingebouwde potentiometer kan het schakelpunt worden aangepast aan verschillende lichtomstandigheden ter plaatse.

De fotoweerstand verandert zijn weerstand afhankelijk van de invallende hoeveelheid licht, waarna een comparator het relais activeert of vrijgeeft. De schakelcontacten kunnen verbruikers tot 10 A schakelen, waardoor het relais geschikt is voor uiteenlopende toepassingen. Wie stuitereffecten wil voorkomen, kan optioneel een RC-element in de schakeling opnemen.

Typische toepassingen zijn buitenlampen die bij schemering automatisch inschakelen en bij het lichter worden weer uitschakelen. Ook tuinverlichting met onafhankelijke lichtsensoren profiteert hiervan. In tentoonstellingsruimten kunnen vitrines hun binnenverlichting aanpassen aan de helderheid buiten. Wie een alarmsysteem van een lichtsensor wil voorzien, gebruikt deze module als koppelingselement tussen sensor en schakellogica.

Voor gebruik is een gestabiliseerde 12-V-voedingsbron nodig die de ruststroom van de module (ongeveer 20 tot 30 mA) plus de stroom van de aangesloten verbruikers kan leveren. Het relais is niet bedoeld voor directe aansluiting op netspanning. Ook een piekbelasting tijdens het schakelen moet door de voedingsbron kunnen worden opgevangen.

Veiligheidsinstructie

Dit relais is uitsluitend bestemd voor test- en ontwikkelingsdoeleinden en voor het bouwen van prototypes. Het mag niet in de elektrische huisinstallatie worden ingebouwd. Werkzaamheden aan of in de buurt van de elektrische installatie zijn voorbehouden aan gekwalificeerde elektriciens; raadpleeg bij onduidelijkheden over de dimensionering van de voeding of de belastingen vóór ingebruikname een gekwalificeerde elektricien.
