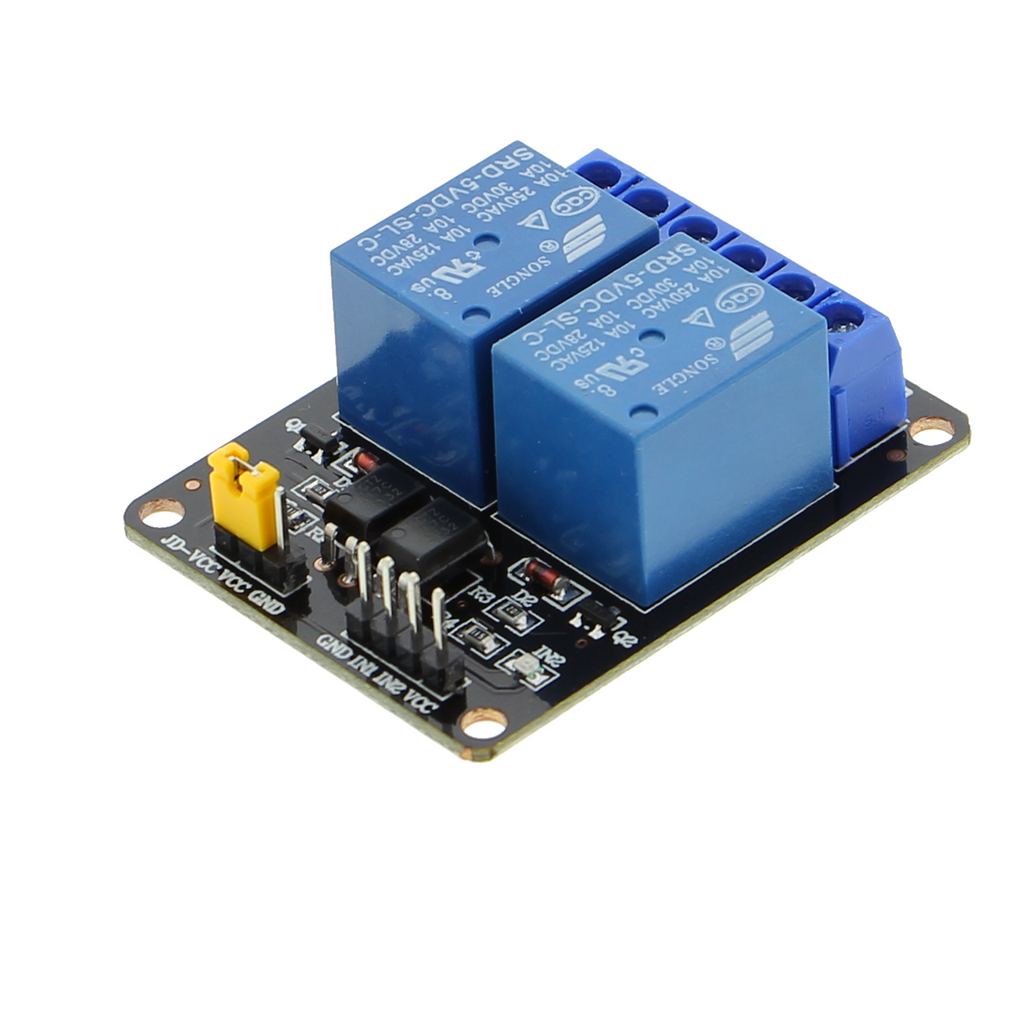

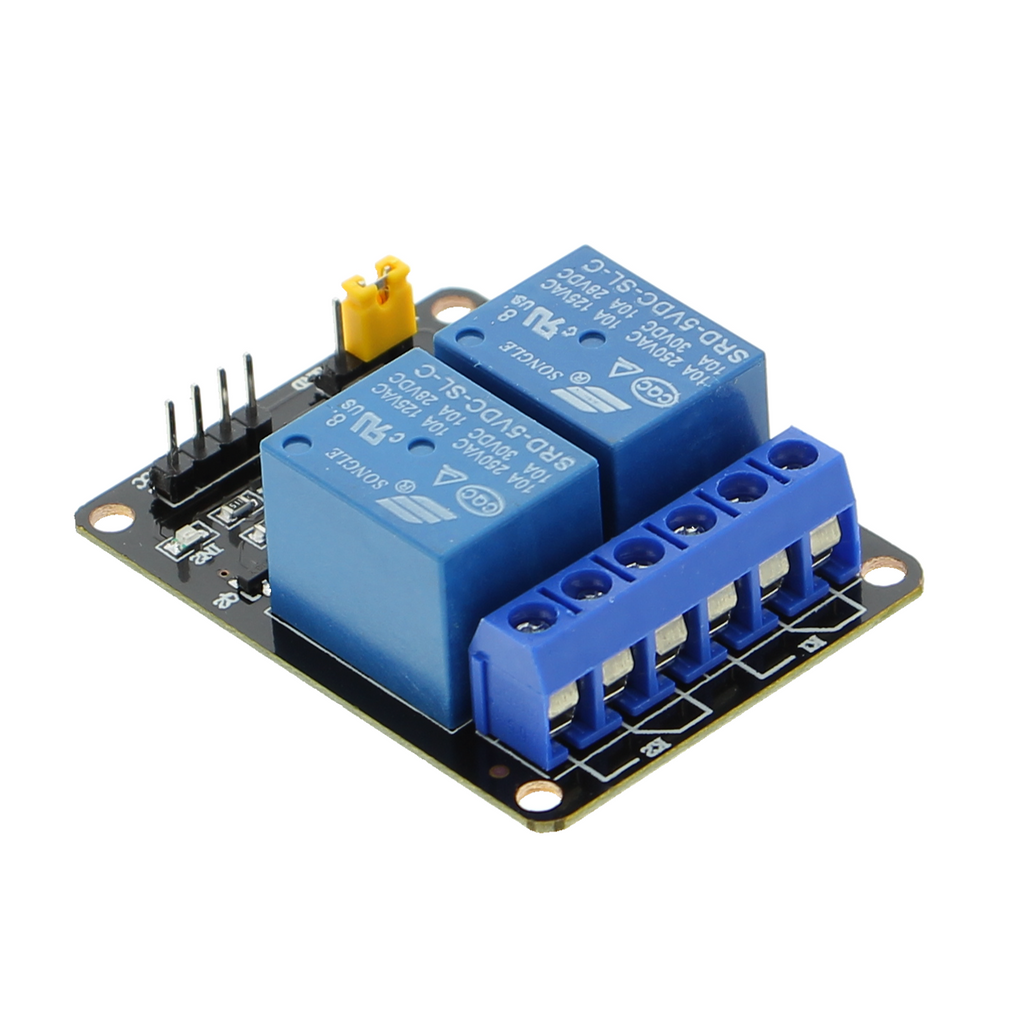

2-kanaals relaismodule - 5V

Productoverzicht

• Relaismodule met twee kanalen voor het schakelen van verbruikers
• Voedingsspanning 5 V
• Aansturing via digitale ingangen
• Contacten voor AC en DC tot 250 V / 10 A
• Optokoppelingsisolatie tussen besturingssignaal en relaiscircuit
• Standaard pinheaders voor microcontrollerboards

Productbeschrijving

Dit tweekanaals relaismodule schakelt externe verbruikers via elektromagneten. De twee onafhankelijke relais worden aangestuurd door digitale uitgangen van een microcontrollerboard en kunnen elk een belasting tot 10 A bij 250 V schakelen, bij gelijk- of wisselspanning.

De optokoppelingen isoleren de zwakke besturingsspanning van 5 V galvanisch van de schakelcircuits voor de hogere spanning. Het module werkt daarom ook met boards met verschillende spanningsniveaus, zolang hun digitale uitgangen 5V-logica leveren. De aansluiting gebeurt via standaard pinheaders rechtstreeks op willekeurige microcontrollerboards met tweepolige in- en uitgangen.

Het module is geschikt voor schakeltaken waarbij digitale signalen in hoge stromen moeten worden omgezet, voor de afstandsbediening van lampen, verwarmingen of pompen via een board, voor de aansturing van magneetventielen in proefopstellingen, voor het koppelen van prototypes aan huishoudelijke apparaten tijdens het testen of voor het tijdgestuurd schakelen van verbruikers in geautomatiseerde projecten. Tijdrelaisfuncties worden gerealiseerd door softwarelogica op het board.

Voor het gebruik is een aparte voeding nodig die de externe belasting van spanning voorziet. De schakelspanningen mogen de aangegeven grenzen niet overschrijden. Een degelijke bedrading en mechanische bevestiging voorkomen contactslijtage door trillingen.

Veiligheidsinstructie

Werkzaamheden aan of in de buurt van elektrische installaties zijn voorbehouden aan elektrotechnisch geschoolde vakmensen. Het module is uitsluitend bedoeld voor het opbouwen van prototypes en voor test- en ontwikkeldoeleinden, niet voor aansluiting op het elektriciteitsnet van een woning. Raadpleeg vóór ingebruikname een elektrotechnisch vakman bij onzekerheid over de aangesloten spanningen en stromen.

Leveringsomvang

• 1x 2-kanaals relaismodule - 5V
