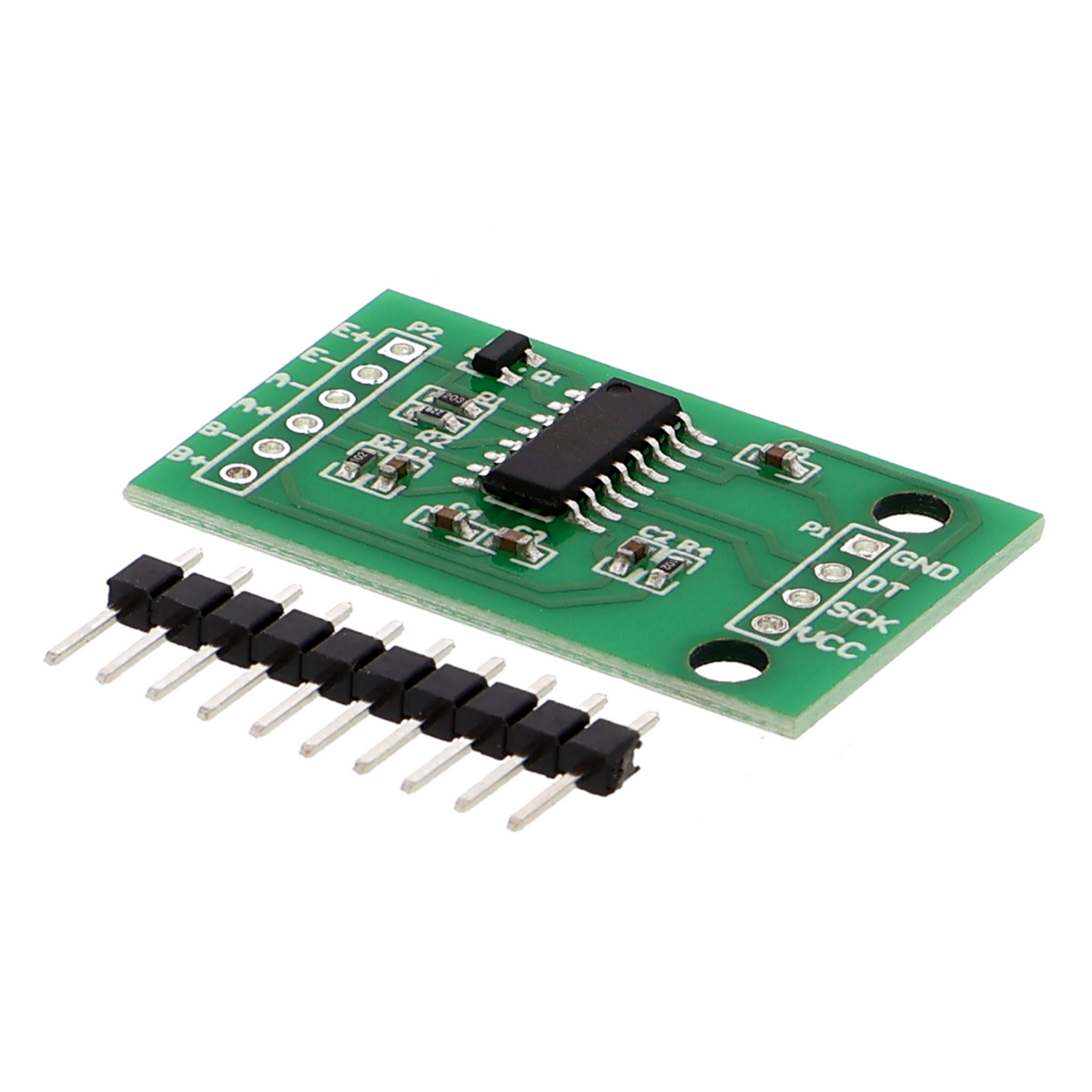

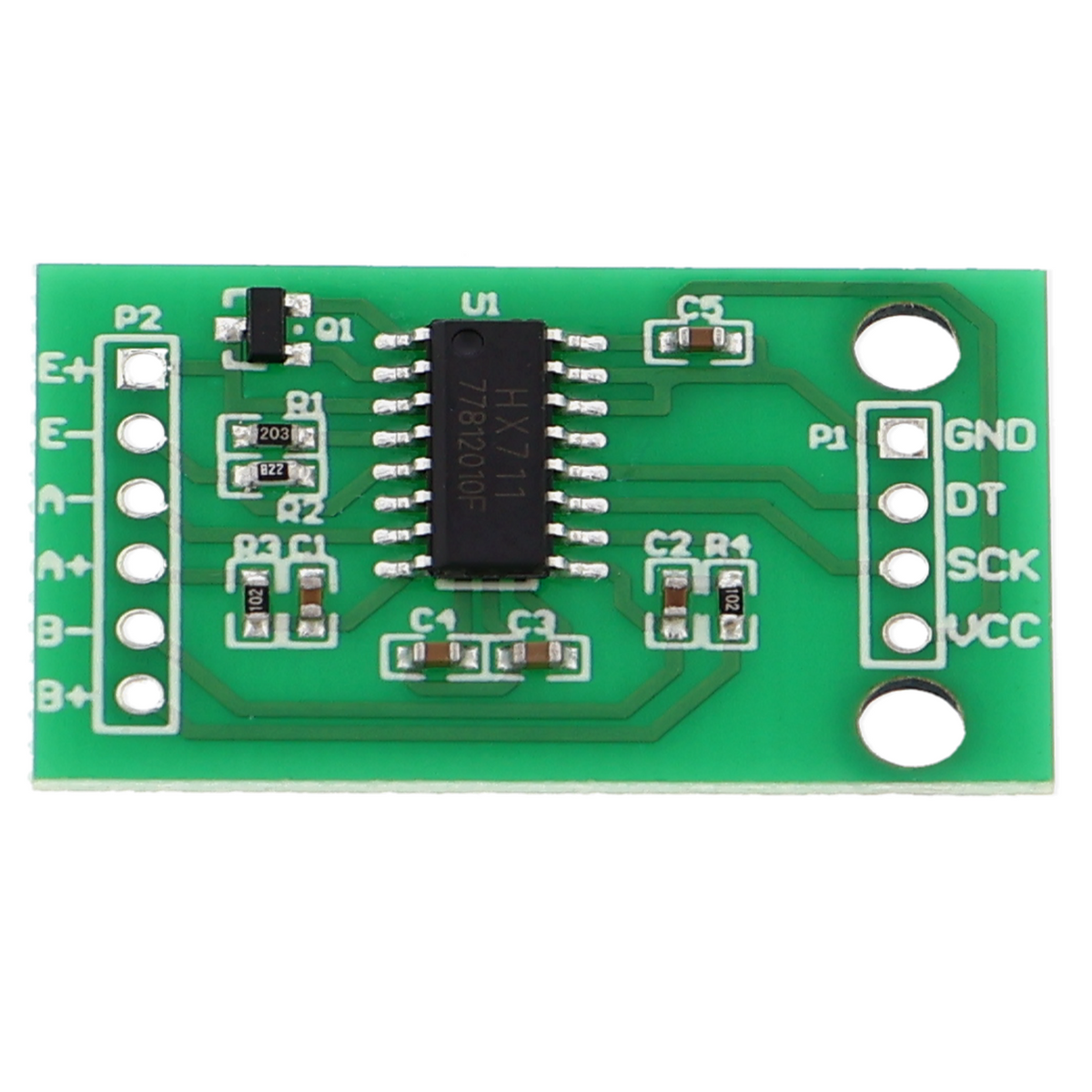

HX711 - 24-bits A/D-weegcelversterker

Productoverzicht

• Versterkermodule voor weegceluitgangen met 24-bits resolutie
• Twee kalibreerbare, differentiële ingangskanalen
• Programmeerbare versterking tussen 32 en 128
• Voedingsspanning van 2,6 tot 5,5 V
• Seriële gegevensuitvoer via klok- en datalijn
• Directe aansluiting op microcontrollerborden zonder extra niveauomzetting in 5-V-systemen mogelijk

Productbeschrijving

De versterkermodule is ontworpen voor de signaalverwerking van analoge weegceluitgangen. De IC met 24-bits resolutie zet zwakke meetsignalen direct versterkt om in digitale waarden, zonder dat een aparte analoog-digitaalomzetter nodig is.

De signalen worden differentieel van de sensor afgenomen en de versterkingsfactor kan via de programmeerinterface worden geselecteerd. Hierdoor kan de module zonder hardwaremodificatie worden aangepast aan verschillende sensortypen en meetbereiken. De gegevensuitvoer maakt gebruik van twee pinnen voor klok en data, waardoor de module direct op gangbare ontwikkelborden en computers kan worden aangesloten.

De voedingsspanning varieert van 2,6 tot 5,5 V, zodat voeding uit accupacks mogelijk is. Kalibratie van het systeem vóór gebruik wordt vereenvoudigd doordat de meetwaarden direct digitaal beschikbaar zijn. Hierdoor is de module geschikt voor draagbare weegschalen en stationaire meetstations, voor landbouwmachines en voor laboratoriummetingen.

Voor het gebruik zijn aansluitlogica en softwarebibliotheken voor het uitlezen van de gegevens nodig. Bij gebruik met 3,3-V-borden is directe aansluiting op de besturing mogelijk; bij 5-V-systemen moet niveauomzetting worden voorzien of moet op 3,3-V-logica op de datapin worden gelet.

Veiligheidsinstructie

De module is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkeldoeleinden. De module is niet bestemd voor inbouw in het elektriciteitsnet van een woning en niet voor gebruik op netspanning. Bij gebruik in elektrische installaties of het huishoudelijke elektriciteitscircuit moet vooraf een elektricien worden geraadpleegd.

Leveringsomvang

• HX711 - 24-bits A/D-weegcelversterker
