HX711AD-druksensor voor wegen met loadcel - 10kg - gewichtsmeting

Productoverzicht

• Weegcel met een meetbereik van 10 kg en HX711-versterkermodule
• 24-bits analoog-digitaalomzetter met twee kanaalingangen en programmeerbare versterking (kanaal A, 64- of 128-voudig, kanaal B, 32-voudig)
• Seriële interface via twee pinnen (DT en SCK)
• Voedingsspanning van 2,6 tot 5,5 V bij een stroomverbruik van minder dan 1,7 mA
• Vier schroefdraadgaten in de weegcel voor montage
• Twee bruginterfaces voor het aansluiten van extra sensoren

Productbeschrijving

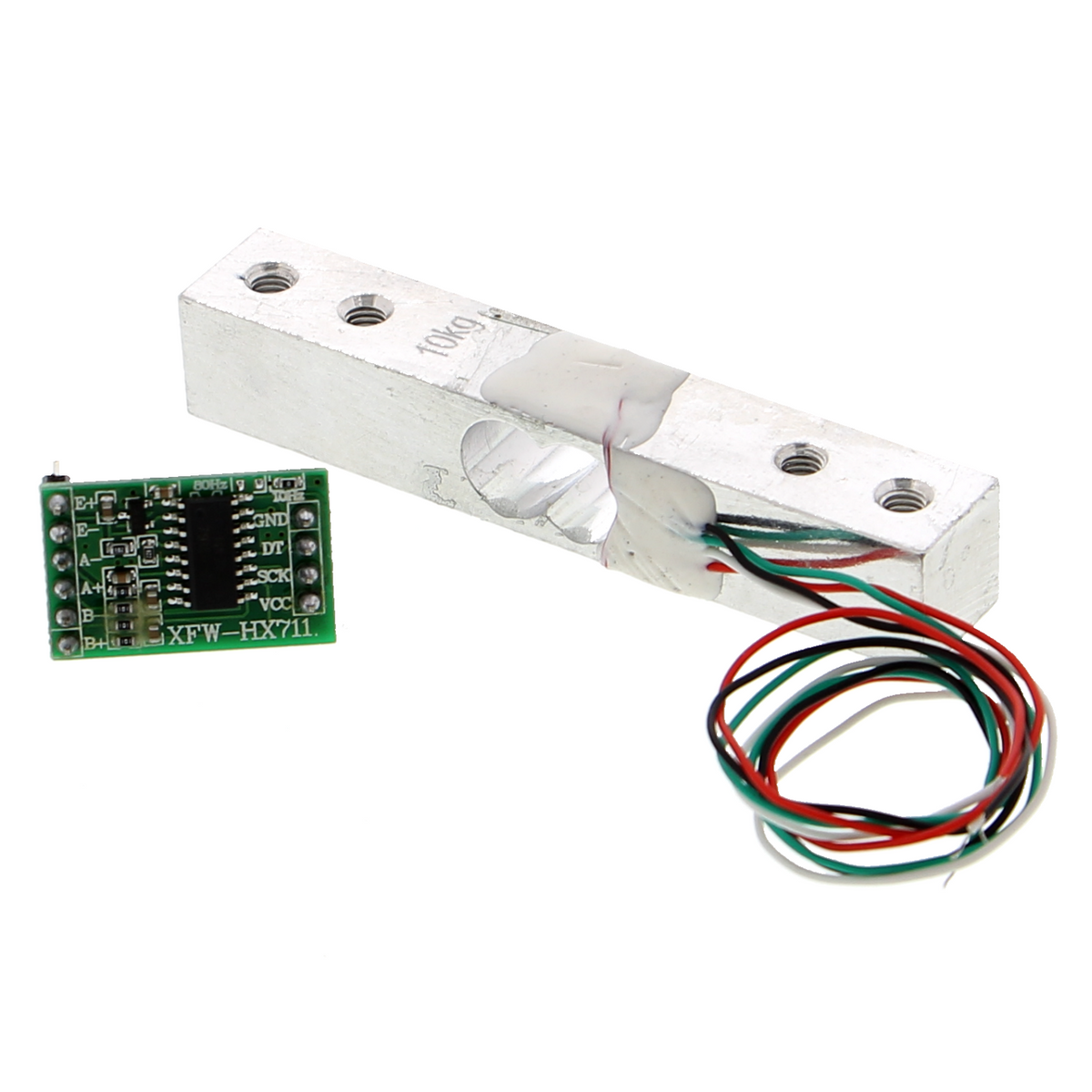

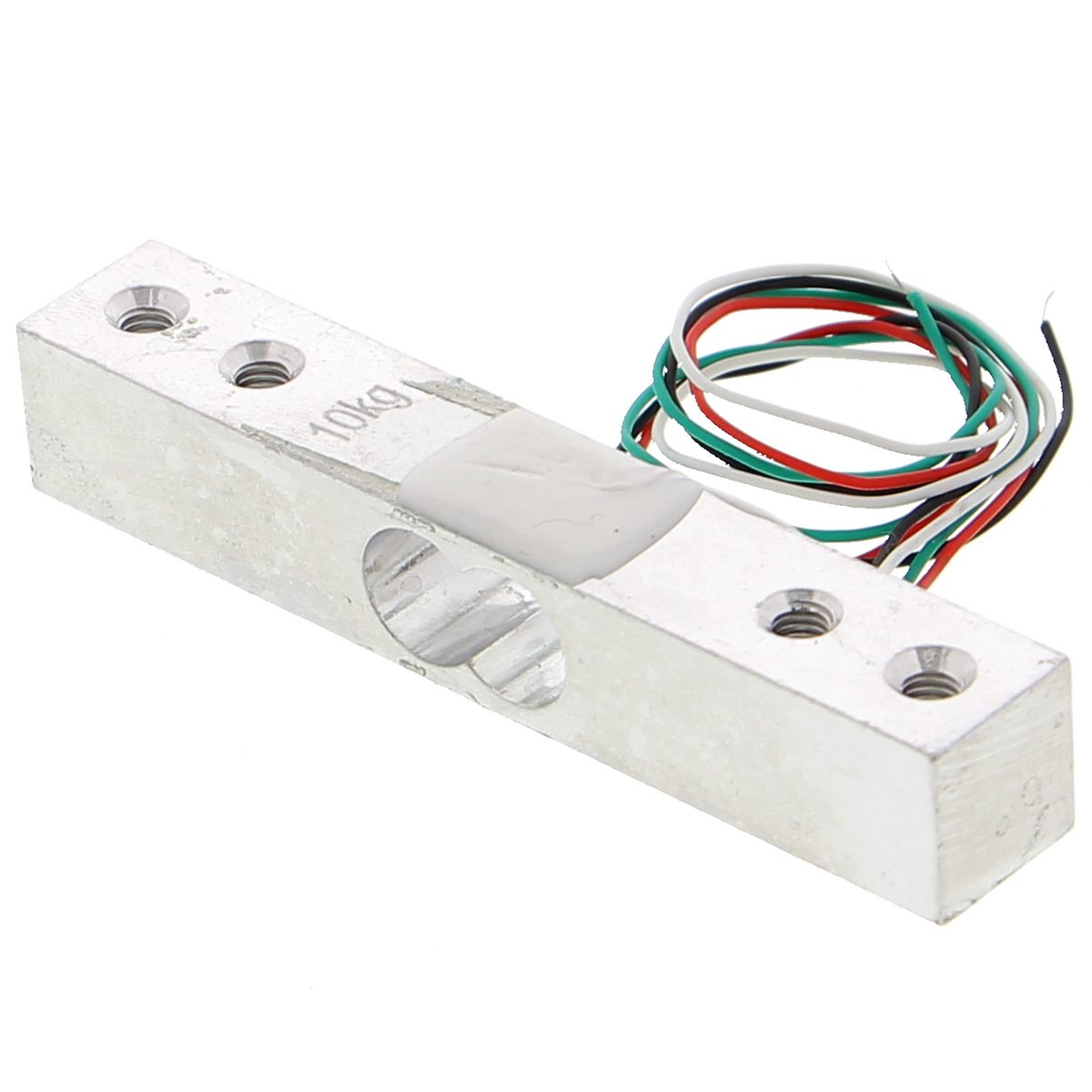

Dit meetsysteem, bestaande uit een weegcel en een versterkermodule, zet mechanische kracht om in een digitaal signaal. De weegcel met een meetbereik van 10 kg gebruikt rekstrookjes op een aluminium balk om zelfs zeer kleine gewichtsveranderingen te detecteren en als analoog signaal naar de versterkermodule te sturen.

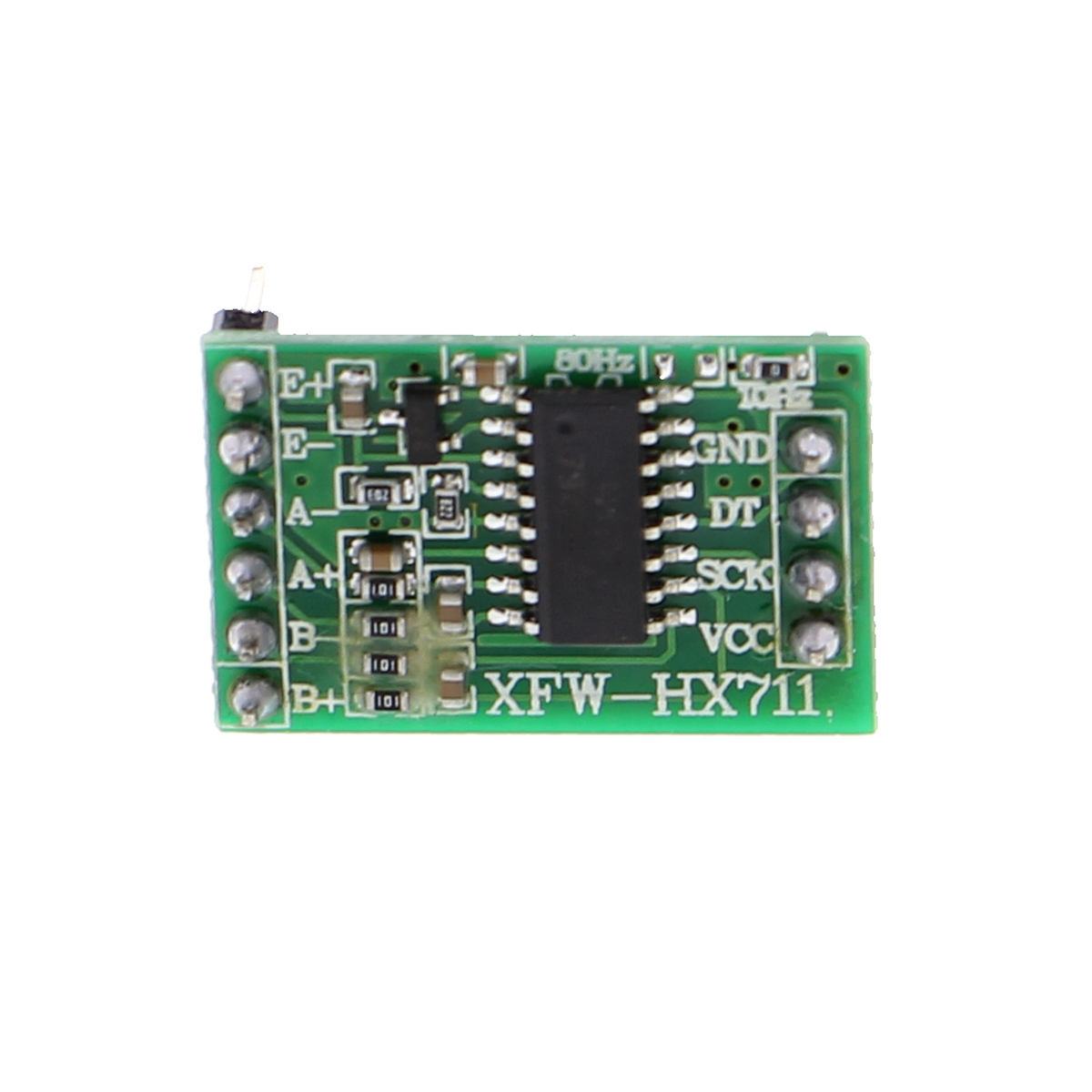

De HX711-chip versterkt het zwakke signaal van de weegcel via instelbare kanalen en zet het met een resolutie van 24 bits om in een digitale waarde. Kanaal A werkt met een versterking van 64- of 128-voudig, kanaal B met 32-voudig. De gegevens worden via twee digitale leidingen naar een microcontroller verzonden, waarbij slechts twee pinnen van de controller nodig zijn. Omdat de module wordt gevoed met 2,6 tot 5,5 V en minder dan 1,7 mA verbruikt, is deze geschikt voor zowel 3,3-V- als 5-V-systemen zonder extra niveauomzetting.

De set is geschikt voor zelfgebouwde weegschalen van allerlei soorten, van keukenweegschalen en personenweegschalen tot niveaumetingen. Ook wie meerdere sensoren nodig heeft, kan een tweede meetelement aansluiten op de bruginterfaces B+ en B- en daarmee bijvoorbeeld een debietmeting of spanningsmeting combineren.

Voor de ingebruikname moeten de vier draden van de weegcel aan de ingangen E+, E-, A+ en A- worden gesoldeerd of vastgeklemd. Voor de aansturing is de gebruikelijke ontwikkelomgeving van de gekozen microcontroller vereist. IJking maakt geen deel uit van de levering; elke weegschaal moet vóór gebruik met bekende gewichten worden afgesteld. De mechanische constructie van de weegcel vereist bij de montage een starre, veilige bevestiging door alle vier de boorgaten; anders gaat de meetnauwkeurigheid achteruit.

Veiligheidsinstructie

Werk bij de elektrische installatie van deze module uiterst zorgvuldig om soldeerbruggen en kortsluiting te voorkomen. De set is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkeldoeleinden en is niet bestemd voor inbouw in het elektriciteitsnet van een woning of voor gebruik op netspanning. Raadpleeg vóór ingebruikname een elektrotechnisch vakbekwaam persoon bij werkzaamheden aan of in de buurt van elektrische installaties in woongebouwen.

Leveringsomvang

Elke weegschaal moet vóór gebruik met bekende gewichten worden afgesteld. De mechanische constructie van de weegcel vereist bij de montage een starre, veilige bevestiging door alle vier de boorgaten; anders gaat de meetnauwkeurigheid achteruit.
