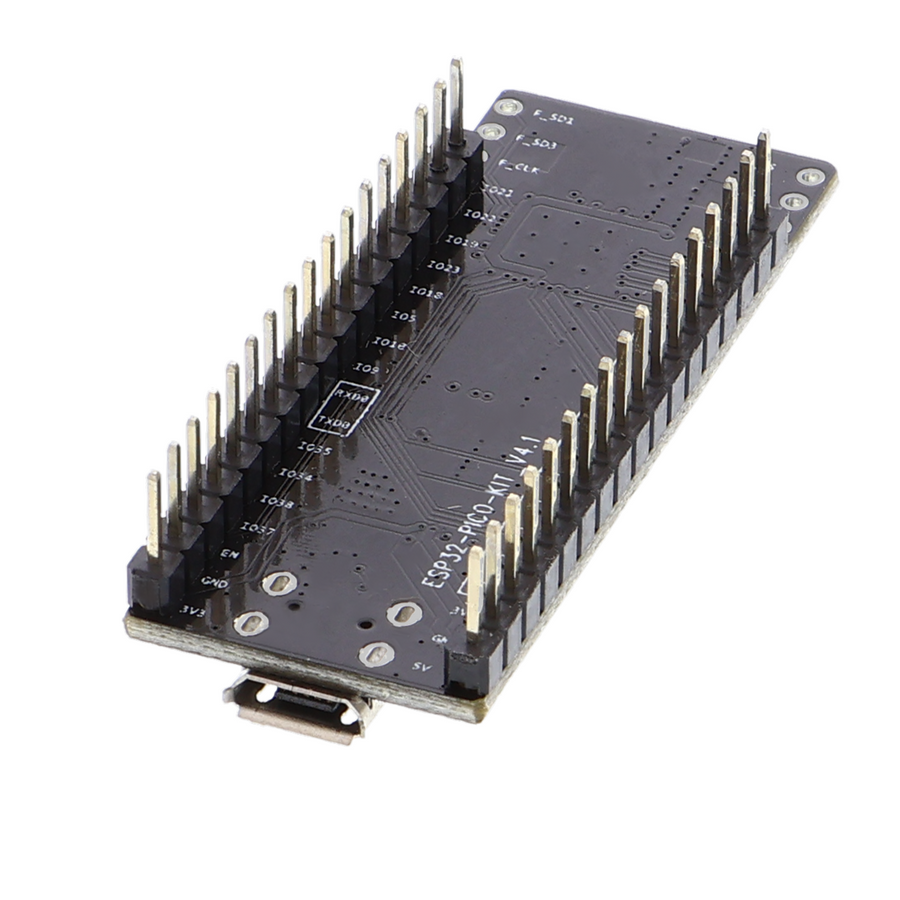

Espressif ESP32 ESP32-PICO-KIT V4.1 SiP-ontwikkelboard

Productoverzicht

• Microcontroller-ontwikkelboard met dubbele processorkern en geïntegreerde wifi en Bluetooth
• Geheugen: 520 KB RAM, 4 MB flashgeheugen
• Bedrijfsspanning 5 V via USB of externe voeding vanaf 3,3 V
• 34 GPIO-pinnen voor digitale in- en uitgangen, waaronder ADC- en PWM-functies
• USB-interface (Micro-USB) voor programmeren en seriële communicatie
• Geïntegreerde wifi en Bluetooth voor draadloze gegevensoverdracht
• Compact ontwerp in een Single-Inline Package voor ruimtebesparende integratie in prototypes

Productbeschrijving

Het board combineert een ESP32-microcontroller met twee processorkernen en draadloze verbindingsmogelijkheden in een kleine ontwikkelkit van 53 * 28 mm. Het is geschikt voor prototypes, testdoeleinden en kleine autonome systemen waarbij het geheugen en de rekenkracht van een eenvoudige 8-bitcontroller niet toereikend zijn.

De twee kernen werken onafhankelijk van elkaar en kunnen verschillende taken parallel uitvoeren. Met 520 KB RAM en 4 MB flashgeheugen kunnen ook grotere programma's en hoeveelheden gegevens worden opgeslagen. Het board wordt geprogrammeerd via de Micro-USB-interface; voor continu gebruik kan als alternatief een externe voedingsbron vanaf 3,3 V worden aangesloten. Vijf USB-verbindingen voor de stroomvoorziening veronderstellen dat er een geschikte externe voeding beschikbaar is wanneer het board niet op de computer is aangesloten.

De 34 GPIO-pinnen maken het aansluiten van sensoren, motoren, leds en andere componenten mogelijk. Geïntegreerde wifi en Bluetooth bieden mogelijkheden voor toepassingen in het Internet of Things, van een verbonden meetgegevenslogger tot het bedienen van apparaten via smartphone-apps. In projecten voorkomt het geheugen dat firmware vaak opnieuw moet worden geladen, terwijl draadloze communicatie kabelwirwar op het testboard voorkomt.

Voor het gebruik is daarnaast een programmeerapparaat nodig; doorgaans gebeurt dit via de USB-aansluiting van een computer met een gangbare ontwikkelomgeving. Bij continu gebruik zonder USB-verbinding moet een externe voedingsbron met minimaal 3,3 V en voldoende stroomcapaciteit (doorgaans 500 mA of meer) beschikbaar worden gesteld. Het compacte ontwerp vereist bij het bedraden enige zorgvuldigheid vanwege de dicht bij elkaar liggende contacten.

Veiligheidsinstructie

Het board is niet bedoeld voor installatie in het elektriciteitsnet van een woning en mag uitsluitend worden gebruikt voor het opbouwen van prototypes en voor test- en ontwikkeldoeleinden. Werkzaamheden aan of in de buurt van elektrische installaties zijn voorbehouden aan elektrotechnisch vakpersoneel; raadpleeg bij vragen over de stroomvoorziening of integratie in grotere systemen vóór ingebruikname een elektrotechnisch vakpersoon.

Leveringsomvang

• 1x Espressif ESP32 ESP32-PICO-KIT V4.1SiP Development Board
