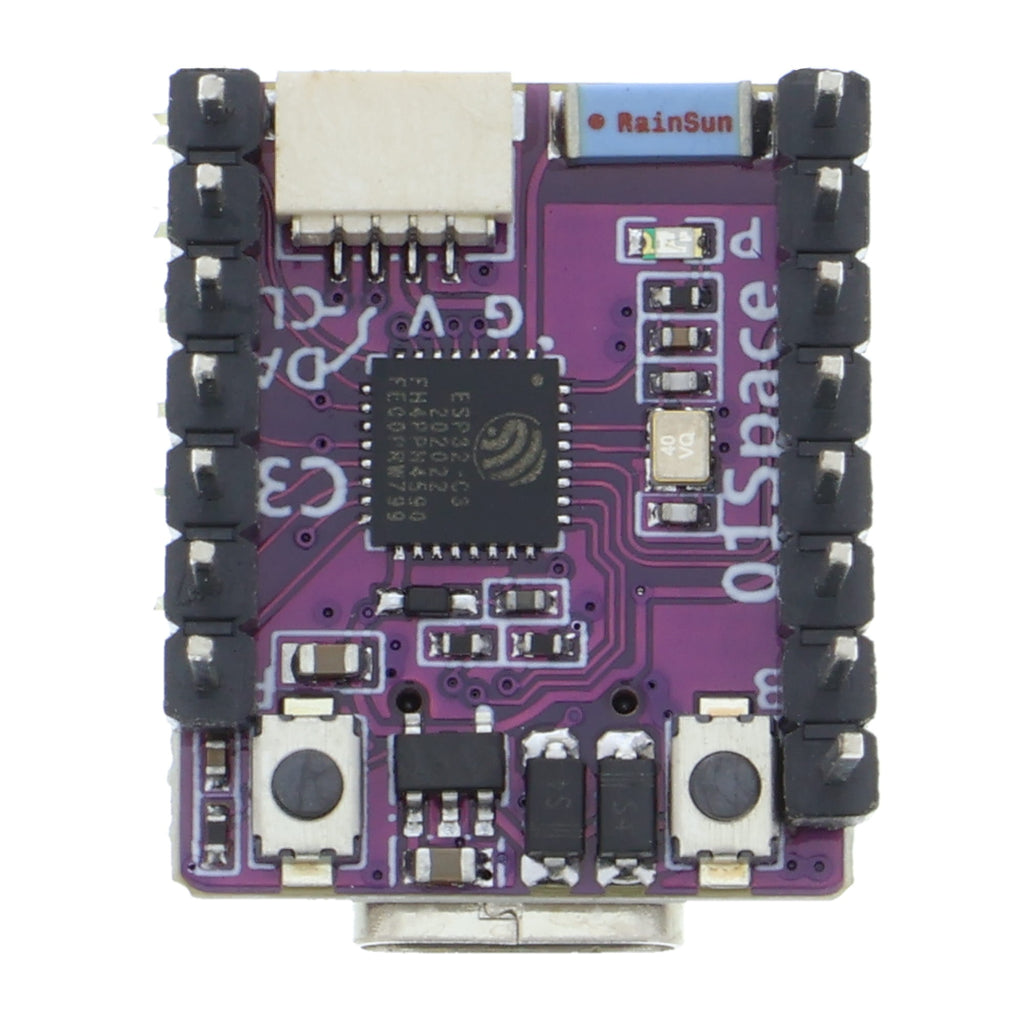

ESP32-C3-ontwikkelboard met 0.42" OLED, WiFi en Bluetooth LE

Productoverzicht

• Singleboardcomputer met ESP32-C3 RISC-V singlecoreprocessor
• Geïntegreerd OLED-display van 0,42" met 72*40 pixels, aangestuurd via I2C
• 2,4GHz-wifi en Bluetooth 5 (Low Energy) voor draadloze communicatie
• 4 MB flashgeheugen en 400 KB RAM, interfaces I2C, SPI, UART, I2S, ADC, PWM
• Geïntegreerde USB-serieelconverter voor programmeren zonder externe adapterkabel
• 400 KB SRAM en temperatuursensor aan boord
• Compact en energiezuinig, met directe visuele uitvoer op de printplaat

Productbeschrijving

Dit ontwikkelboard combineert een ESP32-C3 RISC-V-processor met een vastgesoldeerd OLED-display, waardoor meetwaarden of de status direct op 72*40 pixels kunnen worden weergegeven zonder een extern scherm te hoeven aansluiten. De draadloze communicatie via wifi en Bluetooth Low Energy maakt gegevensoverdracht naar andere apparaten of cloudgebaseerde toepassingen mogelijk.

Het OLED-display van 0,42 inch wordt via I2C aangestuurd en kan daardoor eenvoudig in de programmalogica worden geïntegreerd. Met 4 MB flashgeheugen en 400 KB RAM passen gematigde toepassingen zonder externe geheugenuitbreiding op het board. De geïntegreerde USB-serieelconverter maakt programmeren en debuggen rechtstreeks via USB mogelijk, zonder extra hardware ertussen te plaatsen.

Voor het aansluiten van sensoren zijn UART, I2C, SPI, I2S en ADC- en PWM-uitgangen beschikbaar, waarmee temperatuursensoren, bewegingsmelders of LED-modules kunnen worden aangesloten. De ingebouwde temperatuursensor levert daarbij al eerste meetgegevens zonder extra component. Typische toepassingen zijn draagbare luchtkwaliteitsmeters met lokale weergave, kleine dataloggers voor IoT-projecten of eenvoudige smart-homecomponenten die sensorwaarden draadloos verzenden.

Het board kan worden geprogrammeerd via de Arduino IDE of het ESP-IDF-framework. Door het compacte formaat en het lage stroomverbruik is het geschikt voor toepassingen met beperkte ruimte waarbij visuele terugkoppeling nodig is; voor veeleisende taken of grote hoeveelheden gegevens is het geheugen niet toereikend.

Veiligheidsinstructie

Dit board is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkeldoeleinden en is niet geschikt voor installatie in het elektriciteitsnet van een woning. Let op de juiste polariteit bij de stroomvoorziening en voorkom elektrostatische ontlading (ESD) tijdens het hanteren van het board. Raadpleeg bij vragen over het gebruik of werkzaamheden aan de elektrische installatie, bijvoorbeeld aan de stroomvoorziening, een erkend elektricien.

Leveringsomvang

• 1* ESP32-C3-ontwikkelboard - met 0,42" OLED, ondersteunt wifi en Bluetooth LE
