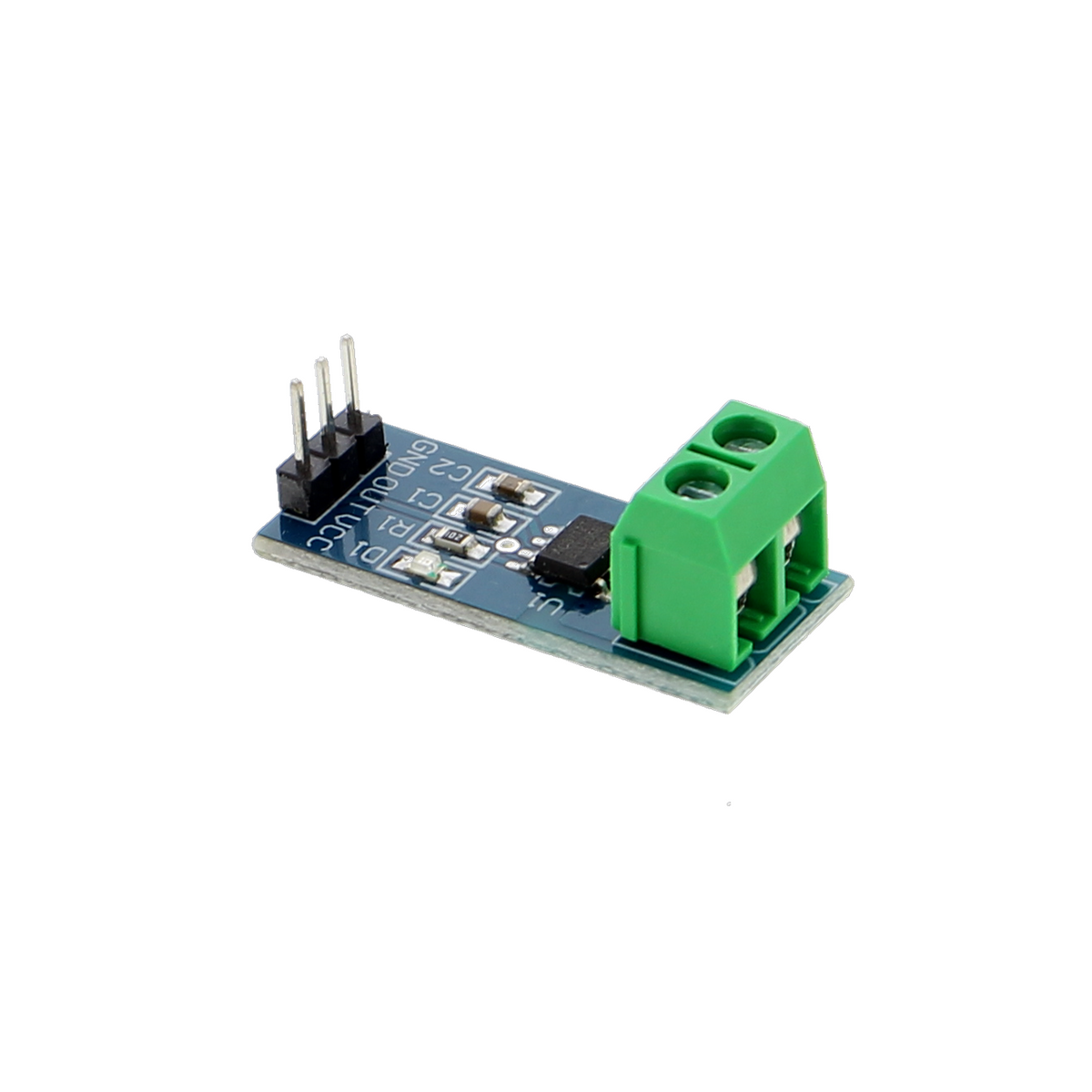

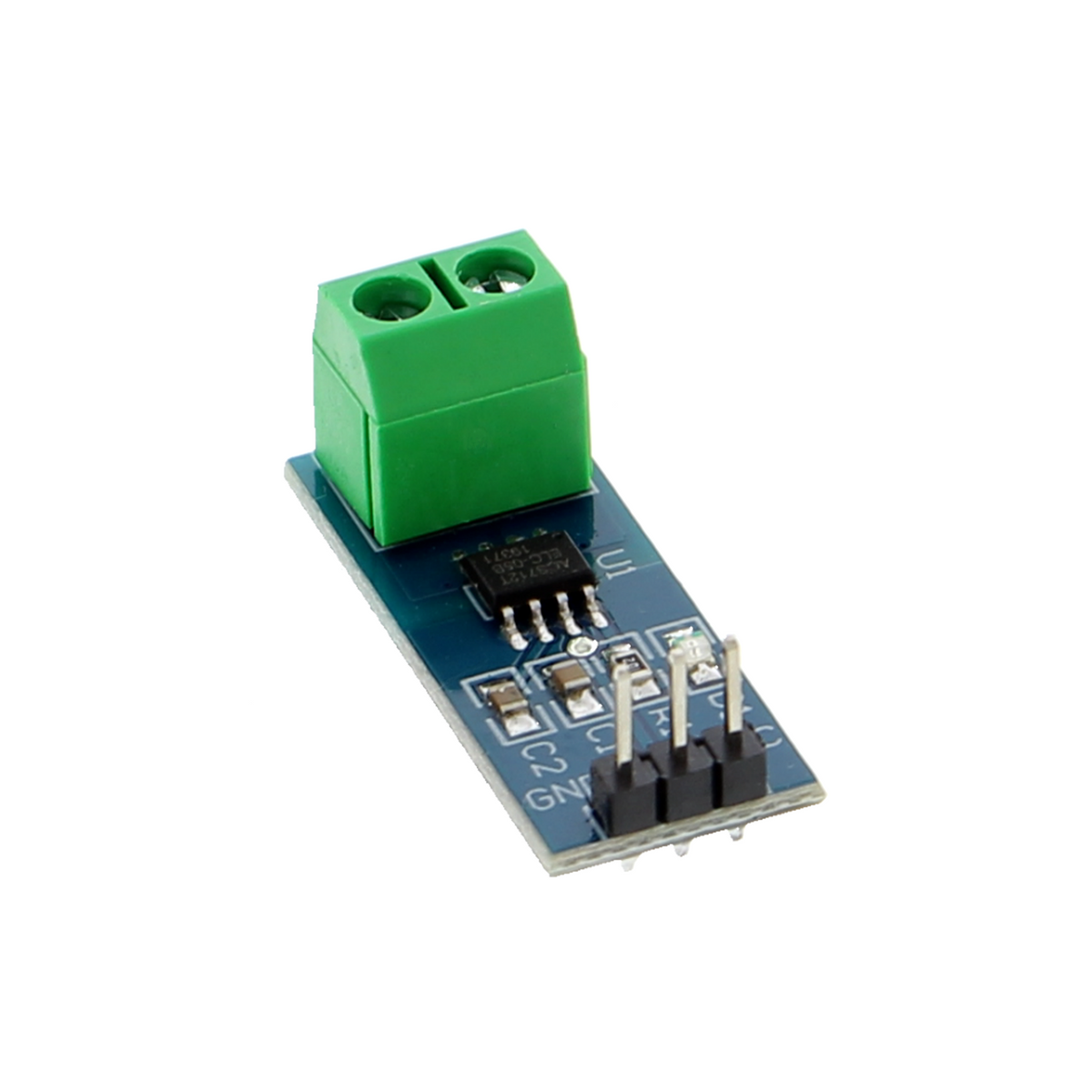

ACS712 - stroomsterktesensor, 5A

Productoverzicht

• Op het Hall-effect gebaseerde stroomsensor voor gelijkstroom tot 5 A
• Directe werking op 5 V- en 3,3 V-logica mogelijk
• Uitgangssignaal van 0-5 V, lineair ten opzichte van de gemeten stroomsterkte
• Geïsoleerd meetstroomcircuit van de verwerkingselektronica
• Compacte DIP-behuizing met zes aansluitingen

Productbeschrijving

Deze Hall-effectsensor meet stroomsterktes tot 5 ampère contactloos en geeft het meetresultaat als spanningssignaal door. Het meetprincipe maakt gebruik van het magnetische veld rond de stroomvoerende geleider. De gemeten stroom zelf hoeft niet te worden onderbroken en de meetelektronica blijft galvanisch gescheiden van het hoofdstroomcircuit.

Het uitgangssignaal ligt tussen 0 en 5 volt en stijgt lineair met de stroomsterkte. De sensor werkt zowel op een voeding van 5 V als van 3,3 V en geeft daardoor spanningswaarden af die rechtstreeks op analoog-digitaalomzetters of ingangspoorten van microcontrollers kunnen worden aangesloten. Kalibratie is niet nodig.

De sensor is geschikt voor stroommeting in voedingsmodules, voor het bewaken van motor- en pompstromen in autonome robots, voor het detecteren van belastingsveranderingen in draagbare apparaten en voor het diagnosticeren van foutstromen in experimentele schakelingen. Een concreet toepassingsscenario is stroommeting in batterijgevoede projecten om het verbruik vast te leggen en de gebruiksduur te schatten.

De sensor heeft slechts twee van de zes aansluitpinnen nodig: één voor de voeding en één voor het meetsignaal. Omdat het uitgangssignaal 0 tot 5 V bedraagt, is een extra niveauomzetter nodig wanneer de sensor wordt aangesloten op een 3,3 V-analoge ingang van een microcontroller met 3,3 V-logica. De meetnauwkeurigheid is afgestemd op typische schakeltoepassingen; voor laboratoriumkalibraties ontbreekt de vereiste precisie.

Veiligheidsinstructie

De sensor is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkelingsdoeleinden en is niet geschikt voor inbouw in het elektriciteitsnet van een woning. Bij aansluiting op stroomcircuits met hogere spanningen moeten de elektrische bedrijfsomstandigheden van de sensor in acht worden genomen. Raadpleeg bij onduidelijkheden over de schakeling vóór ingebruikname een erkend elektrotechnisch vakpersoon.

Inhoud van de levering

• 1x ACS712 - stroomsensor, 5A
