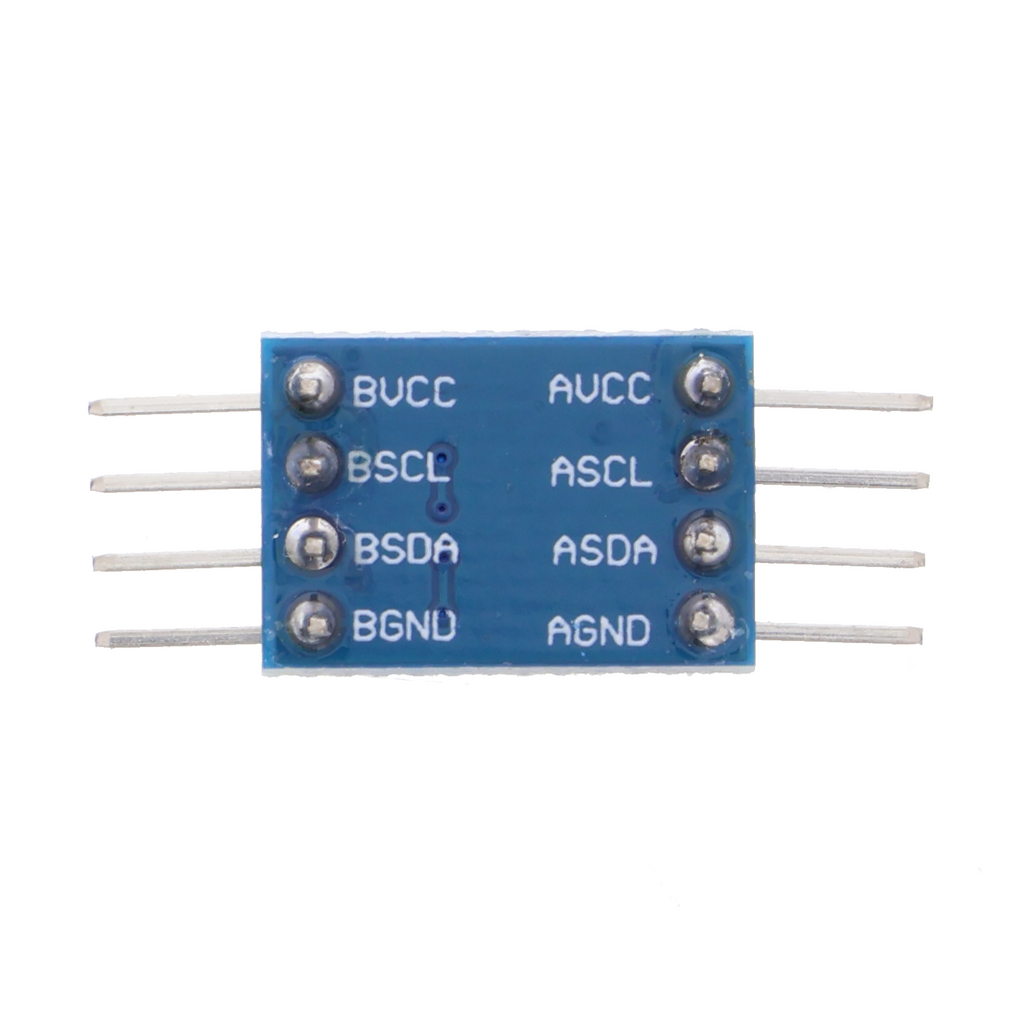

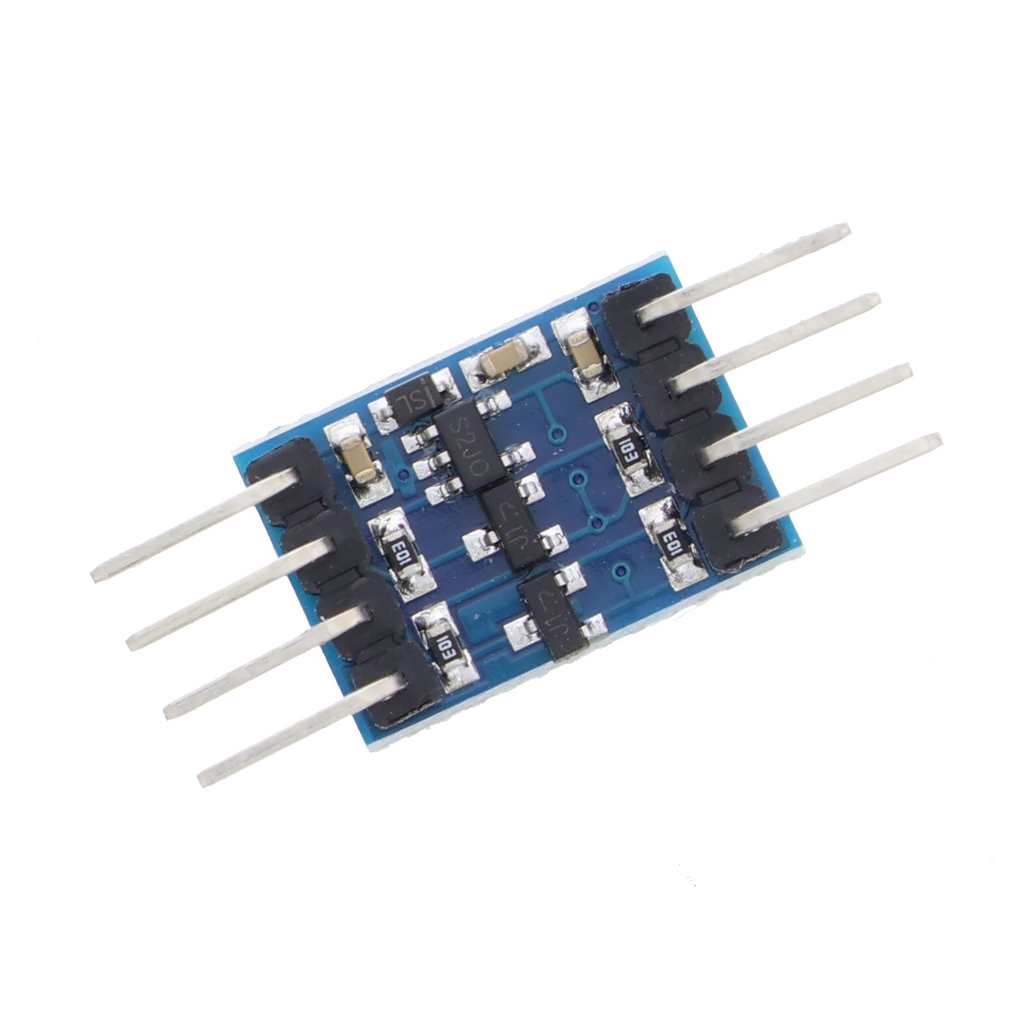

Bidirectionele 2-kanaals I2C-niveautranslator 3,3 V ↔ 5 V

Productoverzicht

• Bidirectionele levelshifter voor twee I2C-kanalen tussen 3,3 V- en 5 V-logicaniveaus
• Zet spanningsniveaus in beide richtingen om
• Behoudt datasnelheden en signaalintegriteit op de I2C-bus
• Lager stroomverbruik dankzij passieve schakeling
• Brede compatibiliteit met gangbare microcontrollerboards en sensoren

Productbeschrijving

Een bidirectionele levelshifter overbrugt de spanningsverschillen tussen 3,3 V- en 5 V-logicaschakelingen op de I2C-bus. De module maakt het mogelijk om 3,3 V-boards, zoals moderne microcontrollers, te verbinden met 5 V-sensoren en -modules zonder de kwetsbare ingangen te beschadigen.

De levelshifter werkt zonder externe voedingsbron en gebruikt de pull-upweerstanden van de I2C-bus als stroombron. De passieve schakeling gebruikt voor elk van de twee kanalen kleine veldeffecttransistoren die de datastroom beperken tot de betreffende lagere spanning. Daardoor behouden de signalen hun vorm, ook bij hogere datasnelheden, doorgaans tot 400 kbit/s.

De levelshifter wordt vaak gebruikt wanneer ontwikkelboards, zoals Arduino-compatibele microcontrollers, moeten communiceren met oudere 5 V-sensoren, realtimeklokmodules of geheugenchips. Ook bij het opbouwen van gedistribueerde meetsystemen met verschillende voedingsspanningen bespaart de module de afzonderlijke aanschaf en aanpassing van elke sensor.

Voor gebruik zijn pull-upweerstanden op de 5 V-zijde van de I2C-bus vereist, doorgaans 4,7 kΩ. De module zelf heeft geen extra voeding nodig, maar vereist wel dat beide spanningsreferenties op het bedrijfspunt aanwezig zijn.

Veiligheidsinformatie

Deze module is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkeldoeleinden. De module is niet ontworpen voor inbouw in het elektriciteitsnet van een woning. Raadpleeg vóór het aansluiten een elektricien bij vragen over de juiste bedrading of ingebruikname.

Leveringsomvang

• 1x bidirectionele 2-kanaals I2C-levelshifter 3,3 V ↔ 5 V
