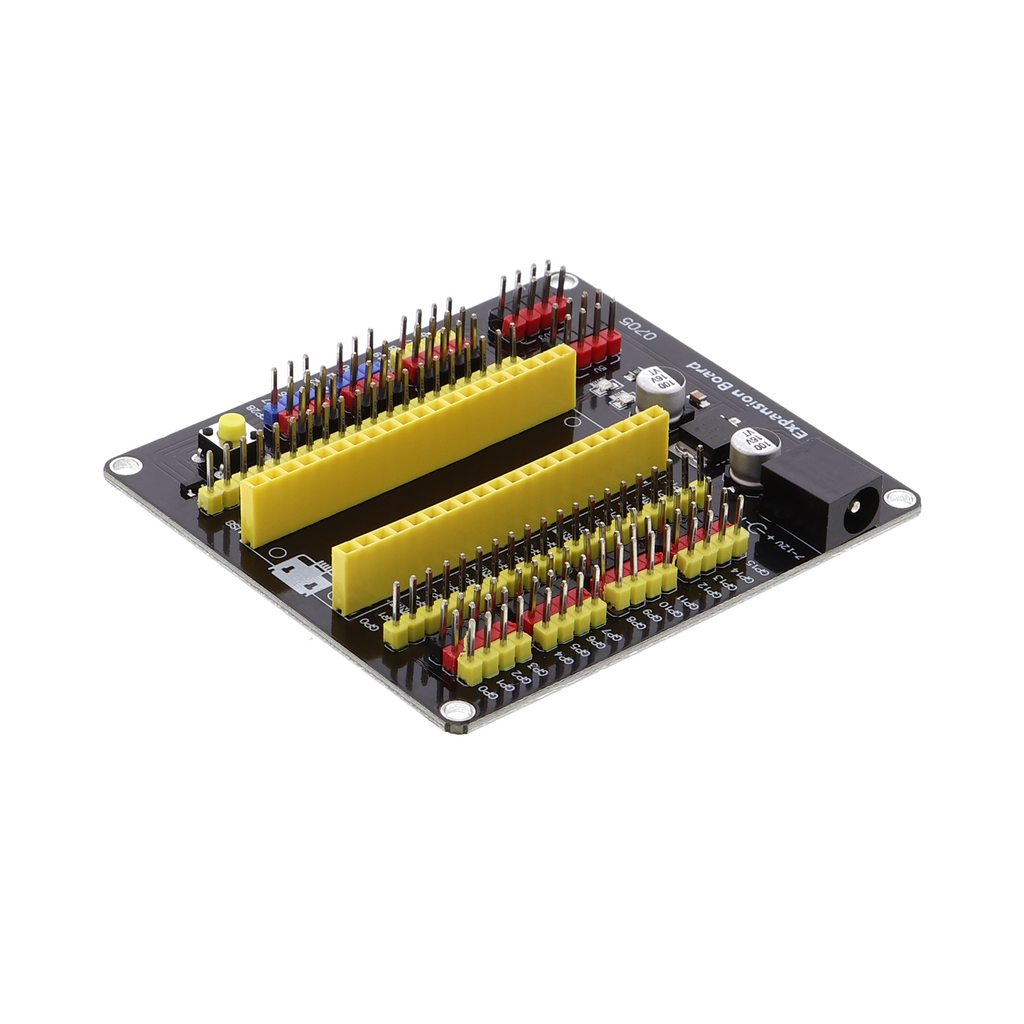

Sensorshield GPIO per Raspberry Pi Pico

Panoramica del prodotto

• Modulo di espansione per Raspberry Pi Pico con scheda breakout GPIO
• Accesso semplificato agli ingressi e alle uscite del Pico senza saldature
• Connettori per sensori e attuatori esterni con collegamenti standardizzati

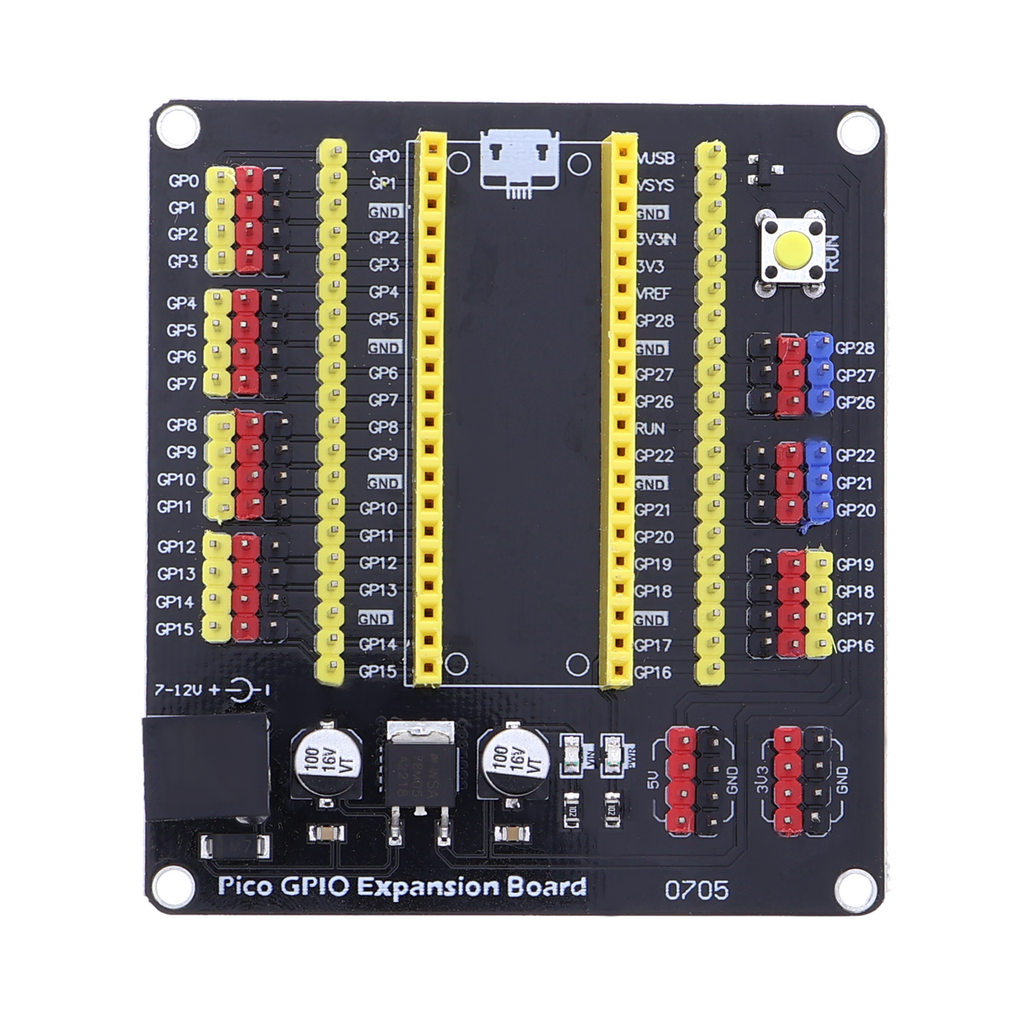

• Illuminazione della piedinatura sulla scheda per un rapido orientamento

Descrizione del prodotto

Lo Shield aumenta il numero di ingressi e uscite disponibili del Raspberry Pi Pico grazie ai connettori per sensori e attuatori. I pin GPIO del Pico vengono distribuiti su connettori separati, consentendo di collegare più moduli contemporaneamente senza dover effettuare saldature.

Grazie ai connettori, non è necessario effettuare il cablaggio diretto con il Pico. Lo Shield utilizza le porte GPIO esistenti del Pico e le convoglia verso morsettiere standardizzate. In questo modo è possibile dotare il microcontrollore di diversi tipi di sensori in pochi minuti e riconfigurarlo successivamente.

Il modulo è adatto alla realizzazione rapida di prototipi con più sensori in parallelo, ad esempio per rilevare contemporaneamente temperatura, umidità e pressione atmosferica, oppure per combinare più motori e interruttori in un unico progetto. La piedinatura stampata consente anche ai principianti di effettuare un collegamento corretto al primo tentativo.

Per il funzionamento, oltre al Pico, è necessario un alimentatore o una fonte di alimentazione con la tensione richiesta dai componenti collegati. La tensione di alimentazione dello Shield dipende dal Pico collegato, solitamente 5 V o 3,3 V. Il Pico e i relativi sensori o attuatori devono essere acquistati separatamente prima dell'assemblaggio.

Avvertenza di sicurezza

Il modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è progettato per l'installazione nell'impianto elettrico domestico. Prestare attenzione alla corretta polarità quando si collegano fonti di alimentazione esterne. Prima della messa in funzione, consultare un elettricista qualificato per qualsiasi intervento su installazioni elettriche o nelle loro vicinanze.

Contenuto della confezione

• 1x Sensorshield GPIO per Raspberry Pi Pico
