Master-GY-SHT30-D / GY-SHT35-D sensore digitale di temperatura e umidità

Panoramica del prodotto

• Sensore digitale di temperatura e umidità con interfaccia I2C
• Intervallo di misurazione della temperatura da -40 a +125 °C
• Intervallo di misurazione dell'umidità da 0 a 100 % di umidità relativa
• Precisione della temperatura ±0,2 °C, dell'umidità ±1,5 % nell'intervallo ottimale
• Tensione di esercizio da 2,15 a 5,5 V
• ADC integrato, fornito già calibrato

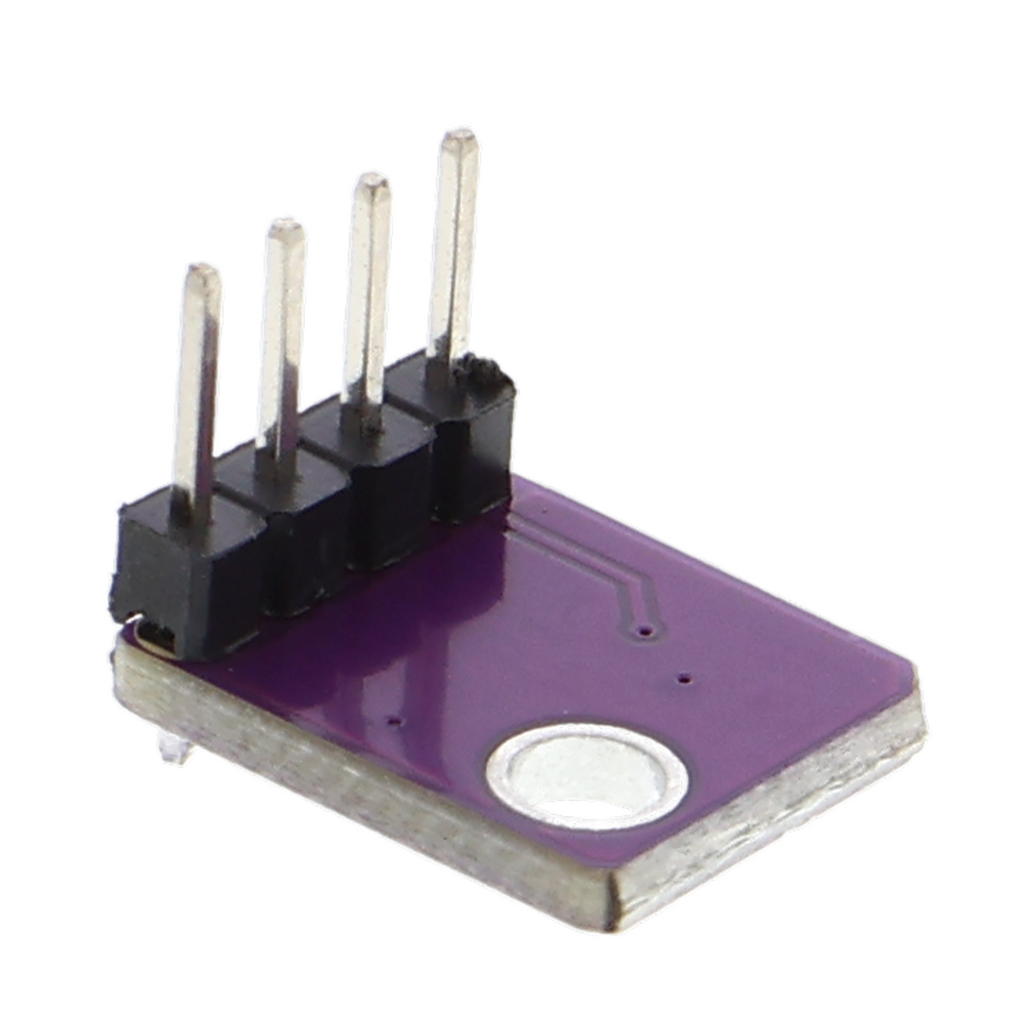

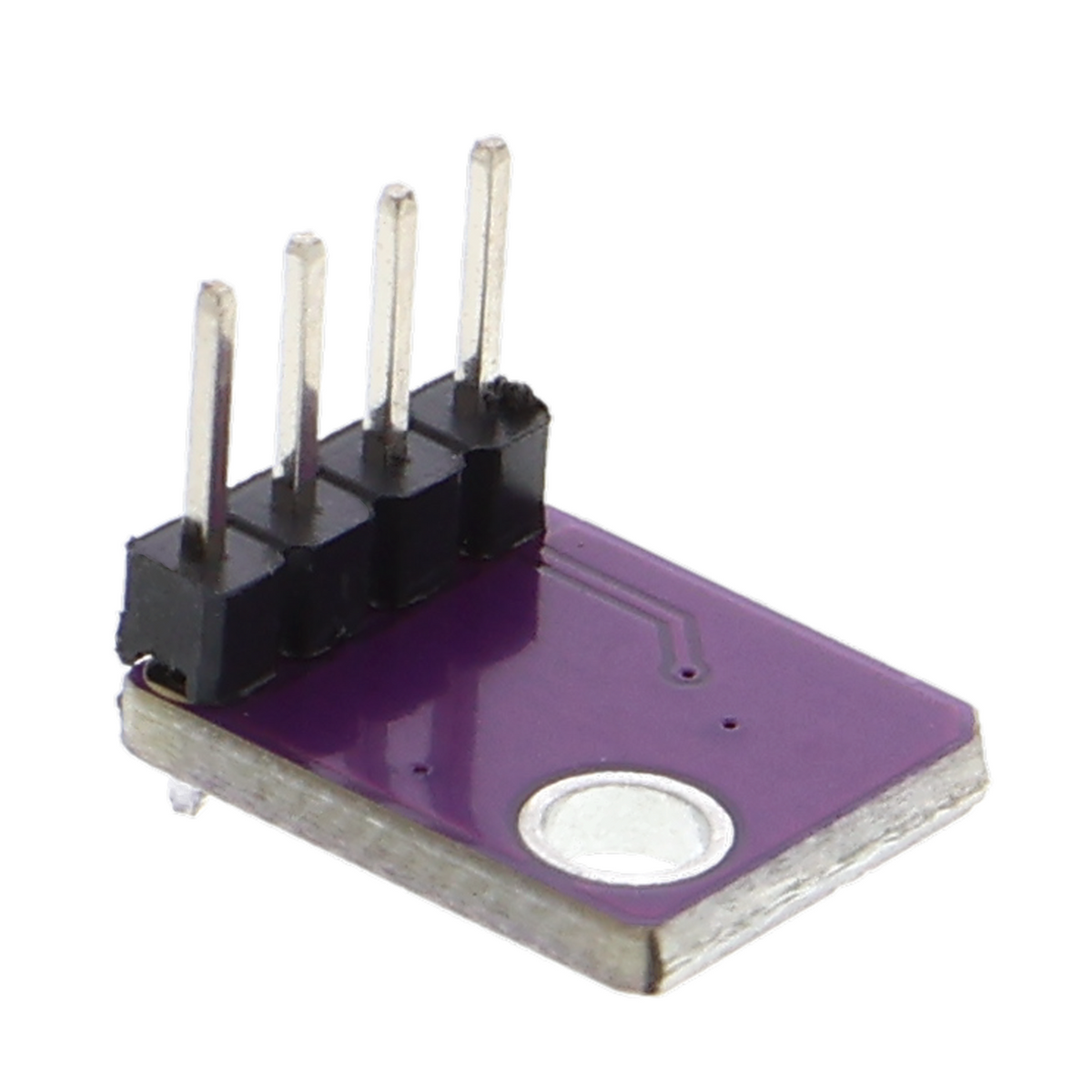

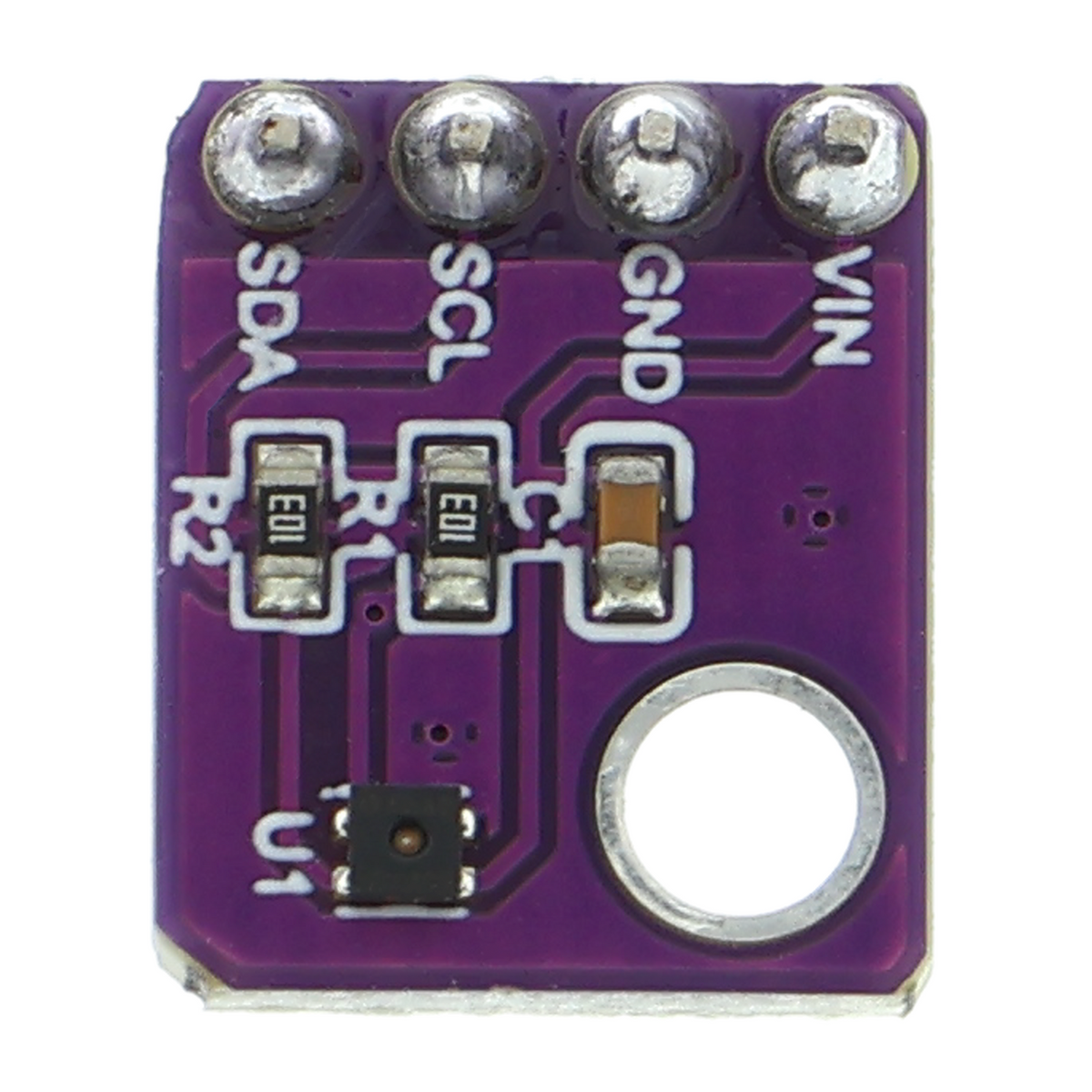

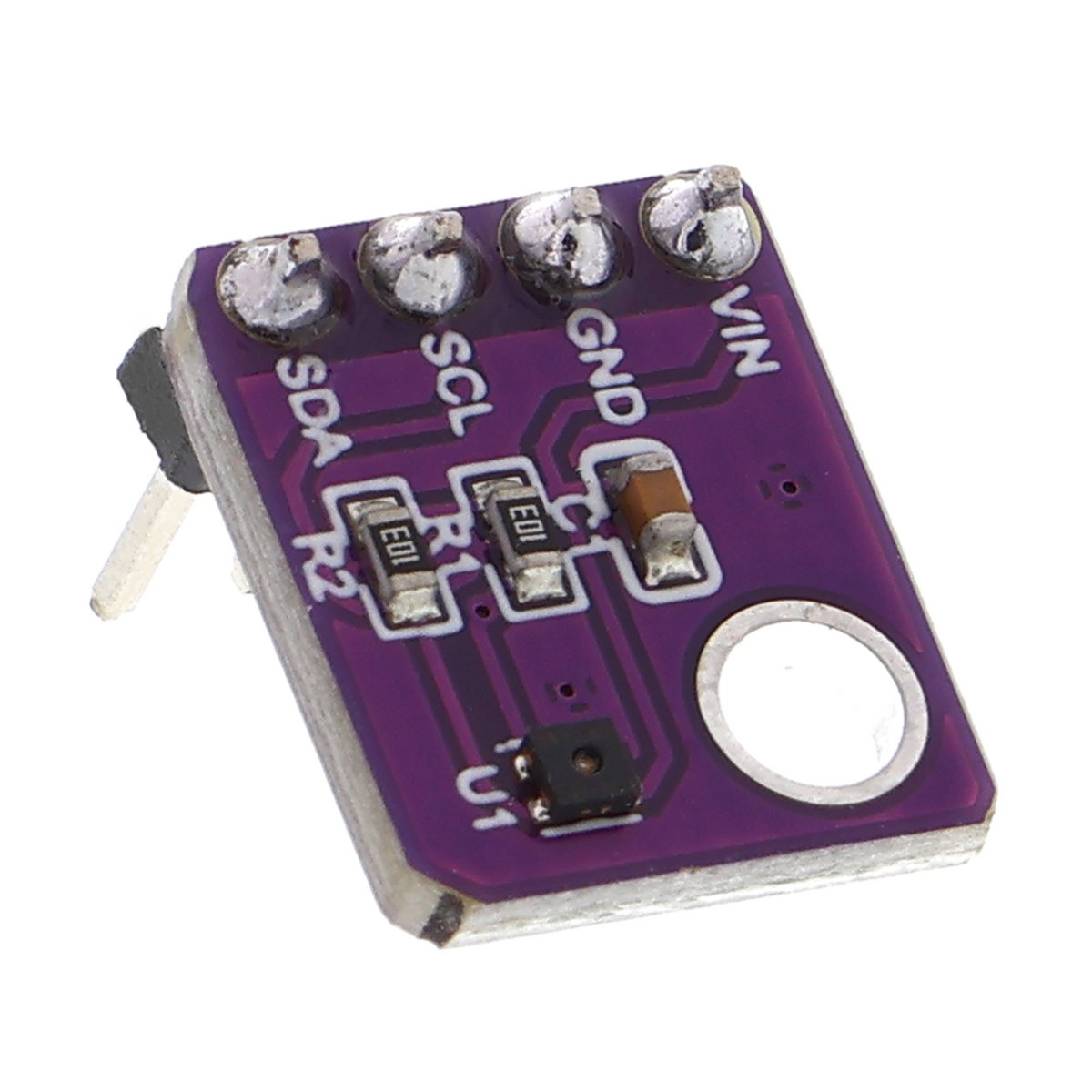

• Struttura compatta con quattro connessioni

Descrizione del prodotto

Questo sensore digitale rileva contemporaneamente la temperatura e l'umidità dell'aria tramite un'interfaccia I2C e fornisce i valori misurati in formato digitale. Il modulo opera nell'intervallo da -40 a +125 °C e rileva un'umidità da 0 a 100 %, con una precisione ottimale nell'intervallo di temperatura intermedio. Il convertitore analogico integrato è calibrato in fabbrica, rendendo superflua la ricalibrazione.

La connessione I2C consente di collegare più sensori in parallelo a un bus, riducendo così il numero di pin del microcontrollore necessari. La tensione di esercizio da 2,15 a 5,5 V permette il collegamento diretto a schede con livelli logici da 3,3 V o 5 V. Il consumo energetico in modalità standby è nettamente inferiore a 1 mA, mentre durante il funzionamento attivo è tipicamente inferiore a 5 mA.

Il sensore è adatto per dispositivi di climatizzazione degli ambienti, stazioni meteorologiche, monitoraggio del clima nei magazzini e incubatori. Viene utilizzato anche in progetti portatili per la misurazione ambientale. Nei sistemi automatizzati può controllare il riscaldamento e la ventilazione quando la temperatura o l'umidità superano o scendono al di sotto di determinati valori soglia.

Sono necessari un microcontrollore o un computer a scheda singola con interfaccia I2C e resistori di pull-up sulle linee dati, qualora non siano già presenti sul sistema di supporto. L'alimentazione viene fornita tramite gli ingressi della tensione di esercizio.

Avvertenza di sicurezza

Durante il cablaggio, prestare attenzione alla corretta polarità dell'alimentazione. Il modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è progettato per l'integrazione negli impianti elettrici domestici. In caso di domande sull'utilizzo in sistemi collegati alla rete elettrica, consultare un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

• 1x GY-SHT3x-D sensore digitale di temperatura e umidità
