Regolatore di carica BMS HX-3S-01 da 10A per 3 batterie al litio Li-ion 18650

Panoramica del prodotto

• Regolatore di carica per moduli batteria agli ioni di litio 3S con celle 18650
• Corrente di carica massima di 10 A
• Circuito integrato di protezione da sovraccarica, scarica profonda e cortocircuito
• Spegnimento automatico a carica completa

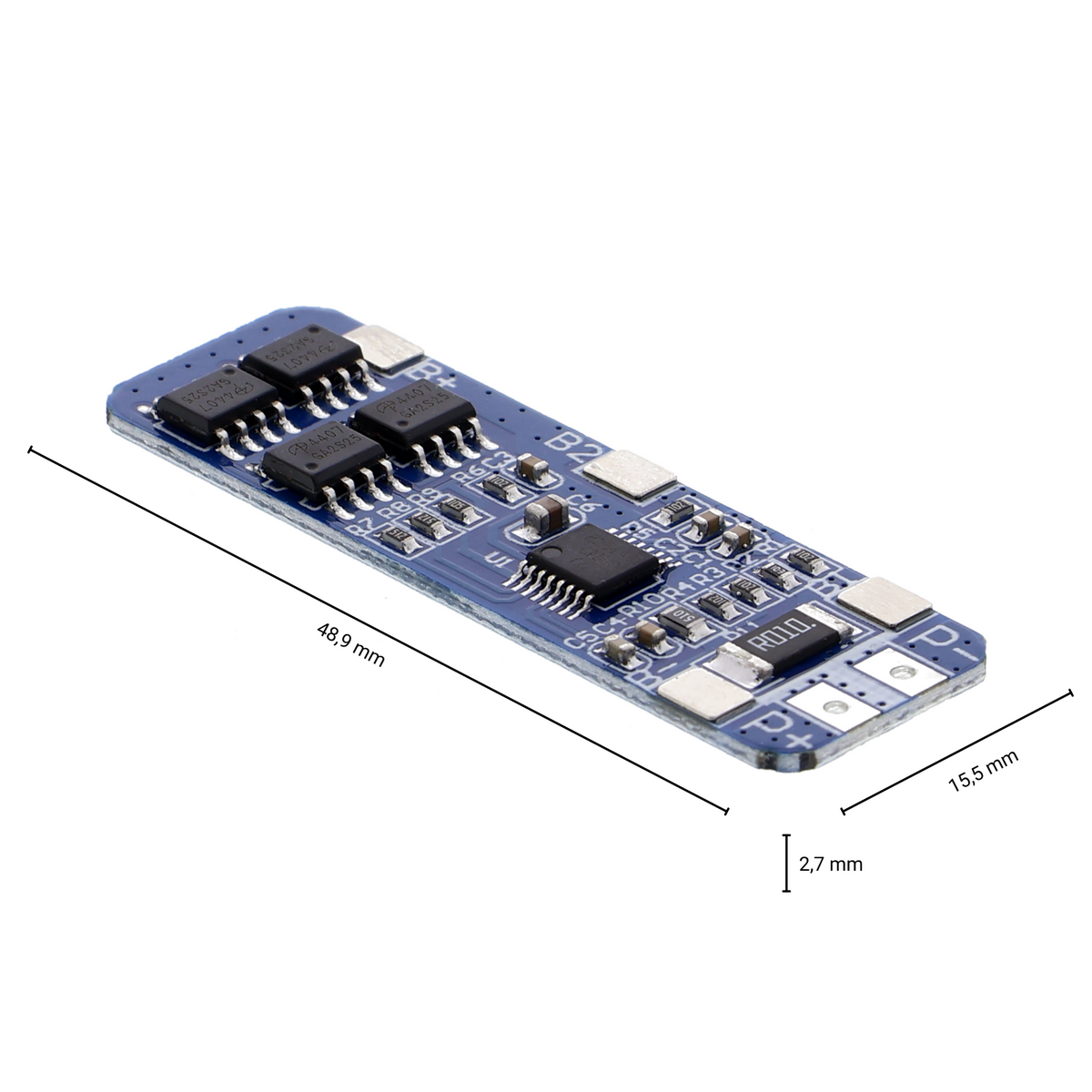

• Design compatto con collegamento diretto alle celle
• Tensione di esercizio da 9 a 12,6 V in modalità 3S

Descrizione del prodotto

Questo regolatore di carica gestisce il processo di ricarica di pacchi batteria agli ioni di litio con tre celle 18650 collegate in serie. Durante la ricarica, l'elettronica monitora la tensione e la corrente per proteggere le celle dalla sovratensione. Con una corrente di carica massima di 10 A, il regolatore ricarica anche pacchi batteria più grandi in tempi adeguati.

I circuiti di protezione sono integrati e funzionano automaticamente. Il circuito di protezione da sovraccarica interrompe la ricarica quando le celle raggiungono la tensione nominale. La protezione dalla scarica profonda interrompe la corrente di scarica quando la batteria scende al di sotto di una tensione critica. Una protezione da cortocircuito limita la corrente in caso di collegamento diretto tra positivo e negativo. In questo modo non è necessario un circuito di protezione esterno.

Gli ambiti di impiego includono alimentatori portatili per luci a LED e dispositivi elettronici, pacchi batteria per utensili elettrici o sistemi di accumulo energetico modulari per progetti di robotica. Il regolatore è adatto anche alla realizzazione di pacchi batteria ricaricabili per applicazioni di modellismo o come stazione di ricarica per sistemi di accumulo energetico ad alte prestazioni.

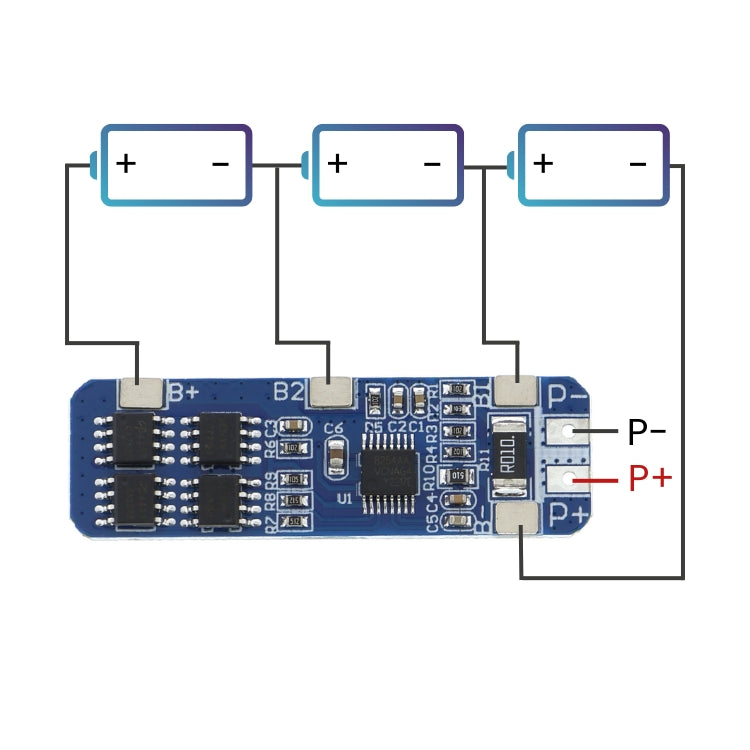

Il collegamento avviene direttamente alle tre celle della batteria, in genere tramite piazzole di saldatura o contatti a innesto. Per il funzionamento è necessaria una fonte di alimentazione esterna da 9 a 12,6 V. Non è necessario monitorare il processo di ricarica con ulteriori dispositivi elettronici, poiché il regolatore si spegne automaticamente quando viene raggiunta la carica completa.

Avvertenza di sicurezza

Le celle agli ioni di litio possono incendiarsi in caso di sovraccarica, sovracorrente o cortocircuito. Questo prodotto è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo. Non è destinato all'installazione nella rete elettrica domestica. In caso di domande sull'uso sicuro o sul processo di ricarica, prima della messa in funzione è necessario consultare un tecnico qualificato.

Contenuto della confezione

• 1x modulo di ricarica BMS da 10 A per batteria al litio Li-ion 3x 18650
