Esercizio di saldatura: amplificatore audio LM386 -10W per altoparlanti

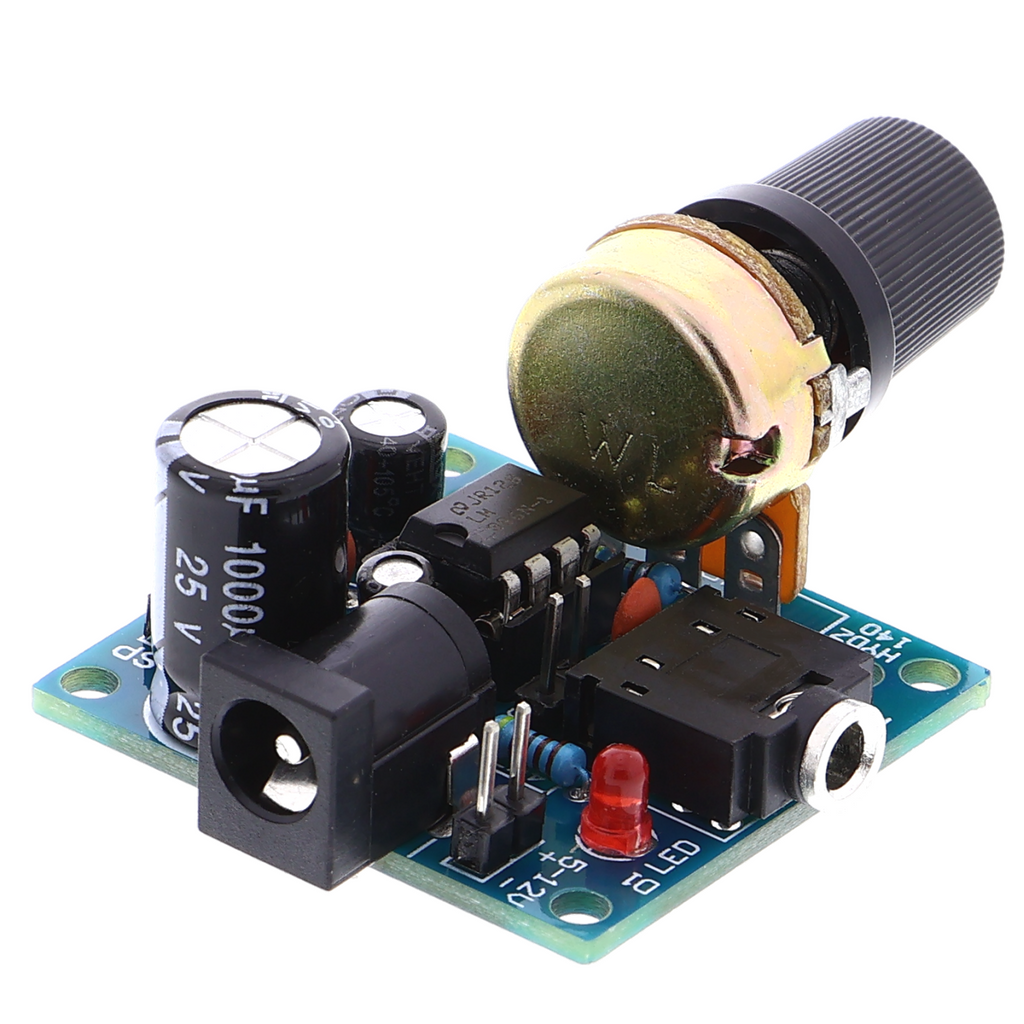

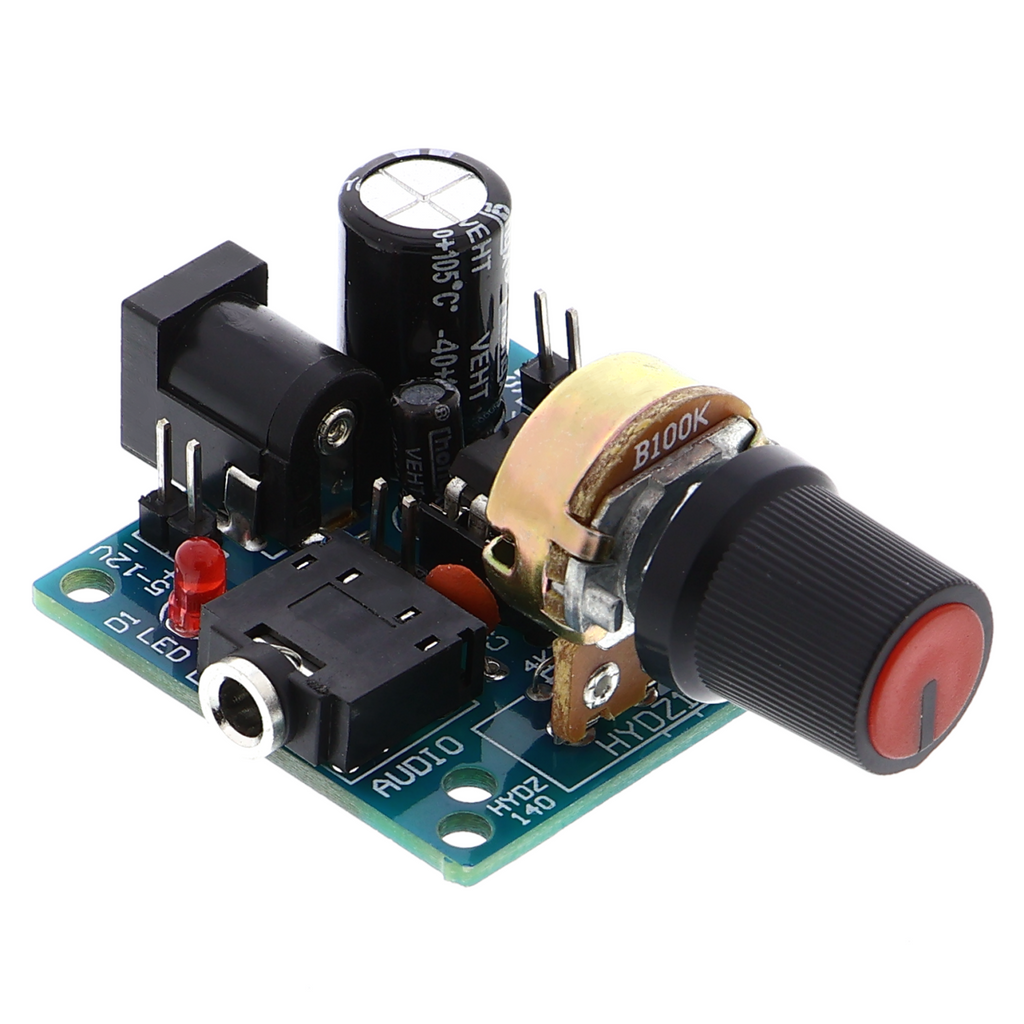

Panoramica del prodotto

• Esercizio di saldatura per la realizzazione di un amplificatore audio da 10 W con il circuito integrato amplificatore operazionale LM386
• Realizzato su un circuito stampato in formato europeo (100 * 80 mm)
• Circuito stampato già popolato, sono necessarie operazioni di saldatura
• Alimentazione da 9 a 12 V CC
• Ingresso audio tramite presa jack da 3,5 mm, uscita per altoparlante su morsetti a vite
• Il ridotto numero di componenti consente di fare le prime esperienze di saldatura su un circuito pratico

Descrizione del prodotto

Questo kit serve per realizzare un semplice amplificatore audio e consente di acquisire le competenze di base nella saldatura. Il componente principale è l'LM386, un amplificatore operazionale specializzato per applicazioni audio, che amplifica i segnali nella gamma delle basse frequenze e può fornire fino a 10 watt a un altoparlante. Il guadagno può essere selezionato tramite un ponticello di configurazione tra 20 e 200 volte, a seconda dell'ampiezza massima ammessa per il segnale d'ingresso.

Il modulo viene alimentato con una tensione da 9 a 12 volt e richiede quindi un semplice alimentatore o più batterie collegate in serie; le comuni tensioni degli alimentatori switching da 5 o 24 volt non possono essere utilizzate. L'uscita audio pilota altoparlanti con impedenza a partire da circa 4 ohm, in genere piccoli altoparlanti a banda larga o altoparlanti magnetici provenienti da vecchi apparecchi radio.

Il circuito è adatto per amplificare i segnali provenienti da sensori con uscita analogica, per l'ascolto di segnalazioni a bassa frequenza dei sensori o come semplice uscita di un generatore di segnali per allestimenti di misura. È inoltre possibile pilotare toni di allarme o generare segnali di feedback nei circuiti di regolazione.

Per le operazioni di saldatura sono sufficienti un semplice saldatore per elettronica, stagno per saldatura e una pompa dissaldante o un aspirastagno per correggere eventuali errori. Il circuito stampato non contiene componenti a montaggio superficiale, il che semplifica la saldatura. Il modulo assemblato può essere collegato direttamente a un dispositivo con ingresso audio analogico; sono necessari i regolatori di livello sulla sorgente per evitare distorsioni, poiché il guadagno può essere molto elevato.

Avvertenza di sicurezza

Il saldatore raggiunge temperature superiori a 350 °C e può causare ustioni; utilizzarlo esclusivamente in modo corretto. Questo kit è destinato esclusivamente all'assemblaggio mediante saldatura e al successivo collaudo nell'ambito di progetti di sviluppo, non al funzionamento in installazioni fisse o come sostituto di componenti nell'impianto elettrico domestico. In caso di dubbi sull'alimentazione o sul corretto collegamento del segnale d'ingresso e dell'altoparlante, consultare un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

• 1x Esercizio di saldatura amplificatore audio LM386 -10W per altoparlanti
