Modulo relè ESP32 a 4 canali - Wi-Fi, Bluetooth, 220 V CA / 5-60 V CC

Modulo relè ESP32 a 4 canali con WLAN, Bluetooth e BLE, AC 220 V / DC da 5 a 60 V

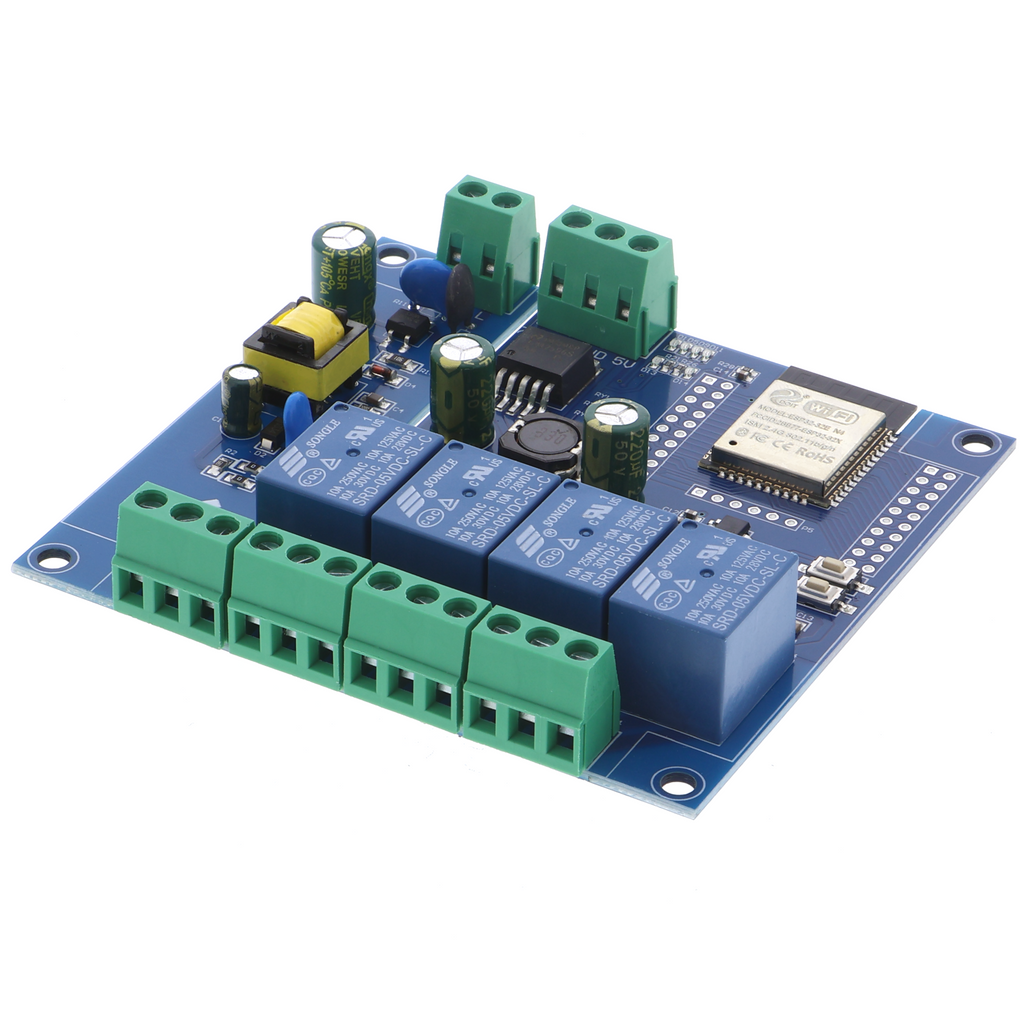

Il modulo relè ESP32 a 4 canali è un modulo di controllo con microcontrollore ESP32 integrato e quattro uscite relè. È adatto per attività di commutazione in progetti IoT, applicazioni Smart Home, automazioni e progetti personali con microcontrollori.

La scheda si basa su un modulo ESP32 e supporta WLAN, Bluetooth e Bluetooth Low Energy. In questo modo è possibile realizzare sistemi di controllo personalizzati, ad esempio tramite server web, app, connessione di rete o MQTT. I quattro canali relè consentono di commutare separatamente più utenze.

Gli ambiti di impiego tipici sono i sistemi Smart Home, i moduli di commutazione wireless, i progetti di automazione, i prototipi di prova, i progetti didattici con ESP32 e le applicazioni in cui si desidera controllare più uscite tramite WLAN o Bluetooth.

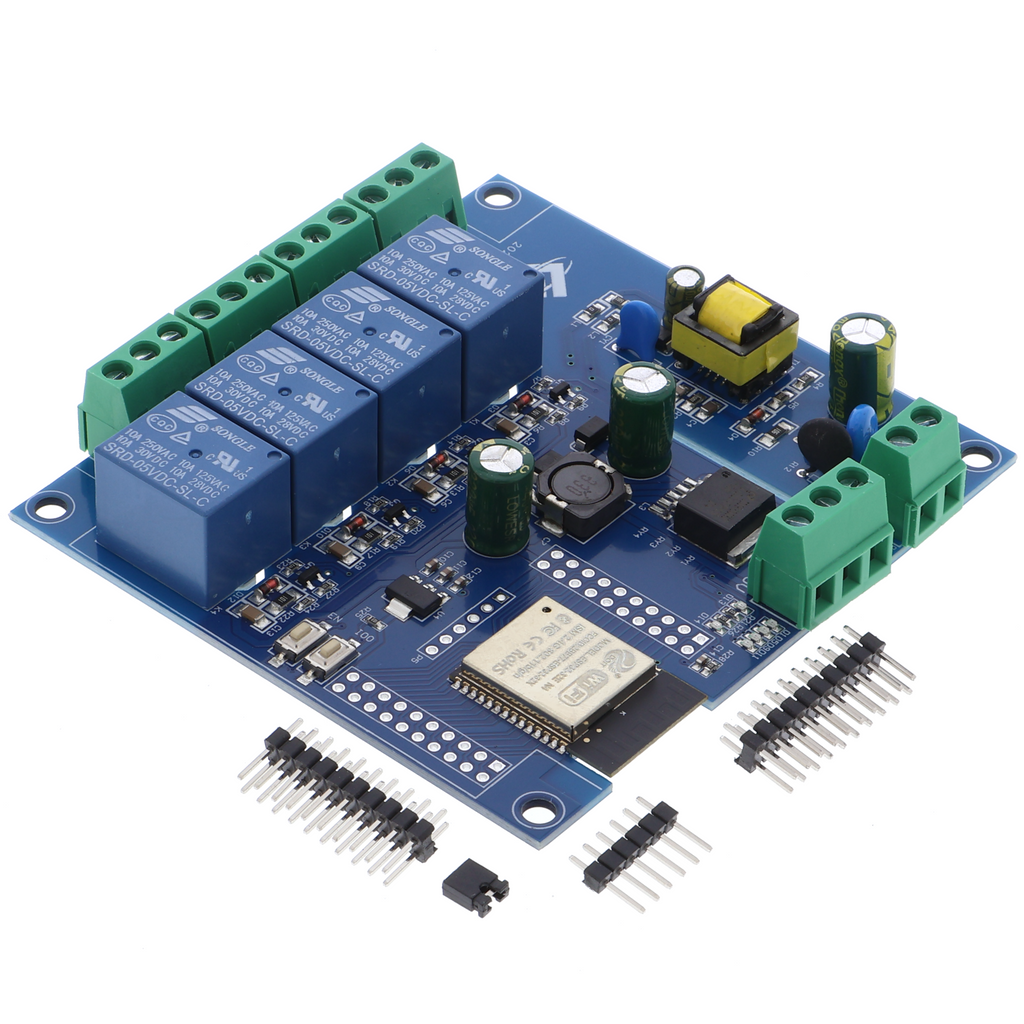

Il modulo dispone di morsetti a vite per i collegamenti dei relè e di ulteriori morsetti per l'alimentazione. Nelle immagini del prodotto sono visibili i connettori a pin inclusi. I connettori a pin inclusi non sono saldati e possono essere saldati se necessario.

Nota:

Secondo la denominazione, questo modulo può essere utilizzato anche per attività di commutazione con AC 220 V. Gli interventi su tensioni di rete devono essere eseguiti esclusivamente da personale qualificato. In caso di utilizzo con tensioni elevate, è necessario adottare misure di protezione adeguate, garantire un isolamento sufficiente, eseguire un montaggio sicuro in un involucro e rispettare le normative vigenti.

Caratteristiche e dati tecnici:

• Tipo di prodotto: modulo relè ESP32
• Microcontrollore / chip: ESP32-WROOM-32E
• Connessione wireless: WLAN, Bluetooth, Bluetooth Low Energy
• Tensione di alimentazione: secondo i dati reperiti AC 220 V / DC da 5 a 30 V
• Numero di canali / ingressi e uscite: 4 canali relè, connessioni I/O disponibili
• Connessioni: morsetti a vite per le uscite relè, morsetti a vite per l'alimentazione, connessioni per connettori a pin
• Interfacce: WLAN, Bluetooth, BLE, connessione di programmazione UART, porta I/O
• Programmabile con: Arduino IDE, ESP-IDF o altri ambienti di sviluppo compatibili con ESP32
• Indicatori di stato: LED di alimentazione, indicatori dei relè, LED programmabile
• Pulsanti: pulsante di programmazione IO0, pulsante Reset
• Memoria: 4 MB Flash secondo i dati reperiti per il modulo ESP32-WROOM-32E
• Potere di commutazione: secondo i dati reperiti fino a 10 A / 250 V AC o 10 A / 30 V DC; verificare la portata massima in base alla marcatura del relè
• Contatti di commutazione: per ogni relè NO, COM e NC
• Materiale / struttura: scheda di sviluppo con relè e circuito stampato blu
• Fori di fissaggio: presenti
• Lunghezza: circa 93 mm
• Larghezza: circa 87 mm
• Altezza: circa 17,10 mm
• Peso: circa 92 g

Contenuto della confezione:

1x modulo relè ESP32 a 4 canali con WLAN, Bluetooth e BLE
3x connettori a pin non saldati, 1x connettore non saldato
