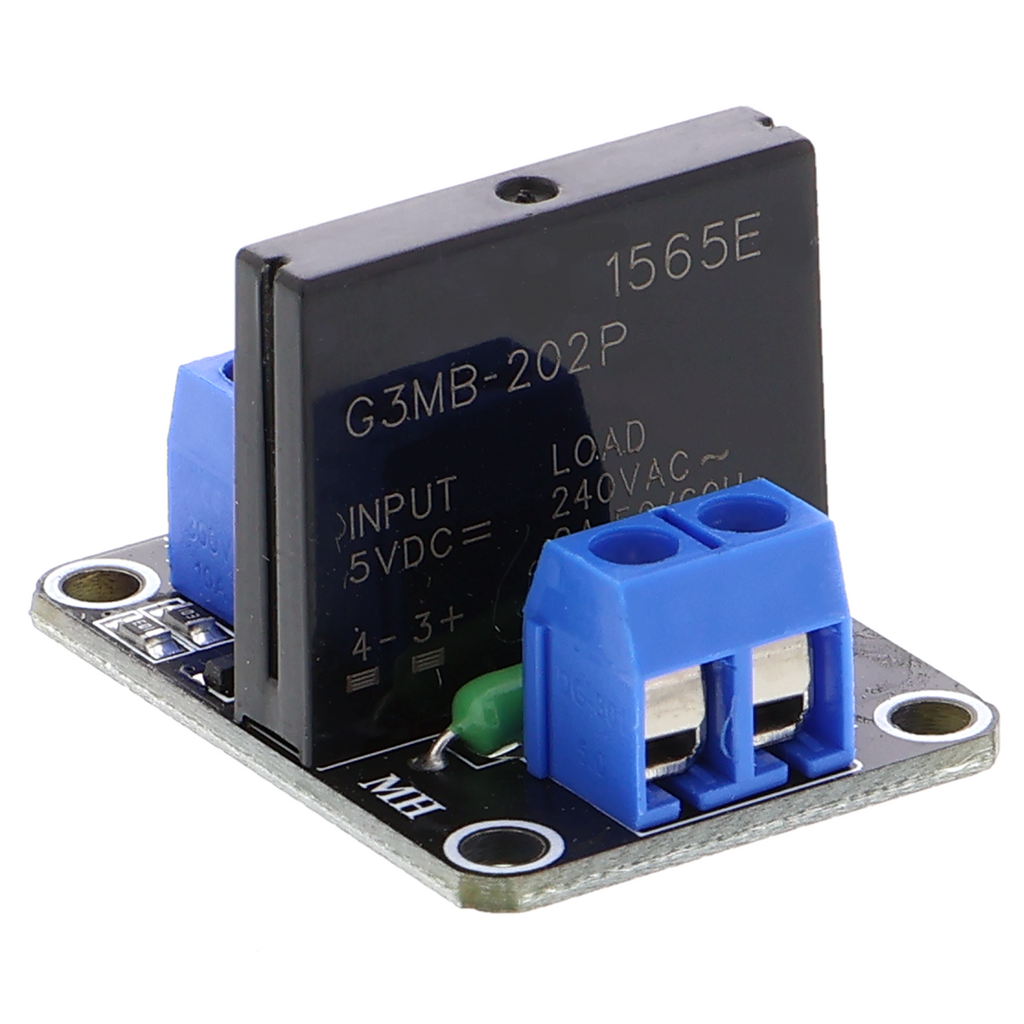

Scheda relè, relè a stato solido - 1 canale, 5V

Panoramica del prodotto

• Modulo relè a stato solido con un canale di commutazione per carichi in corrente alternata
• Separazione galvanica tra lato di controllo e lato del carico tramite optoaccoppiatore
• Controllo tramite segnale digitale con livello logico a 5 V (da 0 a 2,5 V spento, da 3,3 a 5 V acceso)
• Commutazione fino a 240 V AC con un massimo di 2 A, commutazione al passaggio per lo zero della tensione
• Collegamento di entrambi i lati tramite morsetti a vite
• Custodia con funzione di dissipazione del calore, richiede una ventilazione adeguata

Descrizione del prodotto

Il modulo relè a stato solido commuta carichi in corrente alternata tramite un semiconduttore controllato dalla luce e consente di accendere e spegnere lampade, elementi riscaldanti o piccoli motori da un microcontrollore. A differenza dei relè meccanici, il modulo non dispone di contatti mobili, ma utilizza un fototriac per la commutazione del carico. Un optoaccoppiatore separa galvanicamente il lato di controllo dal lato del carico, impedendo che i disturbi raggiungano il circuito logico e garantendo un funzionamento completamente silenzioso.

Il lato di controllo funziona con una tensione continua di 5 V e richiede un'uscita digitale del microcontrollore. Si applica la convenzione secondo cui i segnali inferiori a 2,5 V disattivano il carico, mentre a partire da 3,3 V lo attivano. Poiché il circuito d'ingresso non dispone di protezione contro l'inversione di polarità, durante il collegamento è necessario prestare attenzione alla polarità corretta.

Sul lato del carico è possibile collegare dispositivi in corrente alternata fino a 240 V e 2 A. Il modulo commuta al passaggio per lo zero della tensione, riducendo al minimo gli impulsi di commutazione. In caso di carichi induttivi come motori o trasformatori, durante lo spegnimento si genera una sovratensione; è quindi necessario un componente di protezione esterno.

La custodia dissipa il calore prodotto dal modulo a semiconduttore e deve quindi essere adeguatamente ventilata, in modo da evitare il surriscaldamento del modulo durante il funzionamento. Per il collegamento sono sufficienti i morsetti a vite inclusi nella confezione; è tuttavia necessario un microcontrollore con uscite digitali e interfaccia logica a 5 V.

Avvertenza di sicurezza

I circuiti con tensione di rete devono essere assemblati o modificati esclusivamente da personale qualificato in ambito elettrico. Questo modulo è destinato esclusivamente alla realizzazione di prototipi e ad attività di test e sviluppo e non è adatto all'installazione nell'impianto elettrico domestico. In caso di dubbi sul collegamento corretto a utenze in corrente alternata, prima della messa in funzione è necessario consultare un tecnico qualificato.

Contenuto della confezione

• 1x scheda relè. Relè a stato solido - 1 canale, 5 V
