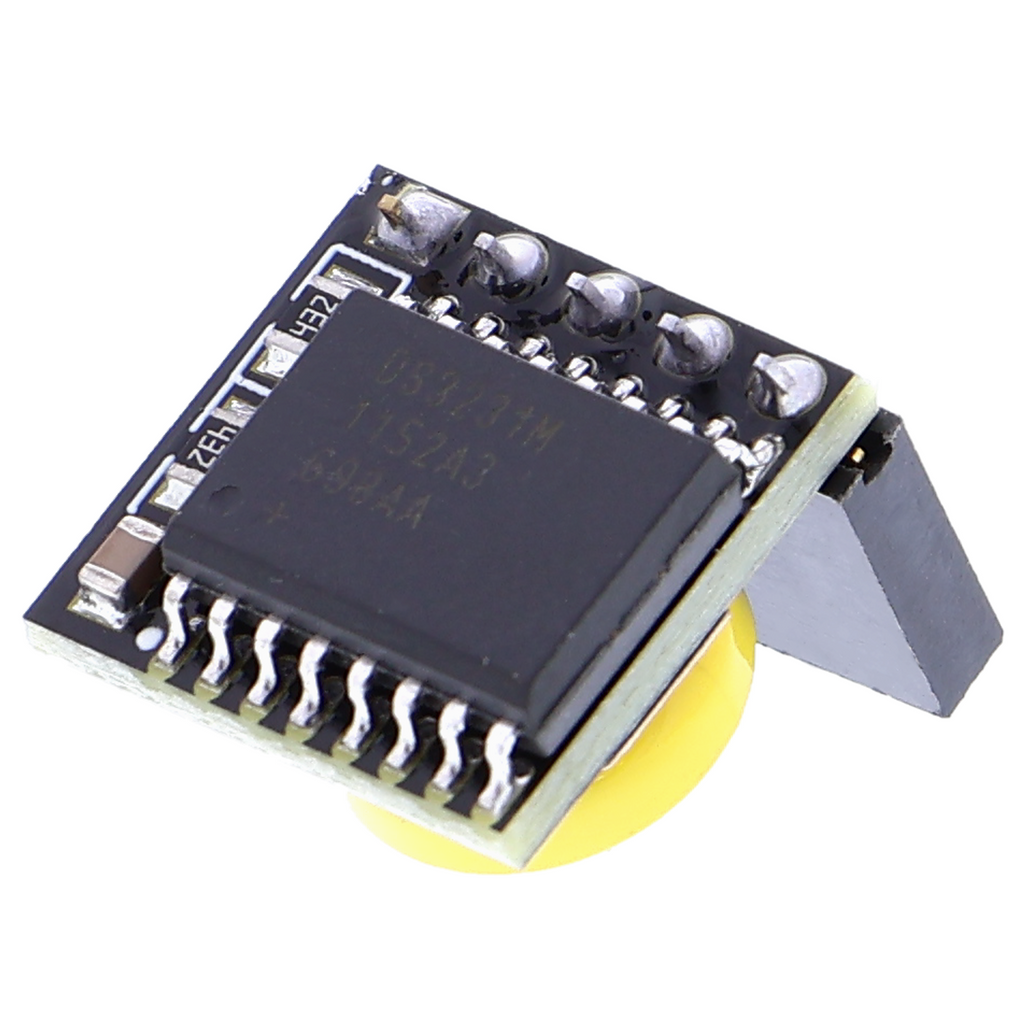

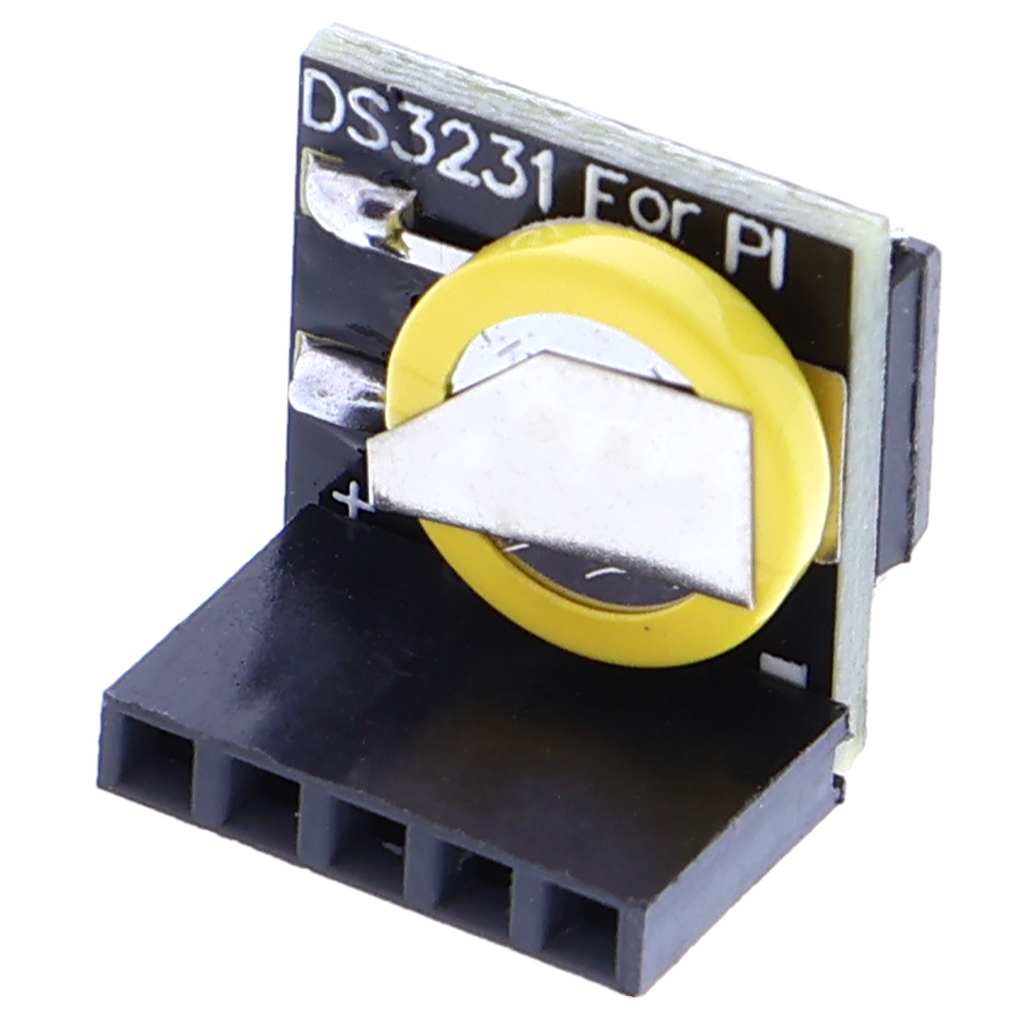

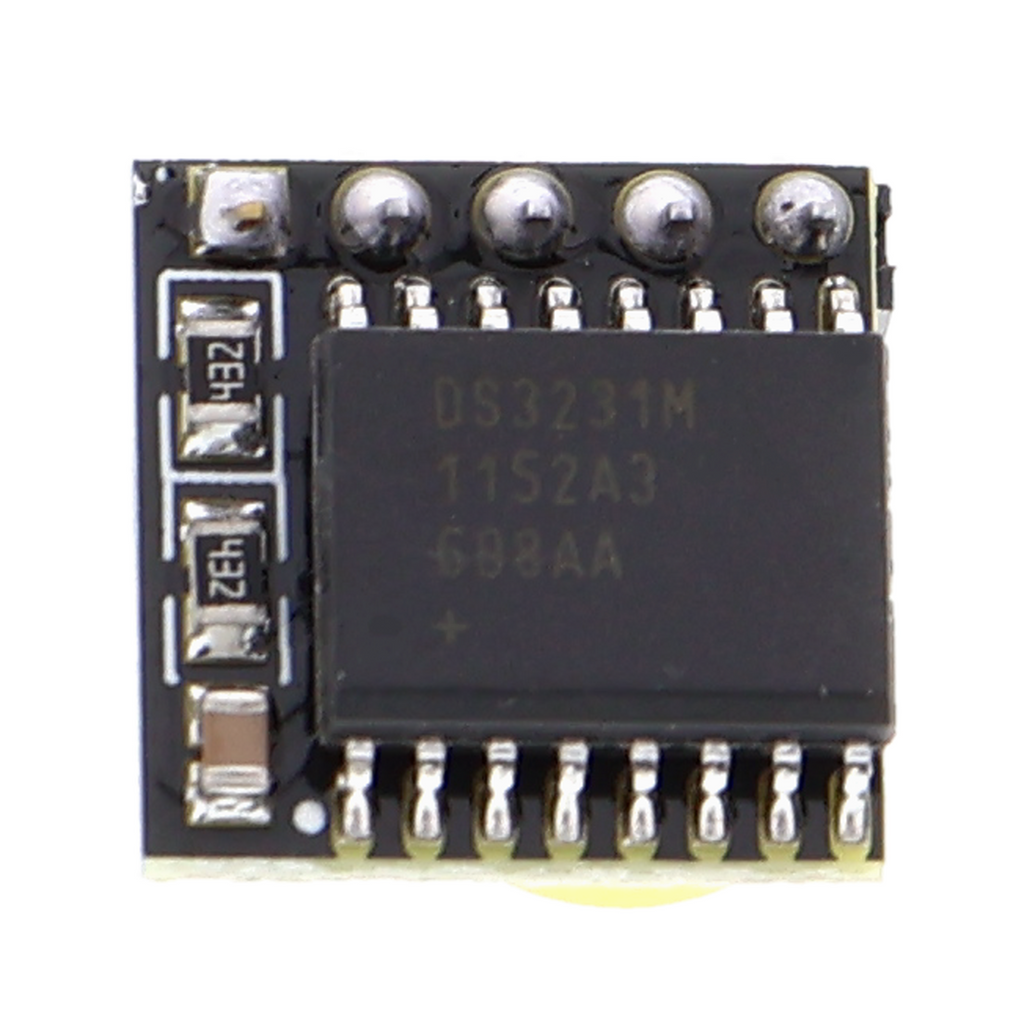

Modulo orologio DS3231 per Raspberry Pi

Panoramica del prodotto

• Orologio in tempo reale (modulo RTC) con oscillatore al quarzo preciso per Raspberry Pi
• Intervallo di misurazione della temperatura da -40 a +85 °C, precisione della deviazione temporale ±2 ppm
• Interfaccia I2C, richiede due pin GPIO (SDA, SCL)
• Batteria a bottone CR2032 tampone che mantiene l'ora di sistema durante le interruzioni di corrente
• Piccola scheda (circa 30 * 25 mm) con connettori a pin per il montaggio diretto
• Compensazione integrata della temperatura per una precisione costante

Descrizione del prodotto

Un modulo di orologio in tempo reale con chip DS3231 fornisce l'ora di sistema esatta anche quando il Raspberry Pi è spento o non dispone di una connessione Internet. Il bus I2C richiede soltanto due linee dati e le condivide con altri moduli che utilizzano anch'essi I2C, mantenendo così basso il numero di pin necessari.

Il modulo funziona indipendentemente da Internet e mantiene l'ora grazie a una batteria integrata, controllata dall'oscillatore al quarzo. Dopo un'interruzione di corrente non è necessario reinserire l'ora corrente, un vantaggio particolarmente utile nei progetti senza connessione di rete o nelle applicazioni remote. La misurazione interna della temperatura consente inoltre di leggere la temperatura ambiente corrente tramite la stessa interfaccia I2C.

Le applicazioni spaziano dai datalogger, che memorizzano i timestamp anche offline, ai dispositivi IoT progettati per funzionare senza sincronizzazione temporale esterna. Anche i progetti di automazione con processi programmati in base all'ora ne traggono vantaggio, poiché l'azione pianificata non viene omessa quando la rete si interrompe. Anche le semplici stazioni meteorologiche utilizzano il modulo per associare con precisione temporale i propri valori di misurazione.

L'oscillatore al quarzo mantiene una deviazione massima di due milionesimi di secondo per secondo, che in condizioni reali corrisponde a un errore di circa due secondi per milione di secondi di funzionamento. La batteria CR2032 dura generalmente diversi anni prima di dover essere sostituita. Il collegamento avviene tramite i quattro conduttori 5 V, GND, SDA e SCL; il modulo supporta sia livelli logici da 3,3 V sia da 5 V e può essere collegato direttamente ai GPIO del Raspberry Pi.

Avvertenza di sicurezza

Questo modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo. La batteria CR2032 non deve essere cortocircuitata, saldata o danneggiata. Non installare nel circuito elettrico domestico.

Contenuto della confezione

• 1* modulo orologio DS3231 per Raspberry Pi
