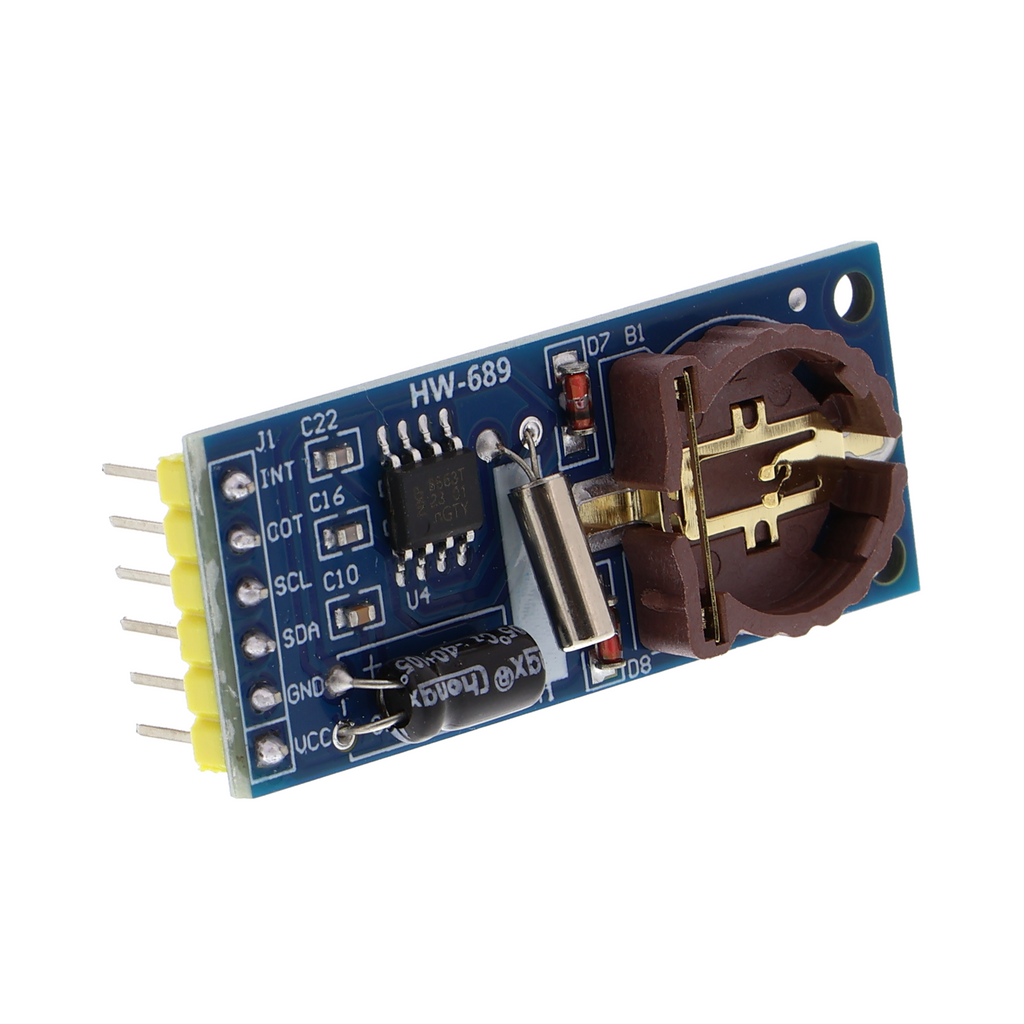

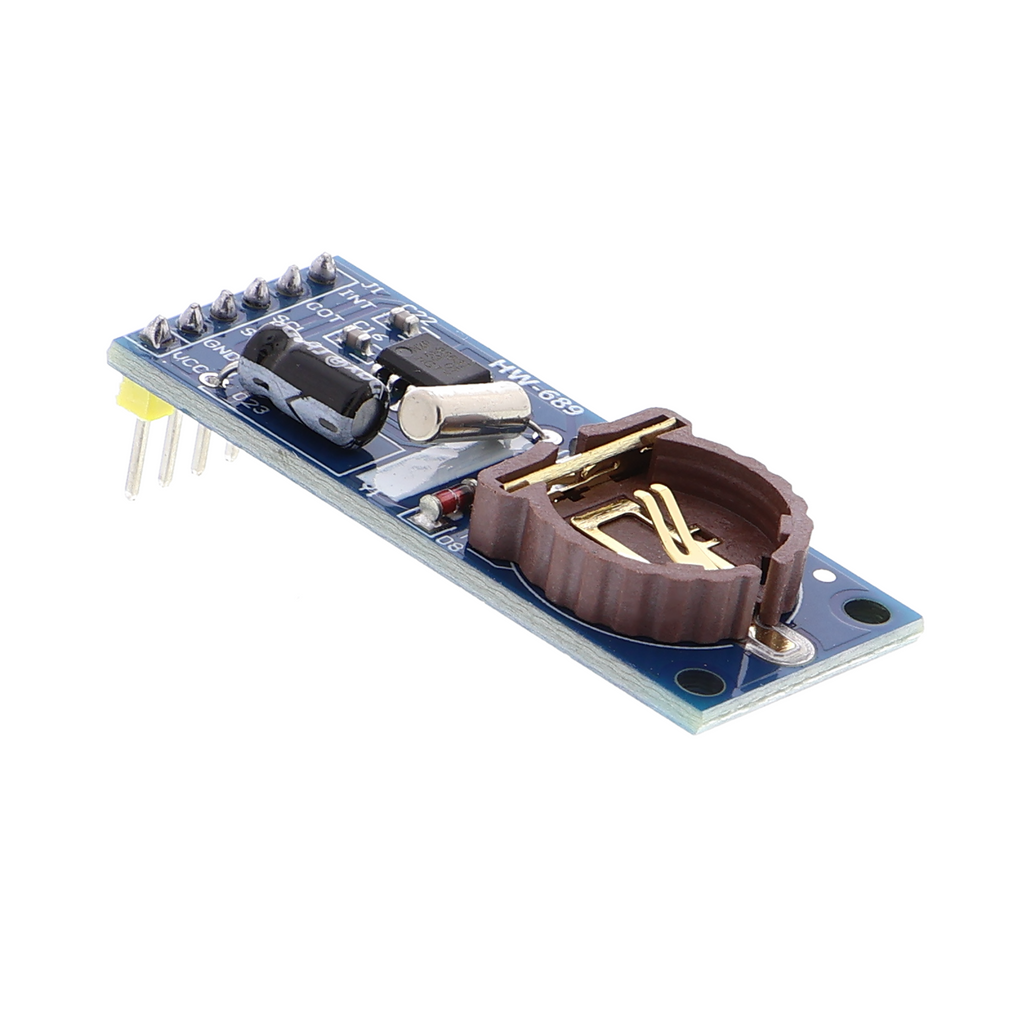

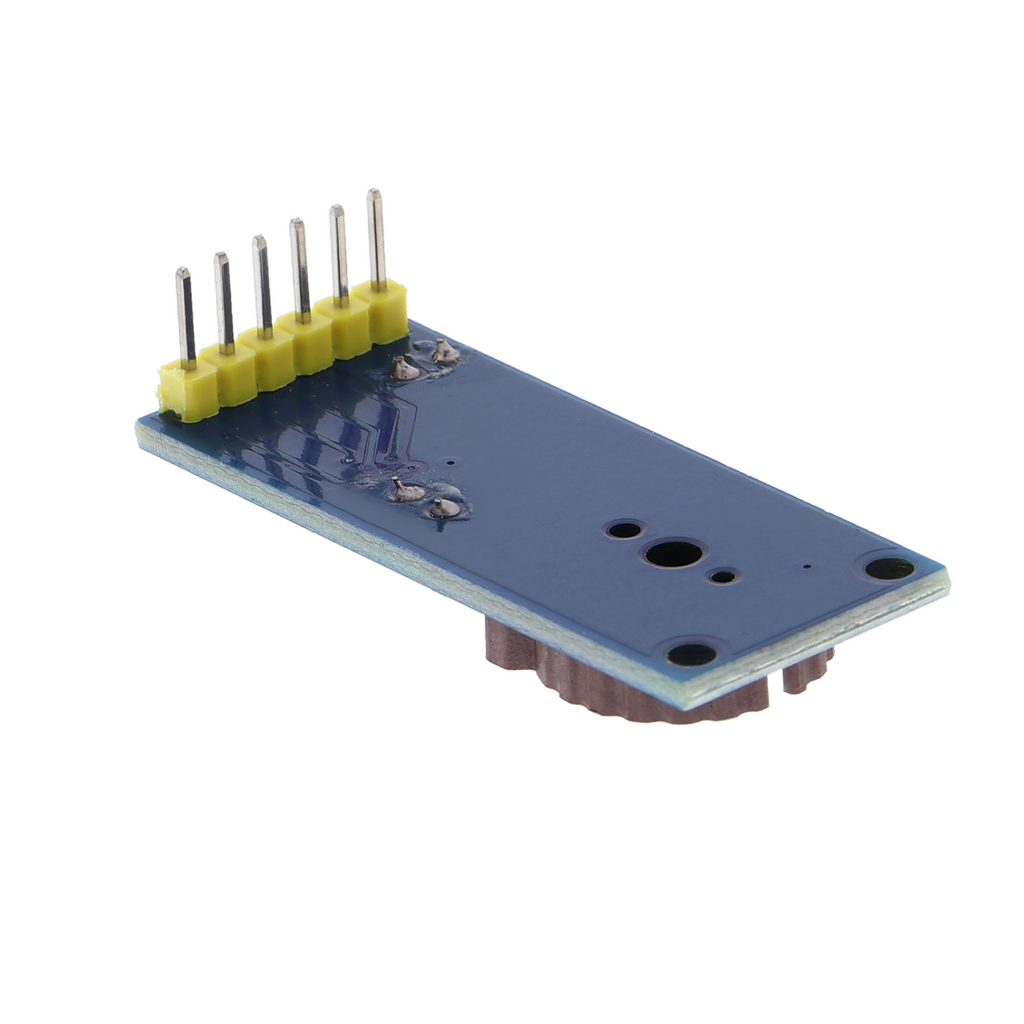

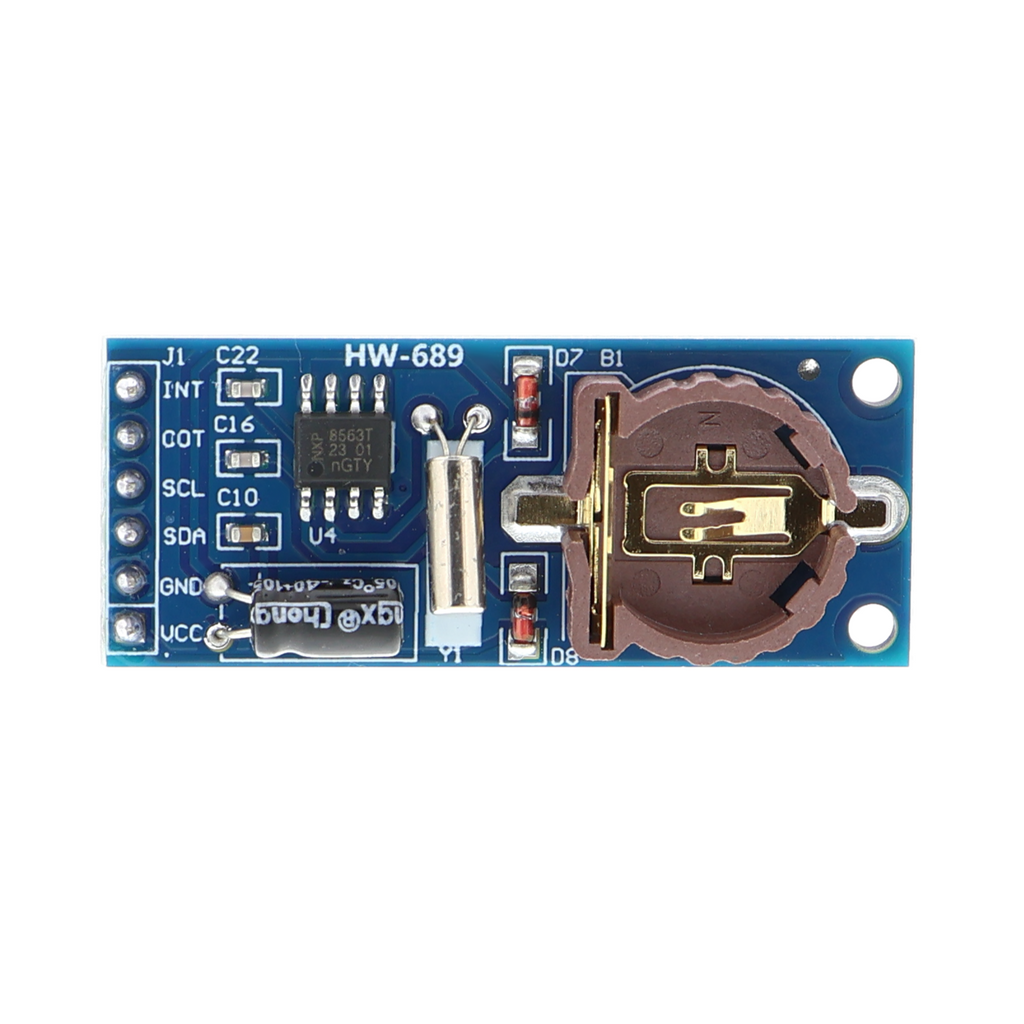

Modulo RTC PCF8563 per Arduino

Panoramica del prodotto

• Modulo orologio in tempo reale con alimentazione a batteria per Arduino e schede compatibili
• Misura data e ora con una precisione di ±3 secondi al mese
• Interfaccia I2C per un facile collegamento ai microcontrollori
• Conserva l'ora anche in assenza di alimentazione grazie alla batteria di backup integrata
• Tensione di alimentazione 5 V, compatibile con le schede Arduino standard
• Scheda con pin strip già saldati per il collegamento alle breadboard per prototipazione

Descrizione del prodotto

Il modulo PCF8563 è un orologio in tempo reale per la misurazione dell'ora nei progetti Arduino e in altri sistemi con interfaccia I2C. Tiene traccia della data e dell'ora anche quando l'alimentazione viene interrotta. Questo è possibile grazie a una batteria di backup integrata, che mantiene autonomamente in funzione il circuito dell'orologio.

Il modulo funziona tramite il bus I2C, il che significa che condivide una linea dati a due fili con altri sensori e moduli I2C, riducendo così il numero di collegamenti necessari. Per il funzionamento sono sufficienti cinque volt. Uno scostamento di circa tre secondi al mese è sufficiente per molte applicazioni; se necessario, è possibile regolare l'ora tramite Arduino.

Gli scenari di utilizzo tipici includono i data logger, che registrano ogni valore misurato con un timestamp, oppure gli impianti che devono attivare attuatori a orari prestabiliti. Un modulo di questo tipo viene spesso utilizzato anche nei sistemi di allarme o nei dispositivi per la misurazione del tempo. Anche se Arduino è rimasto spento per una settimana, il dispositivo si avvia quindi con l'ora corretta.

È necessario disporre di un Arduino o di un'altra scheda a circuito singolo con collegamenti I2C e una tensione di alimentazione di cinque volt. La comunicazione avviene tramite librerie disponibili per gli ambienti di sviluppo più comuni. Un semplice sistema di collegamento tramite cavi e connettori consente di realizzare il montaggio senza saldature.

Avvertenza di sicurezza

Assicurati di inserire la batteria con la polarità corretta. Il modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è adatto all'installazione nell'impianto elettrico domestico.

Contenuto della confezione

• 1x modulo RTC PCF8563 per Arduino
