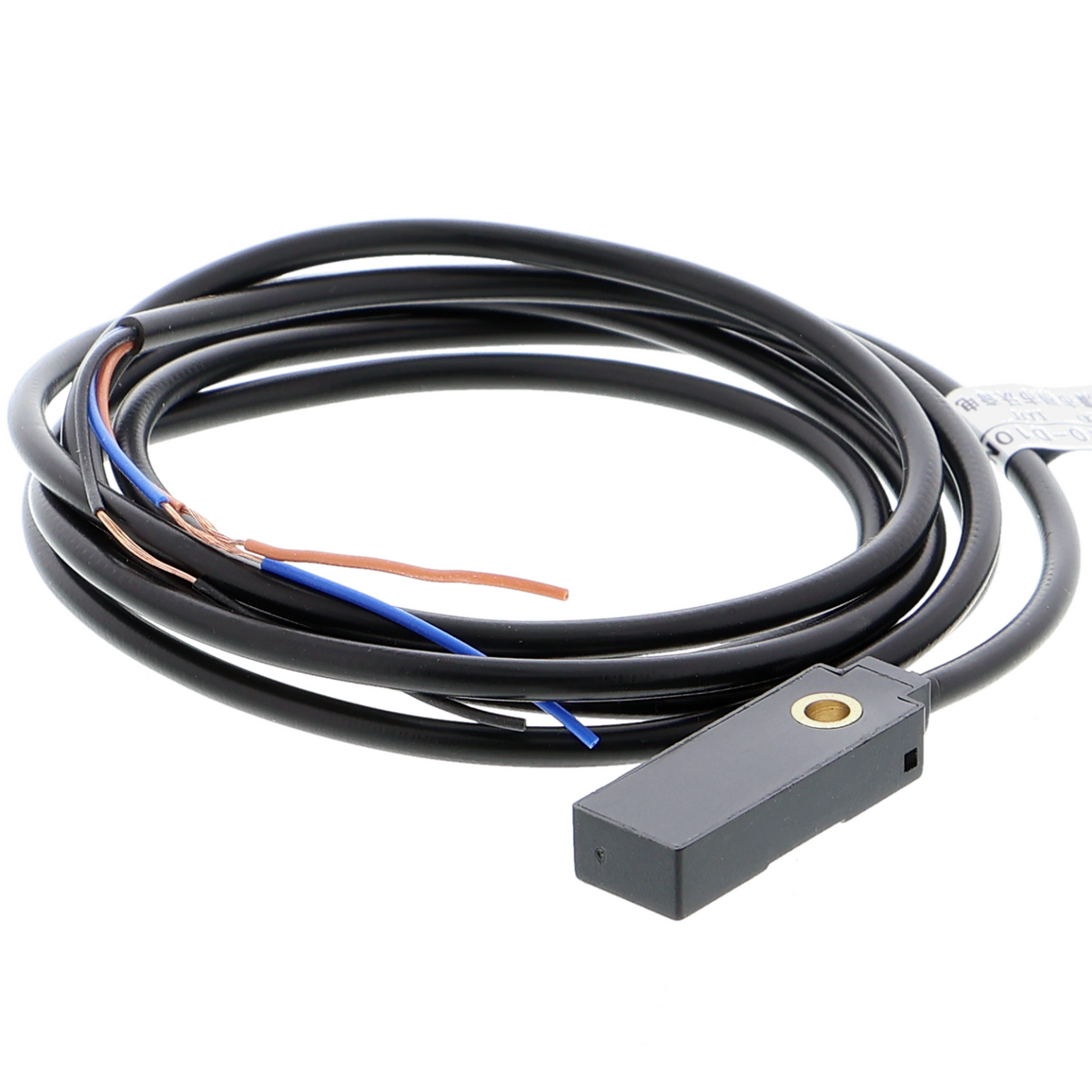

Interruttore magnetico / interruttore induttivo / sensore Hall 6-36 V NPN HE10-D10NK

Panoramica del prodotto

• Interruttore magnetico con sensore a effetto Hall, commutazione senza contatto
• Sensibilità di intervento di circa 20-30 mT
• Alimentazione da 6 a 36 V CC
• Uscita a collettore aperto con linea libera per la commutazione o il controllo
• Piccolo alloggiamento in plastica con fori di fissaggio M3

Descrizione del prodotto

Il sensore Hall utilizza il campo magnetico come attivatore e commuta senza contatto, ideale in tutti i casi in cui gli interruttori meccanici sarebbero soggetti a usura o in cui la presenza di sporco potrebbe compromettere il funzionamento. L'ampio intervallo di alimentazione da 6 a 36 V rende il modulo flessibile per l'impiego in sistemi con alimentazioni diverse, senza richiedere regolatori aggiuntivi.

Il sensore interviene con campi magnetici a partire da circa 20-30 millitesla. L'uscita a collettore aperto richiede una propria resistenza di pull-up e, quando un magnete si trova nell'area di rilevamento, porta attivamente il segnale verso massa. Ciò consente di controllare direttamente gli ingressi logici oppure, con limitazione della corrente, uscite per relè e LED.

Gli scenari di utilizzo tipici spaziano dai contatti per porte nei sistemi di sicurezza al rilevamento dei cambiamenti di posizione durante i movimenti, fino alla misurazione della velocità di rotazione su alberi rotanti dotati di un magnete incollato. Anche nei sistemi automatizzati per prove sui materiali o nel controllo dei movimenti degli azionamenti, il sensore consente di rilevare gli stati in modo verificabile, senza consumare la propria vita utile di commutazione.

Per il funzionamento, oltre alla tensione di alimentazione, è necessaria una resistenza di pull-up, generalmente compresa tra 1 e 10 kΩ e collegata al positivo dell'alimentazione. La distanza di rilevamento dipende dall'intensità e dall'orientamento del campo magnetico e in genere è di pochi centimetri. Il sensore funziona solo in presenza di un campo magnetico esterno, che deve essere presente attivamente o applicato a un componente.

Indicazioni di sicurezza

Controlla la polarità e l'intervallo di tensione consentito prima del collegamento. Il prodotto è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è previsto per l'uso nell'impianto elettrico domestico. Gli interventi sull'impianto elettrico domestico o nelle sue vicinanze, così come su altre installazioni elettriche, sono riservati a personale qualificato; in caso di dubbio, consulta un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

• 1x interruttore magnetico 6-36V
