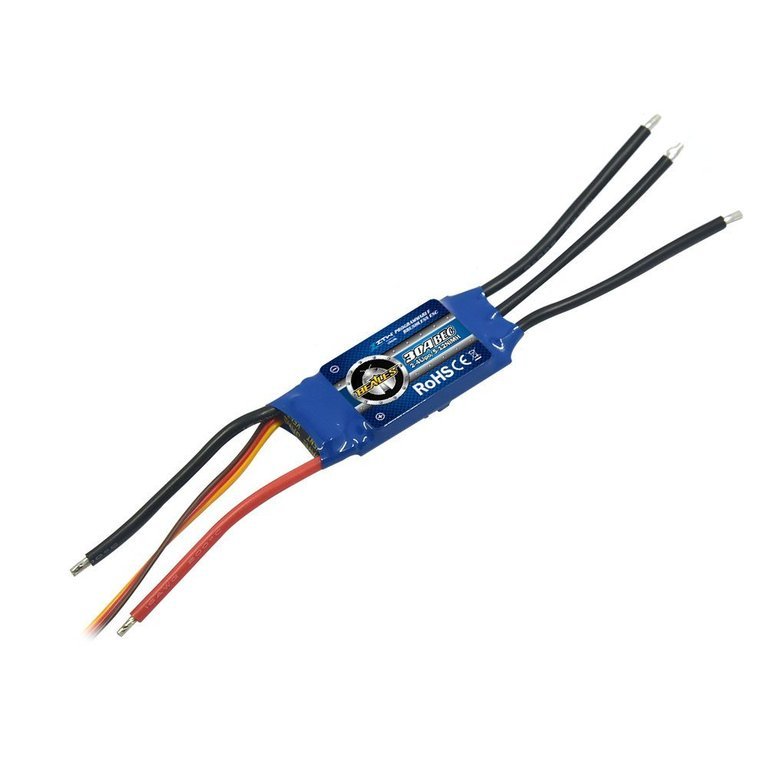

ESC brushless ZTW 30A

Panoramica del prodotto

• Regolatore elettronico di velocità per motori brushless in modelli RC
• Converte la tensione della batteria in un segnale di controllo trifase, comandato tramite PWM
• BEC integrato che fornisce 5 V stabilizzati per riceventi o regolatori di volo
• Corrente continua di 30 A, corrente di picco fino a 40 A per 10 secondi
• Per batterie LiPo da 2 a 4S o NiMH/NiCd da 5 a 12 celle
• Diverse funzioni di protezione: sovratemperatura, sottotensione e rilevamento della perdita del segnale
• Programmabile tramite trasmettitore o scheda di programmazione opzionale, preconfigurato di fabbrica

Descrizione del prodotto

Questo regolatore di velocità per motori brushless controlla i motori dei modelli di aeromobili con motorizzazione a rotore interno o EDF. Trasforma la tensione continua di una batteria in un segnale alternato trifase che aziona il motore brushless collegato. Il regime di rotazione viene impostato tramite un segnale di controllo PWM proveniente dalla ricevente o dal regolatore di volo.

Il dispositivo dispone di tre robusti cavi per il collegamento al motore e di cavi spessi per la batteria. Un sottile cavo di controllo a tre conduttori svolge contemporaneamente due funzioni: trasmette il segnale PWM per il controllo del regime di rotazione e fornisce una tensione stabilizzata di 5 V alla ricevente. In molte configurazioni non è quindi necessaria un'alimentazione aggiuntiva per l'impianto di ricezione.

Diverse funzioni di protezione interne intervengono automaticamente. Lo spegnimento per sovratemperatura interrompe il funzionamento quando la produzione di calore è eccessiva, il rilevamento della sottotensione protegge la batteria dalla scarica profonda e, in caso di perdita del segnale dalla ricevente, il motore si spegne immediatamente. Un blocco all'accensione impedisce l'avviamento accidentale del motore all'accensione.

Le impostazioni di base per il comportamento del freno, il timing e la tensione di spegnimento possono essere regolate tramite il radiocomando o con una scheda di programmazione opzionale. Al momento della consegna, il dispositivo è configurato con valori di fabbrica collaudati e funziona immediatamente senza ulteriori regolazioni. L'alloggiamento in plastica blu protegge l'elettronica dai danni meccanici. Grazie alle dimensioni ridotte e al peso contenuto, il regolatore è adatto a modelli di aeromobili da piccoli a medi e a multicotteri con un fabbisogno di corrente analogo.

Avvertenza di sicurezza

Questo regolatore di velocità è destinato esclusivamente alla realizzazione di aeromodelli e a scopi di test e sviluppo; non è progettato per l'integrazione in elettrodomestici o sistemi industriali. I collegamenti per alte correnti non devono essere invertiti; prestare attenzione alla corretta polarità durante il collegamento della batteria. In caso di guasto o di dubbi sulla messa in funzione, consultare un elettricista qualificato.
