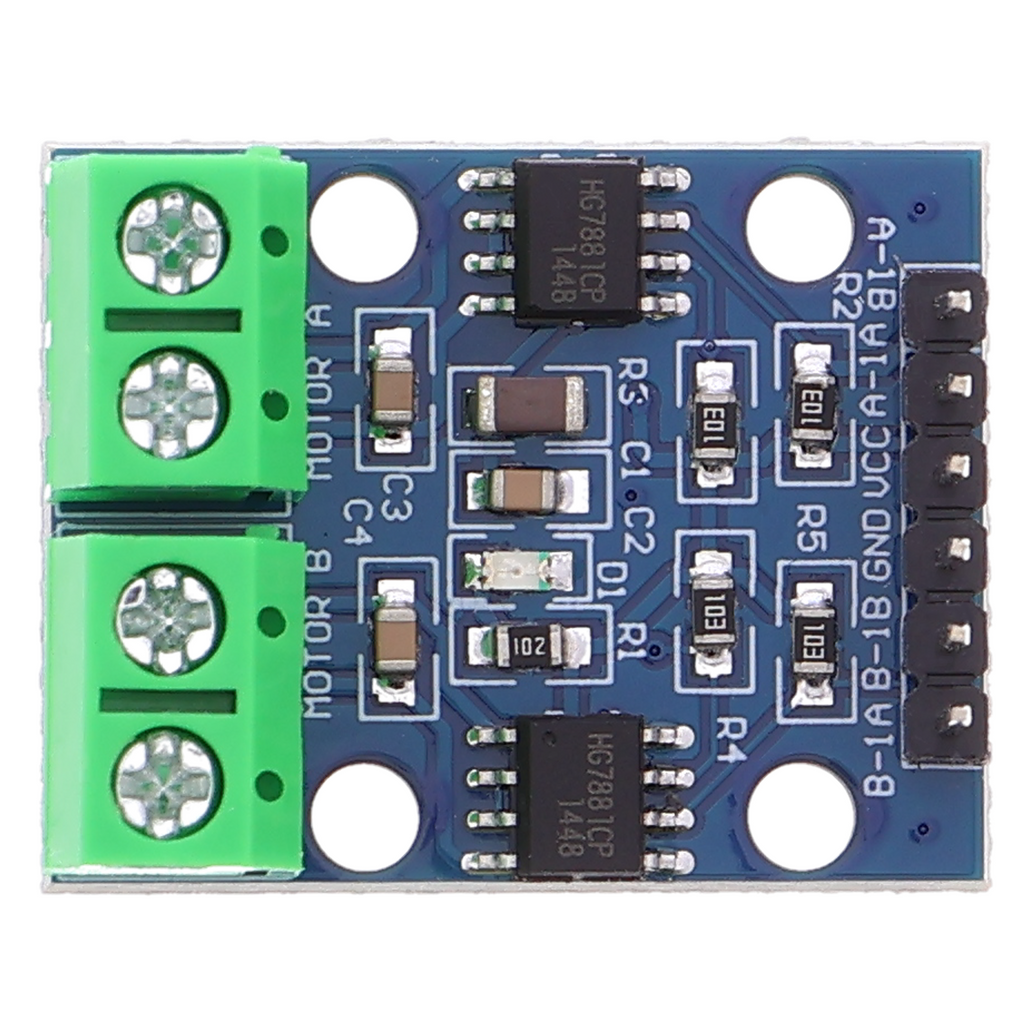

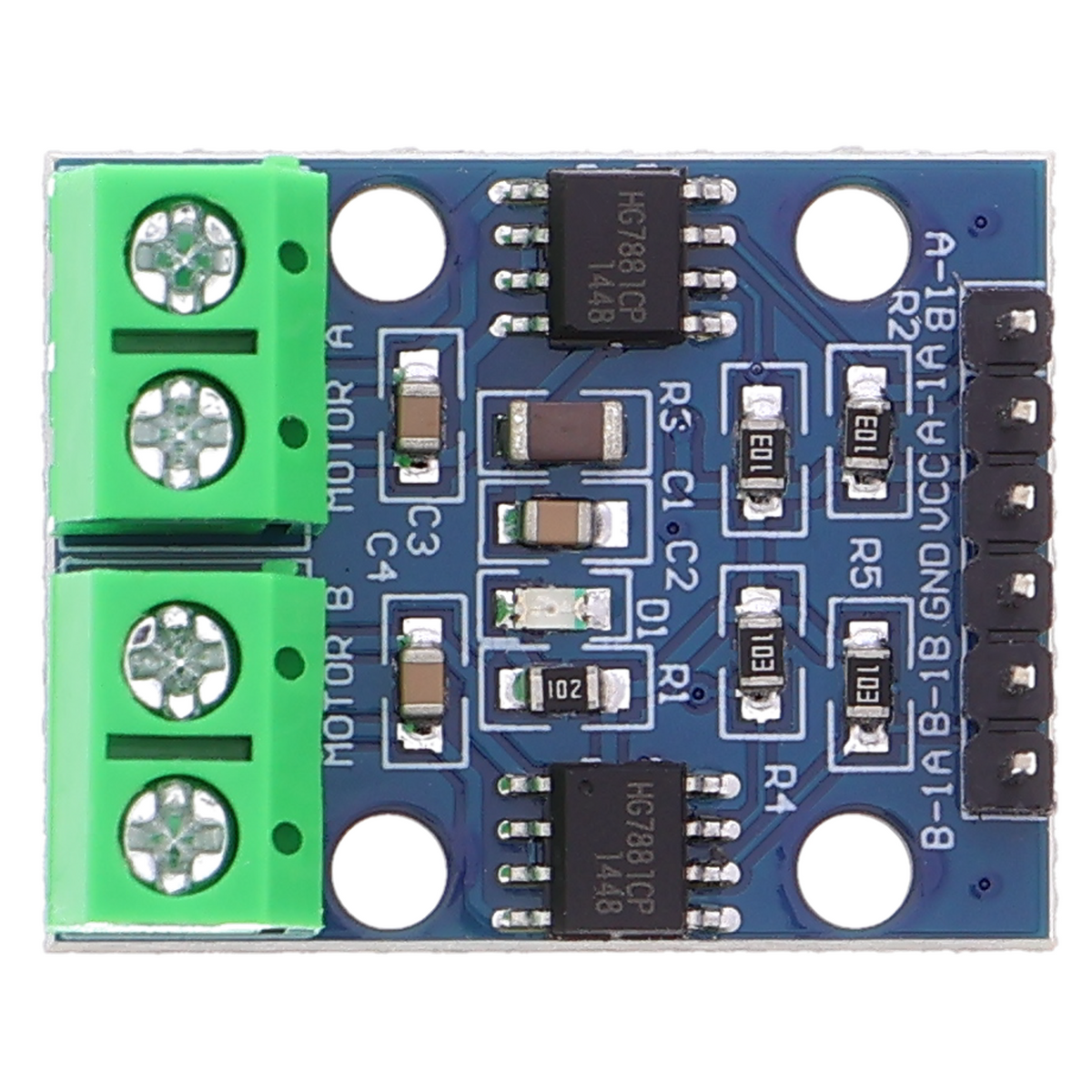

Ponte H/driver per motori HG7881 (L9110S) a due canali

Panoramica del prodotto

• Driver per motori a doppio canale con due chip a ponte H (HG7881/L9110S)
• controlla due motori CC in modo indipendente oppure un motore passo-passo a quattro fili
• tensione di alimentazione da 2,5 a 12 V, fino a 800 mA per canale
• controllo della velocità tramite PWM e inversione digitale del senso di rotazione
• compatibile con livelli logici da 3,3 V e 5 V senza ulteriore conversione di livello
• collegamento dei motori tramite morsetti a vite, controllo tramite connettore a pin a sei poli

Descrizione del prodotto

Questo driver per motori a due canali contiene due chip a ponte H e commuta ciascun motore a corrente continua in avanti, indietro oppure lo spegne. Se è necessario controllare in parallelo due motori di trazione, è possibile azionarli in modo indipendente; in alternativa, il modulo può azionare un motore passo-passo a quattro fili.

Gli ingressi di controllo sono contrassegnati a coppie (A-IA/A-IB e B-IA/B-IB). Una combinazione dei segnali digitali determina il senso di rotazione; un segnale modulato a larghezza d'impulso applicato a uno dei due ingressi regola la velocità in modo continuo, mentre l'altro ingresso definisce la direzione. Il modulo accetta tensioni di alimentazione comprese tra 2,5 e 12 V; lo stesso livello di tensione è presente sugli ingressi di controllo. Funziona quindi direttamente con microcontrollori da 3,3 V e 5 V, senza necessità di un convertitore di livello.

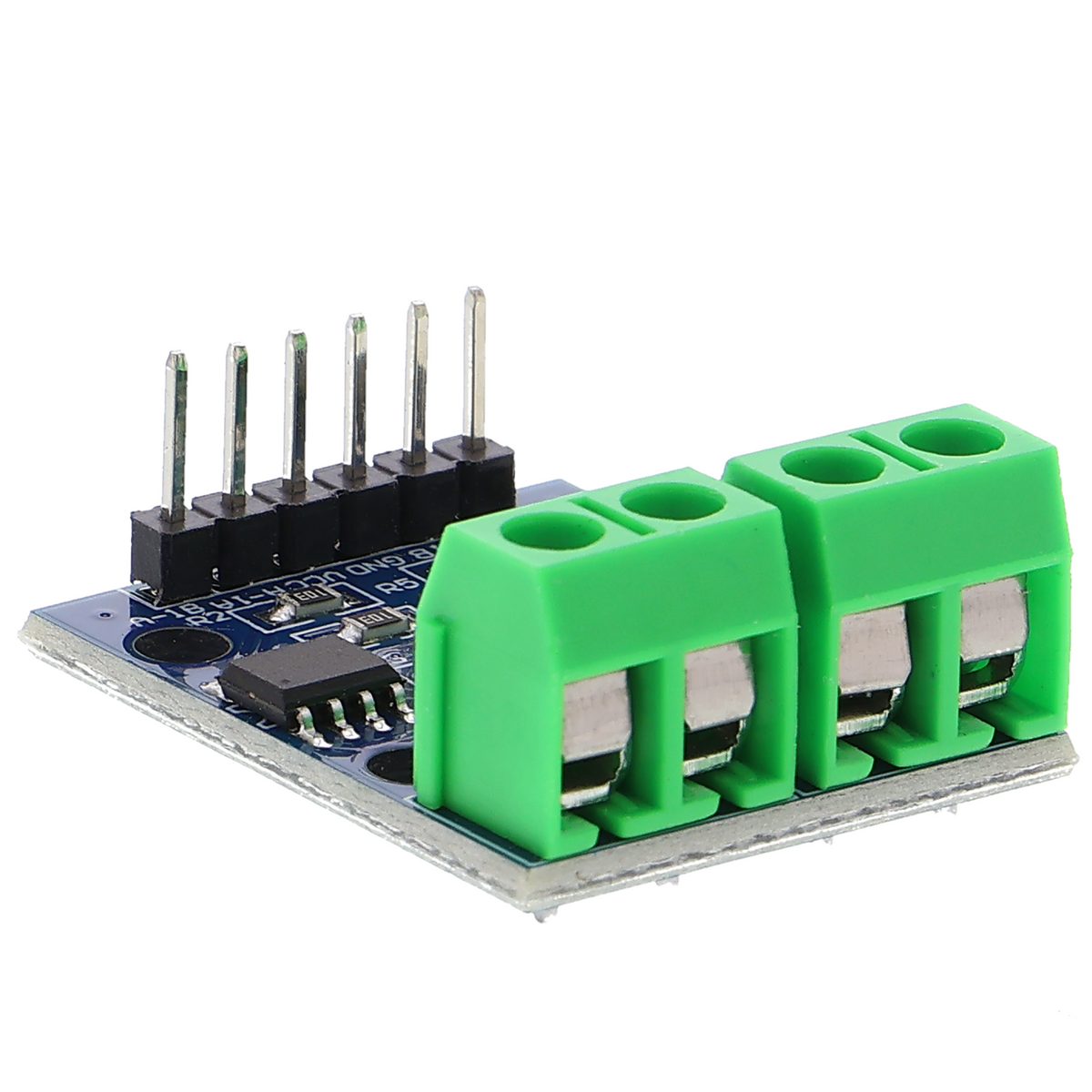

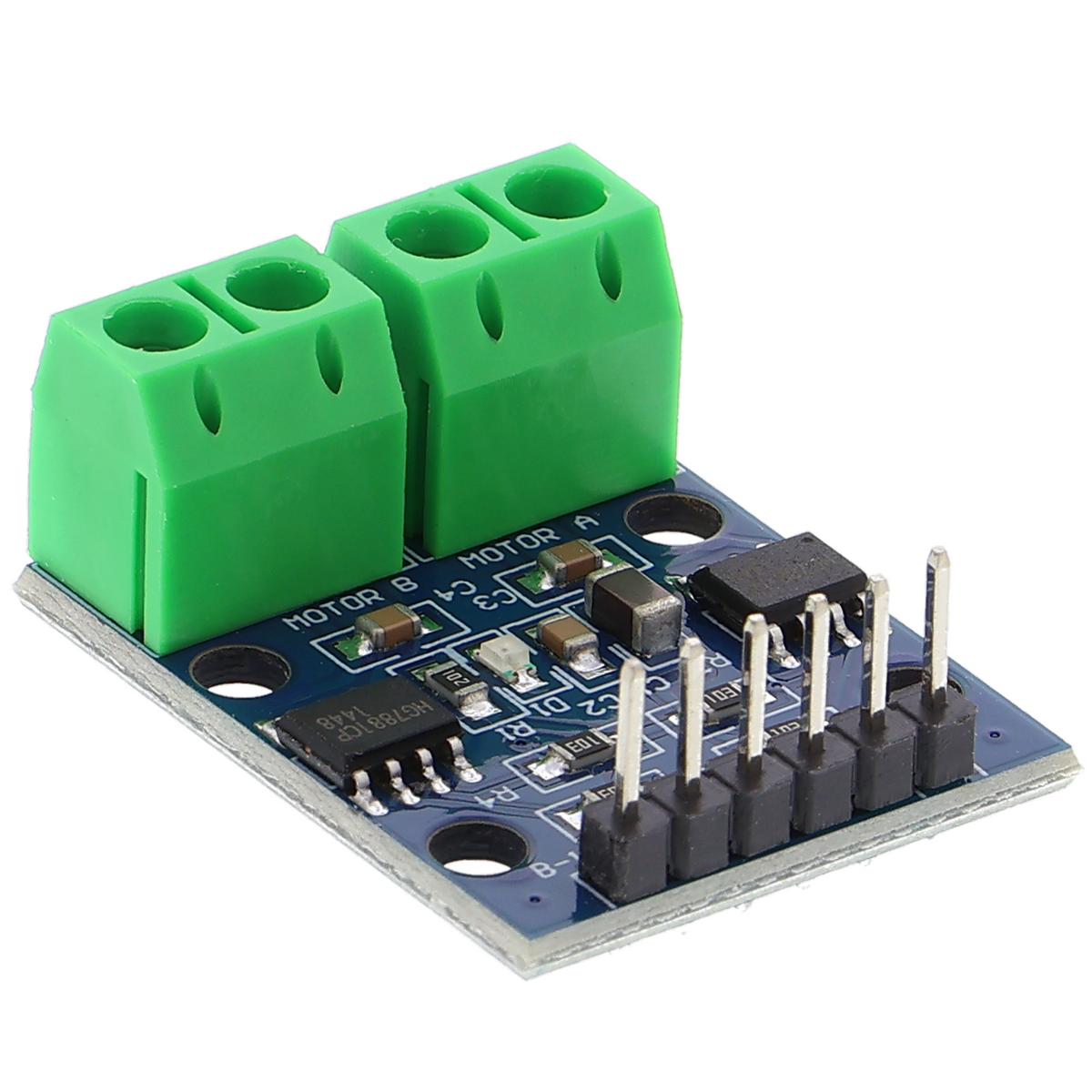

I motori vengono collegati tramite due morsettiere a vite, mentre il controllo avviene tramite sei connessioni a pin. Questa disposizione consente di collegare i motori senza attrezzi e senza saldature. L'impiego principale riguarda piccoli veicoli e robot con due motori di trazione, nonché il controllo di un singolo piccolo motore passo-passo.

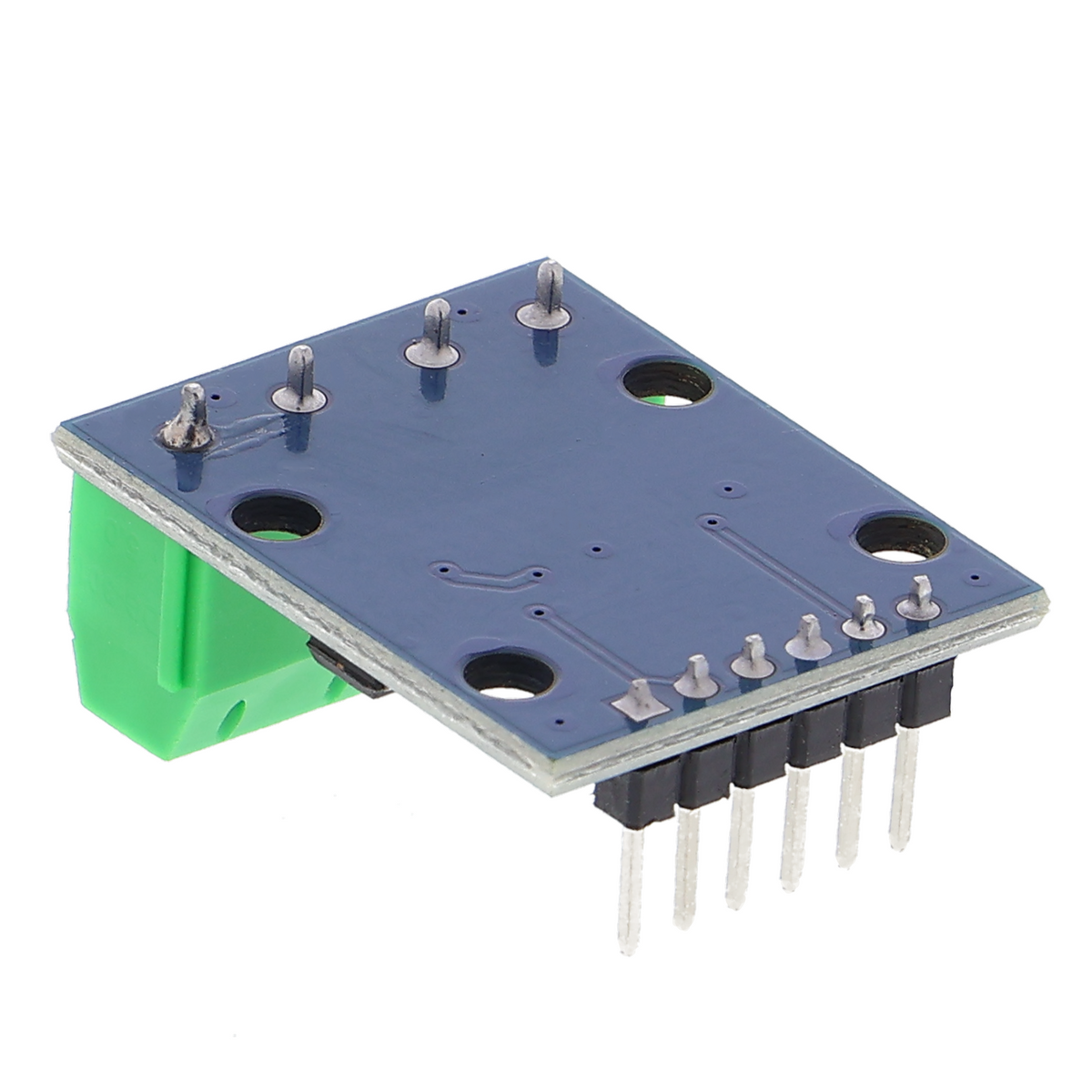

Per il funzionamento è necessario un alimentatore con tensione adeguata; una batteria o un modulo di alimentazione esterno fornisce l'energia. Quattro fori di fissaggio negli angoli della scheda consentono l'integrazione meccanica in telai e alloggiamenti.

Avvertenza di sicurezza

Il funzionamento con più di 12 V può danneggiare il driver. Il modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è progettato per essere collegato alla rete elettrica domestica. In caso di dubbi sull'alimentazione o sull'assegnazione dei collegamenti, prima della messa in funzione è necessario consultare un tecnico qualificato.

Contenuto della confezione

• 1x ponte H HG7881 (L9110S) a due canali
