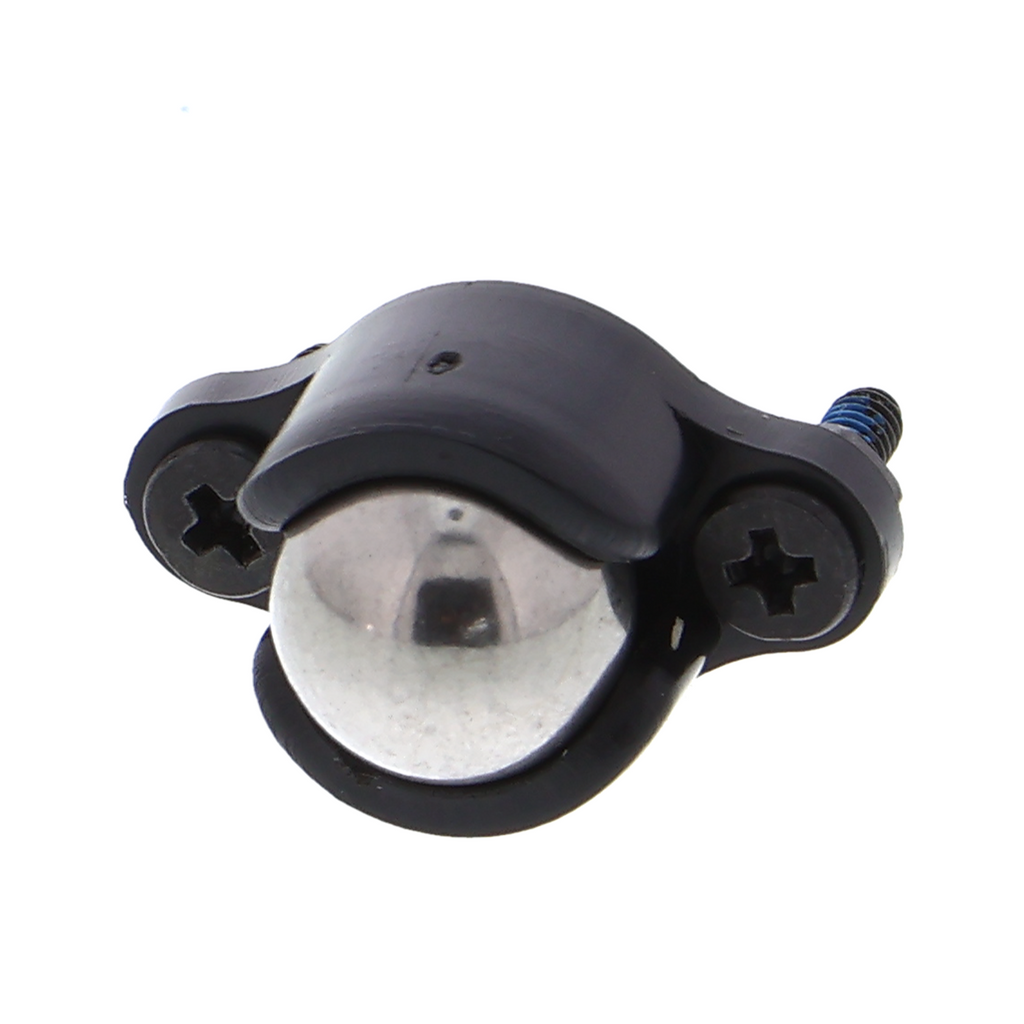

Roulettes à bille - hauteur de 9.7 mm, entraxe de perçage de 13.5 mm

Présentation du produit

• Rouleau à billes, diamètre de 9 mm, largeur de 7 mm
• Entraxe de perçage de 13,5 mm
• Charge admissible jusqu’à 10 kg par rouleau
• Billes en acier dans une cage en plastique
• Charge radiale, non conçu pour les forces axiales

Description du produit

Ce rouleau à billes de 9 mm de diamètre sert à guider et à soutenir des pièces dans des chariots, des rails porteurs ou des dispositifs de serrage. Les billes en acier roulent dans une cage en plastique et permettent des mouvements à faible frottement sous une charge radiale allant jusqu’à environ 10 kg par rouleau.

L’entraxe de perçage de 13,5 mm détermine la fixation dans les structures existantes. Pour des charges plus fréquentes ou des espacements plus rapprochés, plusieurs rouleaux peuvent être disposés en parallèle. La hauteur de construction de 7 mm doit être prise en compte lors de l’évaluation de l’espace disponible dans le rail ou le système porteur.

L’utilisation est courante dans les guidages linéaires de fraiseuses CNC, les dispositifs coulissants d’outils à main ou les appareils de positionnement. Le rouleau supporte une charge radiale, mais aucune force axiale (latérale) importante, qui pourrait entraîner une instabilité et une usure accélérée. Aucun calibrage ni entretien n’est nécessaire, à condition de respecter la limite de charge radiale.

La fixation s’effectue avec des vis ou des rivets à travers les perçages. Avant le montage, il convient de vérifier que des corps étrangers ou l’usure des billes n’entravent pas leur liberté de mouvement. Pour les applications de projet, les rouleaux doivent être testés en suspension libre afin de confirmer leur bon fonctionnement.

Consigne de sécurité

Le rouleau à billes est exclusivement destiné à la construction de prototypes ainsi qu’aux essais et au développement. En cas d’utilisation dans des machines ou des systèmes mécaniques, les consignes de sécurité de l’ensemble du système doivent être respectées et, si nécessaire, il convient de consulter un électricien qualifié ou un ingénieur en mécanique.

Contenu de la livraison

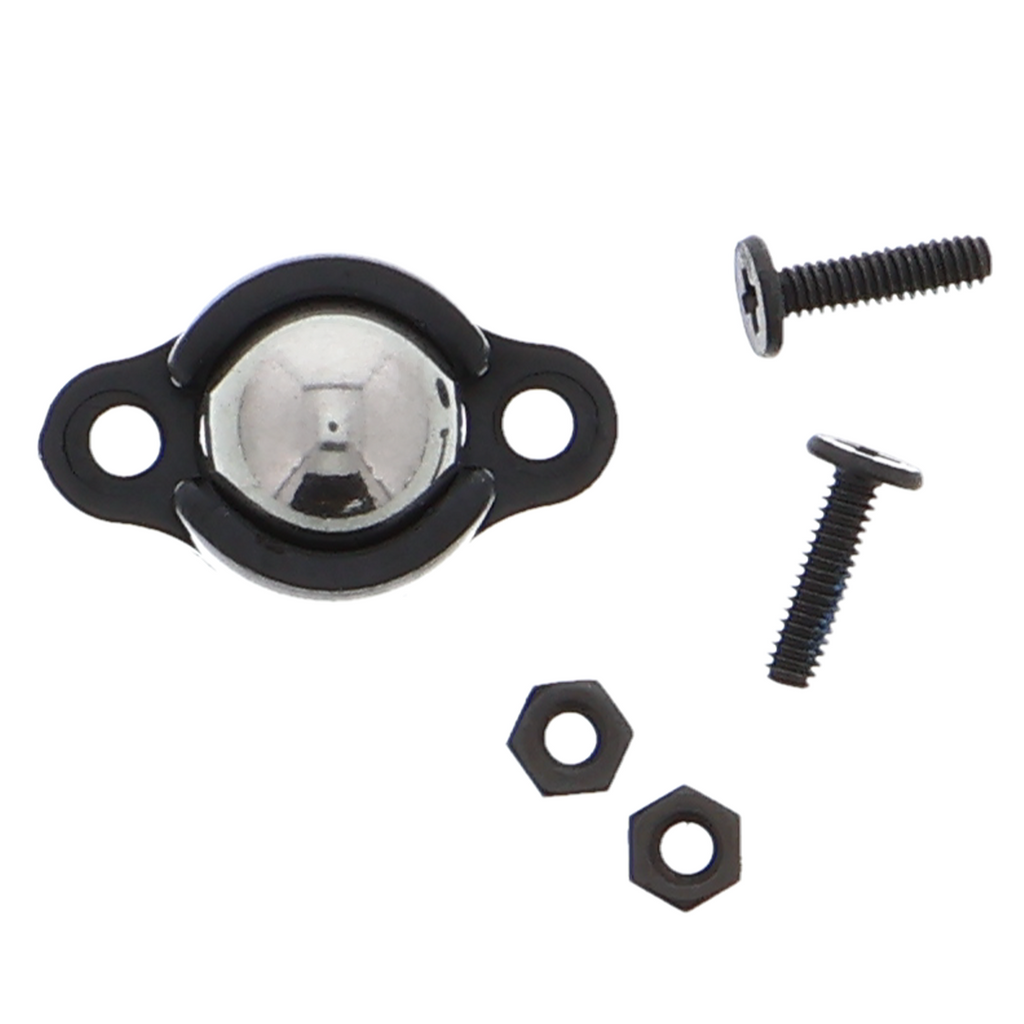

• 1* rouleau à billes - hauteur de 9.7mm, entraxe de perçage de 13.5mm (matériel de montage inclus)
