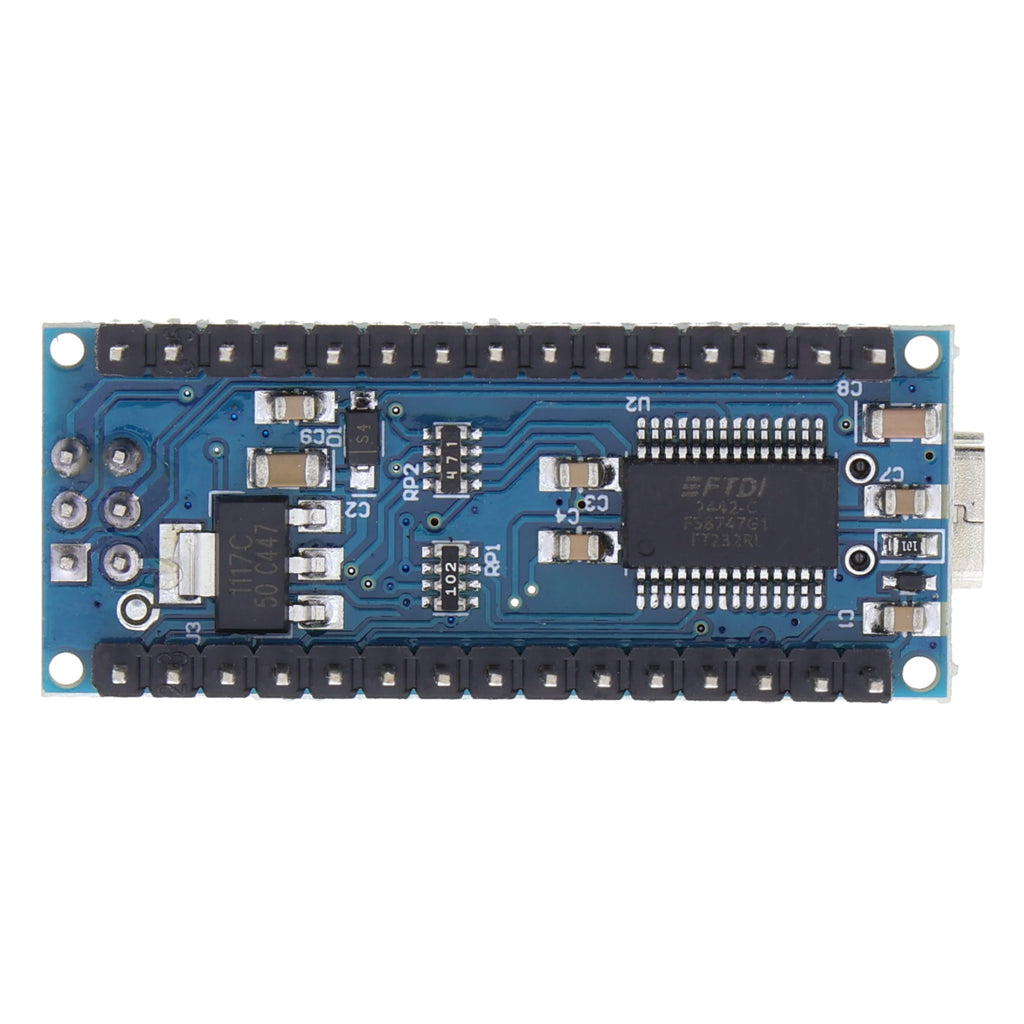

Microcontrôleur Funduino Nano R3 - ATmega328, FTDI FT232RL, Mini-USB

Présentation du produit

• Carte microcontrôleur compacte avec ATmega328 et fréquence d’horloge de 16 MHz
• Puce FTDI FT232RL originale pour la conversion USB-série sans installation de pilote
• 14 broches numériques (dont 6 avec fonction PWM) et 8 entrées analogiques
• 32 Ko de mémoire Flash, 2 Ko de SRAM, 1 Ko d’EEPROM
• Alimentation via Mini-USB ou source externe de 7–12 V
• Programmation compatible avec l’IDE Arduino
• I2C et SPI pour la connexion de modules

Description du produit

Cette carte microcontrôleur est destinée aux projets dans lesquels des capteurs doivent être lus ou des actionneurs tels que des moteurs, des LED et des relais doivent être commandés. L’ATmega328 en est le composant central et se programme à l’aide de l’environnement de développement Arduino courant. La prise Mini-USB relie la carte à l’ordinateur. La puce FTDI FT232RL originale intégrée convertit les données USB en signaux de l’interface série du microcontrôleur et ne nécessite aucune installation supplémentaire de pilote sur la plupart des systèmes d’exploitation, car les pilotes requis sont déjà présents dans le logiciel Arduino.

Pour commander des composants externes, 14 broches numériques sont disponibles, dont 6 avec fonction PWM pour régler progressivement l’intensité lumineuse ou la vitesse des moteurs. Les 8 entrées analogiques lisent les valeurs de tension des capteurs. Grâce à la prise en charge de l’I2C et du SPI, des modules plus complexes tels que des écrans ou des composants de mémoire peuvent également être connectés. Les LED TX et RX sur la carte indiquent la transmission de données ; une LED L est reliée à une broche numérique et peut être commandée directement dans le programme.

L’alimentation s’effectue via la prise USB ou au moyen d’une source externe de 7 à 12 volts sur la broche VIN. Un régulateur de tension génère à partir de cette tension l’alimentation nécessaire de 5 V pour l’électronique. La mémoire Flash de 32 Ko contient les programmes (2 Ko sont réservés au bootloader), la SRAM stocke les variables pendant l’exécution et l’EEPROM conserve durablement de petites quantités de données. L’utilisation de l’IDE Arduino est requise.

Consigne de sécurité

La carte n’est pas destinée aux installations électriques et sert exclusivement à la réalisation de prototypes ainsi qu’à des fins de test et de développement. Les travaux sur ou à proximité d’une installation électrique sont réservés aux électriciens qualifiés. L’utilisation d’une tension d’alimentation en dehors de la plage autorisée de 7–12 V peut endommager l’électronique.

Contenu de la livraison

• 1x Funduino NANO R3
• 1x câble USB
