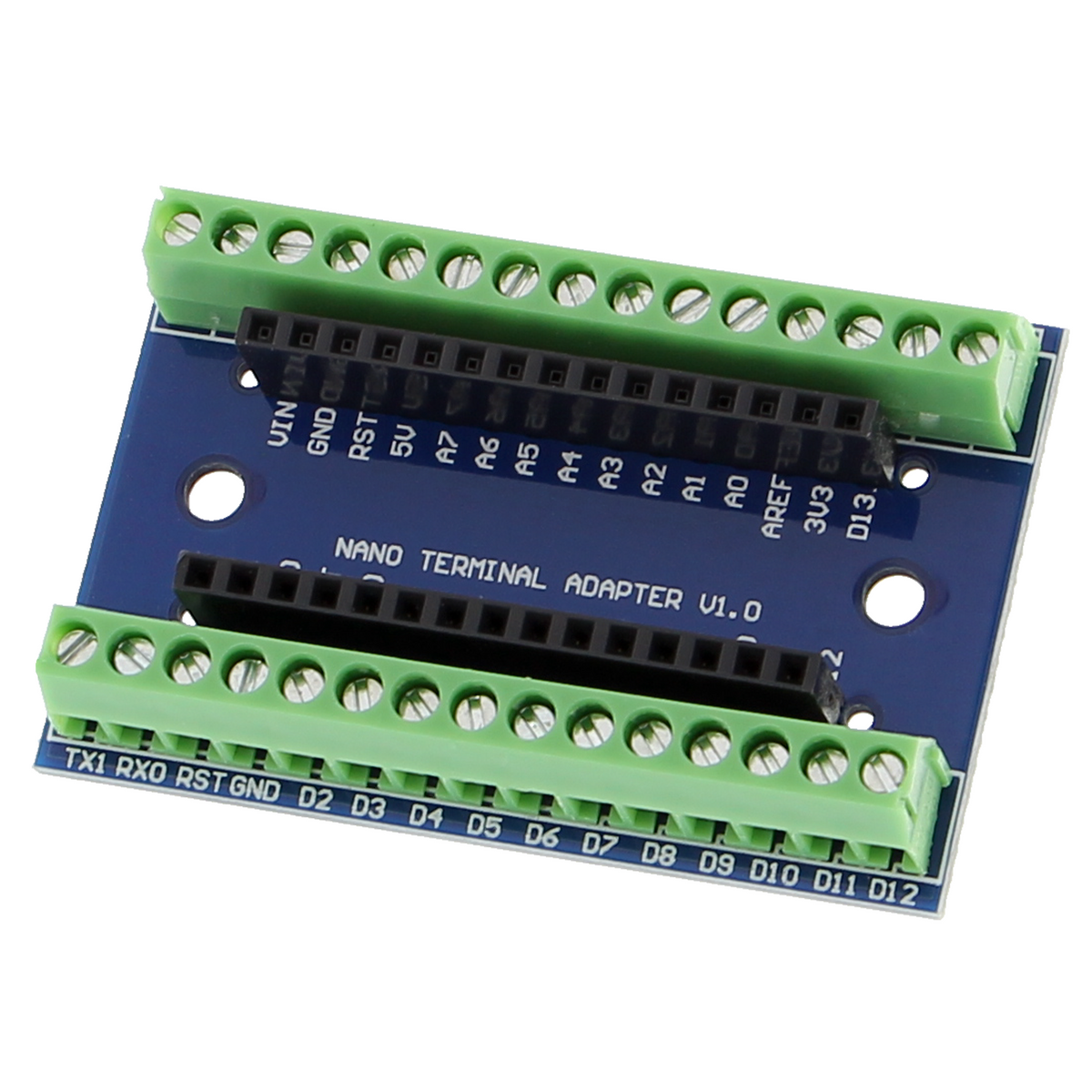

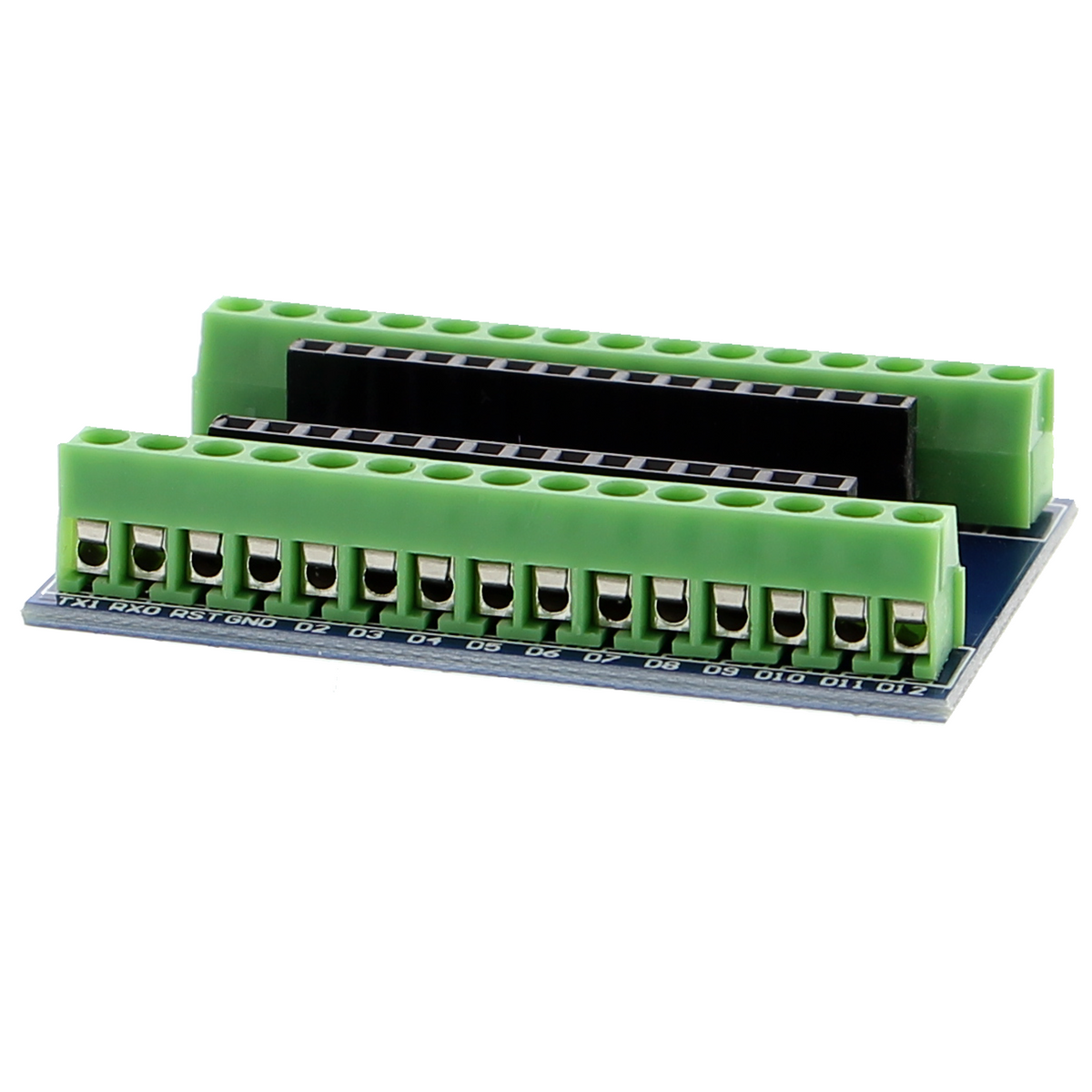

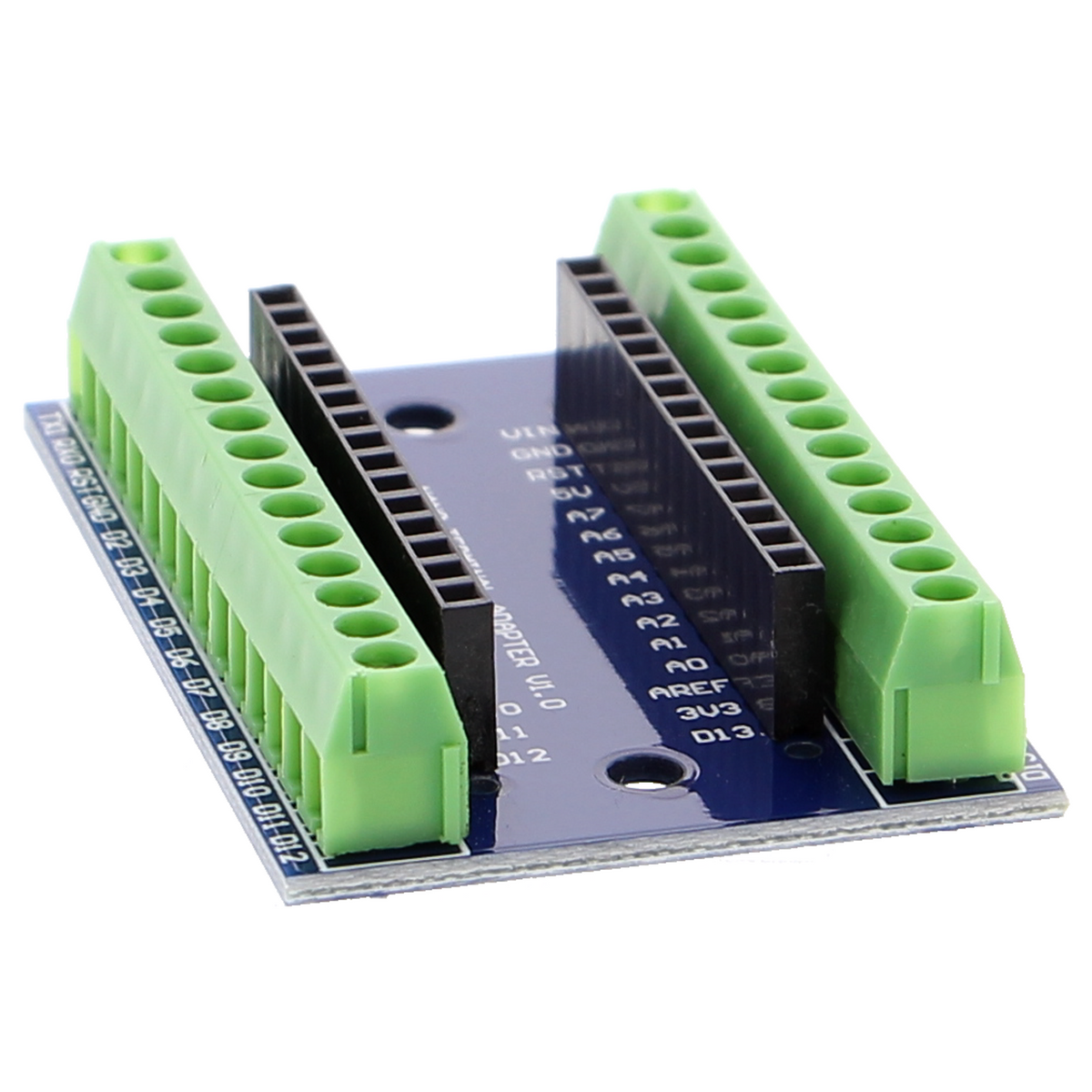

Carte d’extension NANO R3 pour borniers à vis

Présentation du produit

• Module d’extension pour Arduino Nano R3 avec borniers à vis pour toutes les connexions
• Toutes les broches GPIO, d’alimentation et de communication sont accessibles
• Les borniers à vis permettent un câblage sûr et sans soudure
• Compatible avec les câbles jumper standard et les capteurs externes jusqu’à 5 V
• Carte équipée de trous de fixation pour boîtiers ou supports
• Schémas et brochage inclus dans la documentation

Description du produit

L’Expansion Board étend l’Arduino Nano R3 avec des borniers à vis pour toutes les entrées et sorties. Au lieu d’utiliser des connecteurs mâles avec des câbles jumper enfichés, il est possible de raccorder directement des appareils externes, des capteurs et des sources de tension à l’aide de vis. La connexion est mécaniquement stable et fonctionne avec des câbles couramment disponibles, de différentes sections, entre 0,5 et 2,5 mm² en cuivre.

Le module se branche sur le Nano et met à disposition les 30 broches de signal dans une disposition claire : neuf entrées analogiques (A0–A7 et AREF), les 14 entrées/sorties numériques (D0–D13), les quatre lignes d’alimentation ainsi que la masse. Le brochage de la carte d’origine est conservé. Les signaux sont raccordés en parallèle au Nano, qui reste donc également accessible directement.

Les applications typiques comprennent les montages expérimentaux sans fer à souder, par exemple pour connecter des capteurs de température ou de distance, des modules relais ou de simples interrupteurs. Les projets éducatifs en bénéficient également, car les montages peuvent être modifiés rapidement et les erreurs de câblage sont immédiatement visibles. Pour les petites commandes industrielles, le bornier à vis offre une meilleure résistance aux vibrations que les connecteurs enfichables.

La carte nécessite l’alimentation habituelle du Nano via USB ou une source externe de 5 V. Les capteurs et les actionneurs doivent être conçus pour une logique 5 V s’ils sont raccordés directement aux sorties numériques ; les modules 3,3 V nécessitent un convertisseur de niveau. La fixation dans un boîtier est prévue grâce aux trous situés sur les bords de la carte.

Consigne de sécurité

Le module n’est pas destiné à être raccordé au réseau électrique domestique. Il sert exclusivement à réaliser des prototypes ainsi qu’à des fins de test et de développement. Les travaux sur une installation électrique ou à proximité immédiate de celle-ci sont réservés aux électriciens qualifiés ; en cas de doute, consultez un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1x NANO R3 Expansion Board pour borniers à vis
