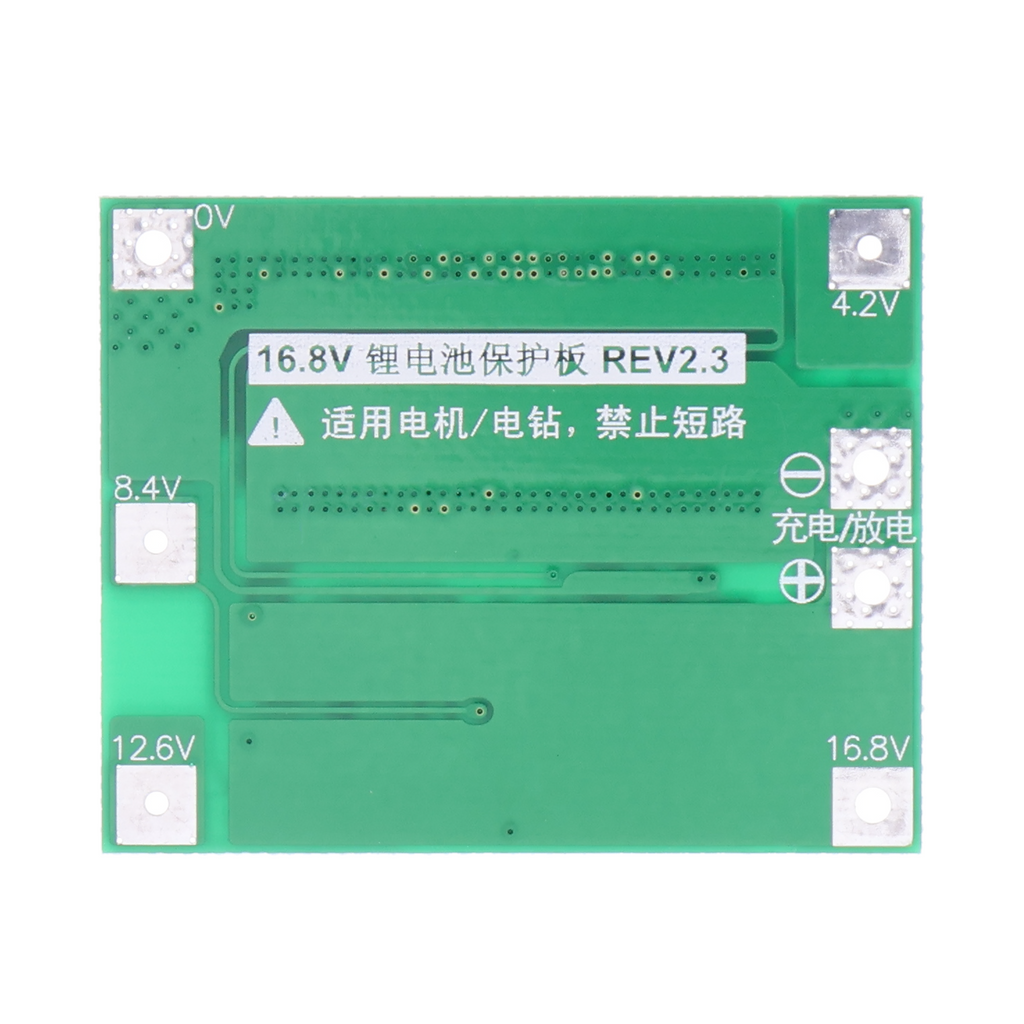

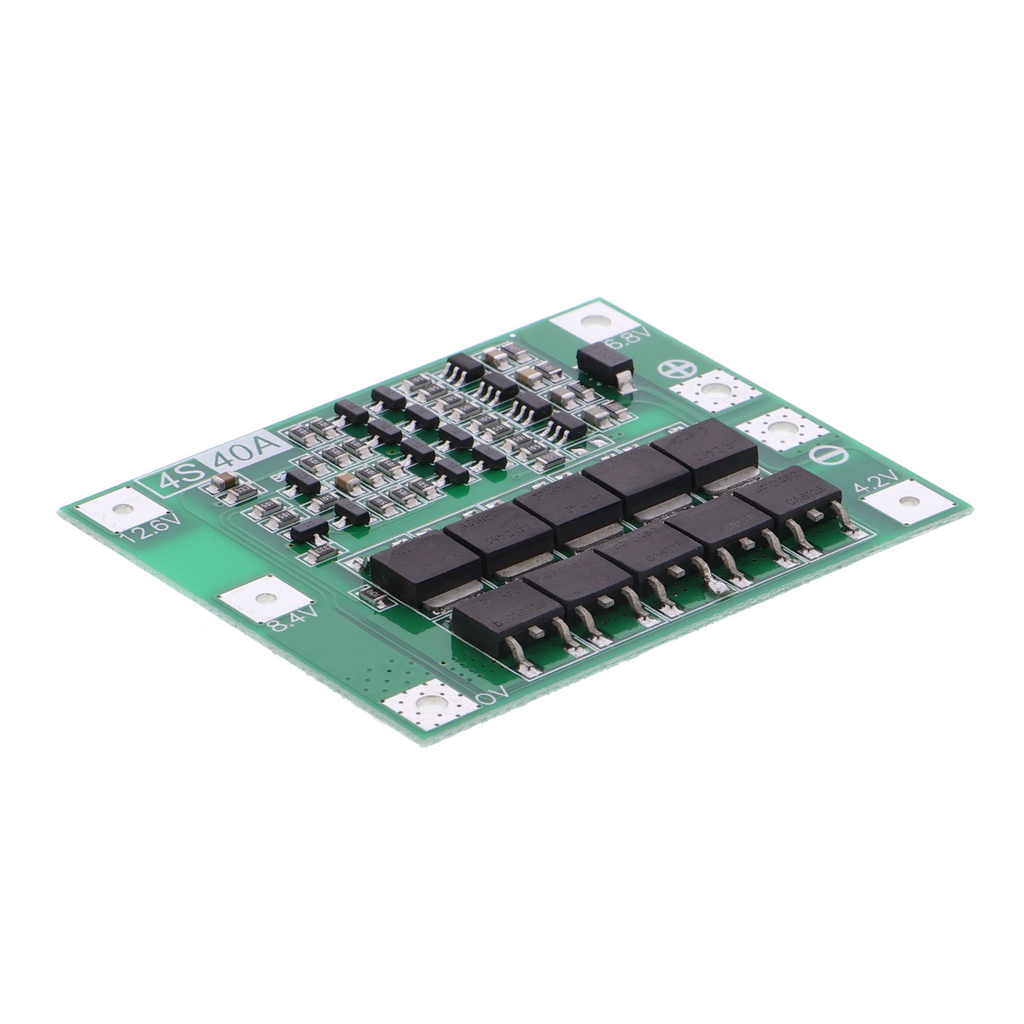

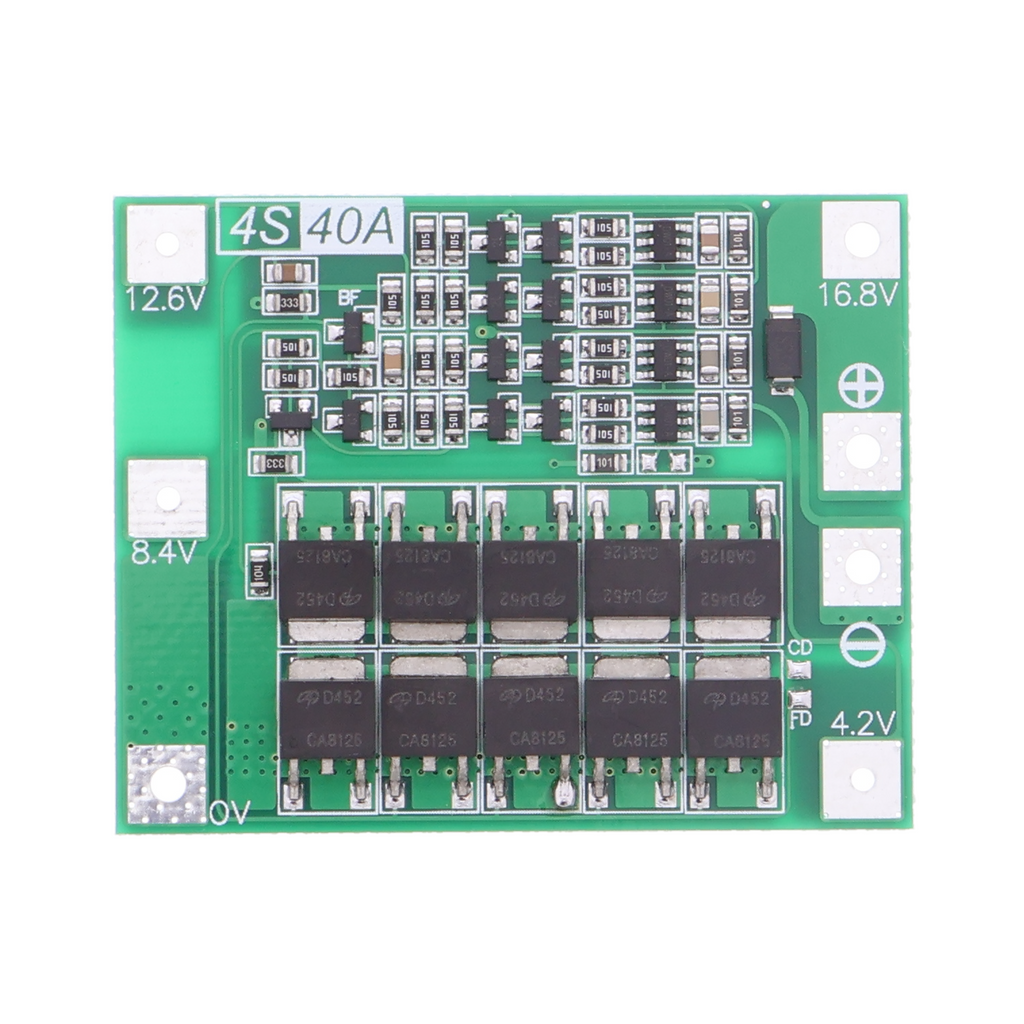

Régulateur de charge / décharge BMS 40 A pour batterie Li-ion, 4S, 18650

Présentation du produit

• Régulateur de charge et de décharge pour batteries lithium-ion dans un seul module
• Intensité maximale de 40 A lors de la charge et de la décharge
• Protège la batterie grâce à une surveillance automatique de la tension et à une coupure
• Tension de fonctionnement de 3,0 à 4,2 V pour les cellules individuelles
• Raccordement par barrettes de circuits imprimés, aucune prise nécessaire
• Câble d’équilibrage utilisable en option pour un pack de batteries multicellulaire

Description du produit

Ce module de régulation de charge et de décharge protège les batteries lithium-ion contre la surcharge et la décharge profonde. Il fonctionne directement sur la tension des cellules et déconnecte automatiquement la batterie lorsqu’une cellule a été chargée à plus de 4,2 V ou déchargée à moins de 3,0 V. L’intensité maximale de 40 A détermine les applications possibles ; pour les puissances plus élevées (véhicules électriques, systèmes de stockage stationnaires avec des courants plus importants), ce module ne suffit pas.

Le module est soudé directement sur les bornes de la batterie ou raccordé à l’aide de barrettes de circuits imprimés, sans qu’une prise supplémentaire soit nécessaire. Pour un pack de batteries multicellulaire, l’équilibrage entre les cellules est possible grâce à un câble d’équilibrage raccordé en option. Les raccordements sont disposés à plat sur le circuit imprimé, ce qui permet d’utiliser des boîtiers compacts, mais complique également le contrôle visuel après la soudure.

Ce module est généralement utilisé dans des systèmes de stockage d’énergie portables pour panneaux solaires, des outils électriques ou des batteries externes fabriquées soi-même. Cette logique de protection est également utilisée dans des alimentations secourues par batterie pour l’éclairage d’urgence. Dans tous les cas, le courant de charge doit être limité par un chargeur séparé ; le module régule uniquement la tension maximale et le courant de décharge maximal.

Le fonctionnement suppose que la tension de la batterie reste limitée entre 3,0 et 4,2 V. Pour un pack de batteries multicellulaire, les tensions de chaque cellule doivent également rester dans la plage autorisée, faute de quoi la protection ne réagira qu’à une cellule chargée de manière incorrecte ou présentant un vieillissement différent. Le courant de décharge sous charge est atténué par la contre-inductance du circuit ; des pointes de courant momentanées supérieures à 40 A sont donc possibles sans endommager le module.

Consigne de sécurité

Les batteries lithium-ion peuvent provoquer des incendies en cas de court-circuit ou de détérioration et libérer des gaz toxiques ; les batteries défectueuses ou gonflées ne doivent plus être rechargées. Le module est exclusivement destiné à la réalisation de prototypes ainsi qu’à des fins de test et de développement, et n’est pas conçu pour être utilisé dans le réseau électrique domestique ni dans des produits destinés au commerce. En cas de doute concernant la sécurité du pack de batteries ou le câblage correct, consulter un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1x régulateur de charge 4S pour batterie Li-ion 40A, 14,8 V / 16,8 V
