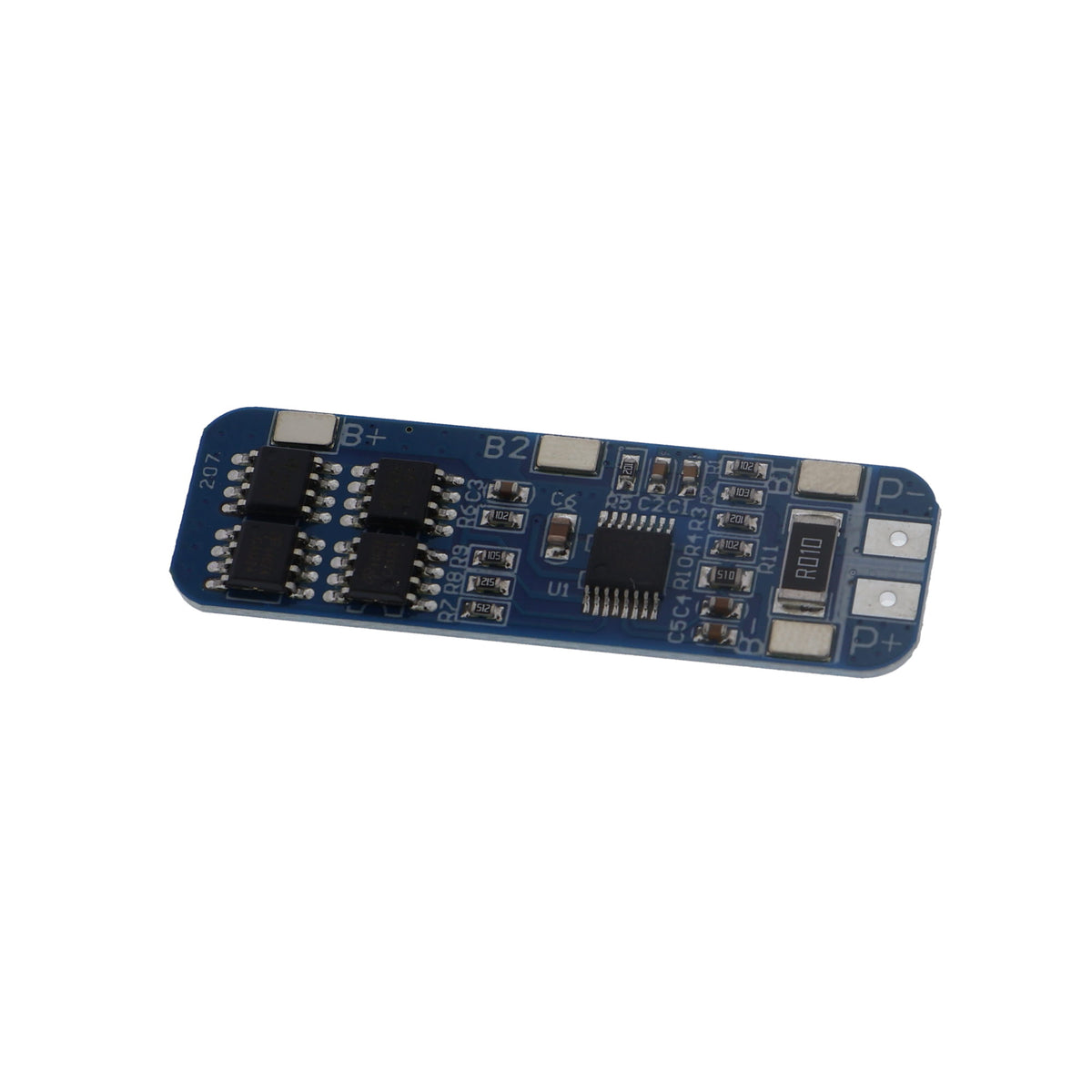

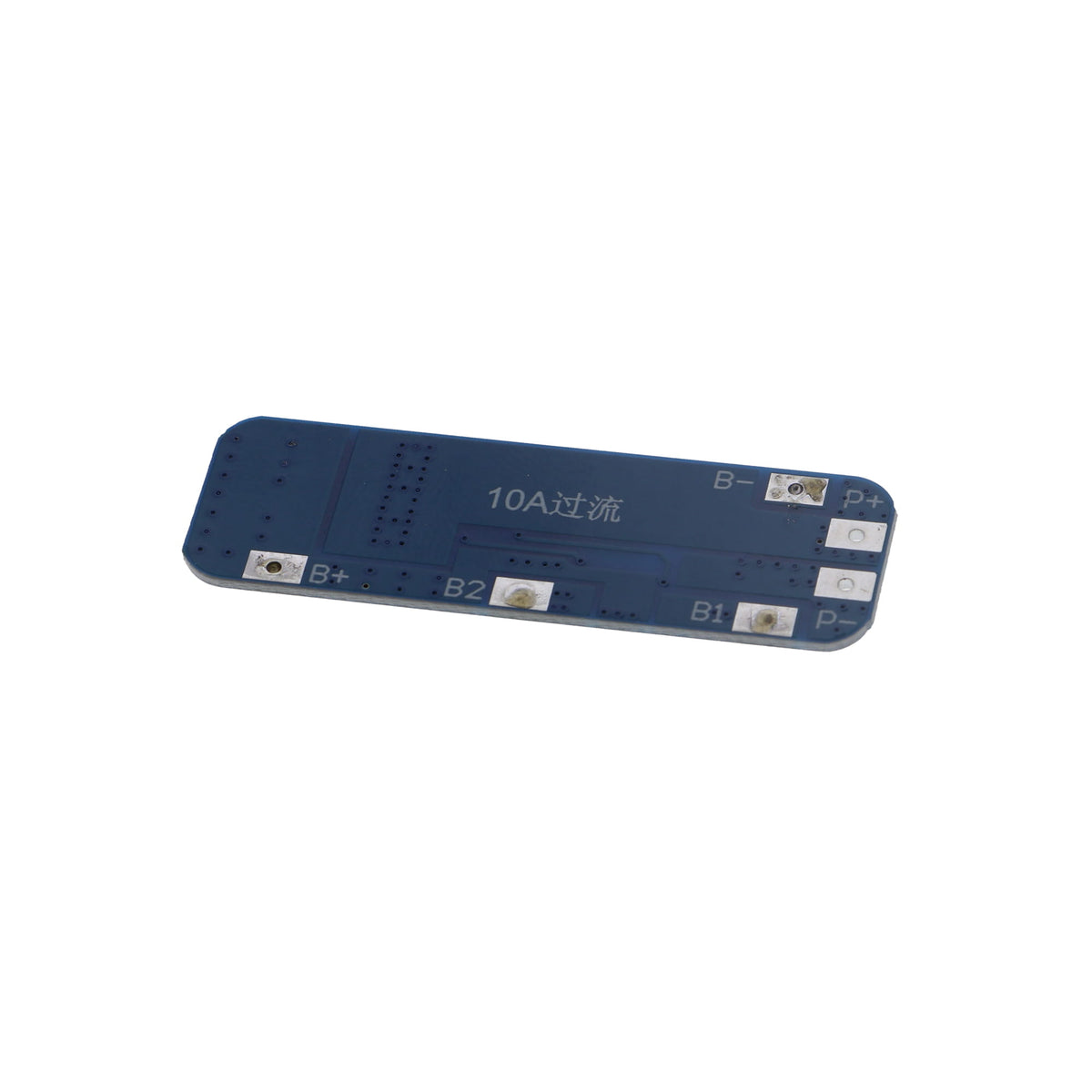

Module de charge BMS 3S 12V 10A pour batterie au lithium 18650

Présentation du produit

• Module de protection pour batteries lithium-ion (module 3S, tension nominale de 12 V)
• Courant de décharge maximal de 10 A
• Sortie de charge et sortie de décharge avec points de raccordement séparés
• Circuit intégré de protection contre les surcharges et les courts-circuits
• Protection contre la décharge profonde avec verrouillage automatique
• Compatible avec les configurations de cellules 18650
• Composants montés en surface dans un format compact

Description du produit

Ce système de gestion de batterie protège les batteries lithium-ion en configuration 3S (trois cellules en série pour une tension nominale de 12 V) contre les dommages dus à la surcharge, à la décharge profonde et à la surintensité. Sa conception avec des borniers séparés pour les entrées de charge et les sorties de décharge permet un câblage sûr et tolérant aux erreurs dans les systèmes de charge automatisés ou les blocs-batteries portables.

Le module surveille en continu la tension des cellules et bloque automatiquement la décharge à partir de 2,5 V par cellule. En cas de courant supérieur à 10 A ou de court-circuit, le circuit de protection se déclenche immédiatement et déconnecte le circuit de décharge jusqu’à ce que la cause du défaut soit corrigée. Le côté charge est limité à 4,2 V par cellule grâce à la protection contre les surcharges.

Les domaines d’utilisation comprennent les systèmes de stockage d’énergie mobiles, tels que les blocs d’alimentation pour l’artisanat et les activités de plein air, les montages de test pour les appareils électroniques alimentés par batterie au laboratoire, ainsi que l’alimentation intégrée de projets nécessitant une tension de sortie stable dans la plage de 12 V. Un scénario typique est l’utilisation sûre d’un système LED portable ou d’un appareil mobile sur le terrain, où les cycles de charge peuvent être fréquents et interrompus de manière imprévisible.

Le module est exclusivement conçu pour des cellules 18650 ou des accumulateurs lithium-ion compatibles en configuration 3S. Un chargeur avec une régulation de tension adaptée est nécessaire s’il n’est pas déjà disponible. Le courant de décharge maximal de 10 A doit être pris en compte lors de la conception de l’appareil utilisé ; une consommation continue supérieure nécessite des modules de batterie montés en parallèle ou d’autres éléments de stockage.

Consignes de sécurité

L’utilisation est exclusivement destinée aux montages de prototypage et de développement. Ce module ne doit pas être intégré au circuit électrique domestique ni à des installations permanentes. Les accumulateurs lithium-ion peuvent chauffer ou prendre feu en cas de dommage, de court-circuit ou de polarité inversée ; les interventions sur les points de raccordement à courant élevé ou en cas de suspicion de dommage du module sont réservées aux électriciens qualifiés.

Contenu de la livraison

• 1x module de protection et de charge pour batterie lithium 3S 12 V 10 A 18650
