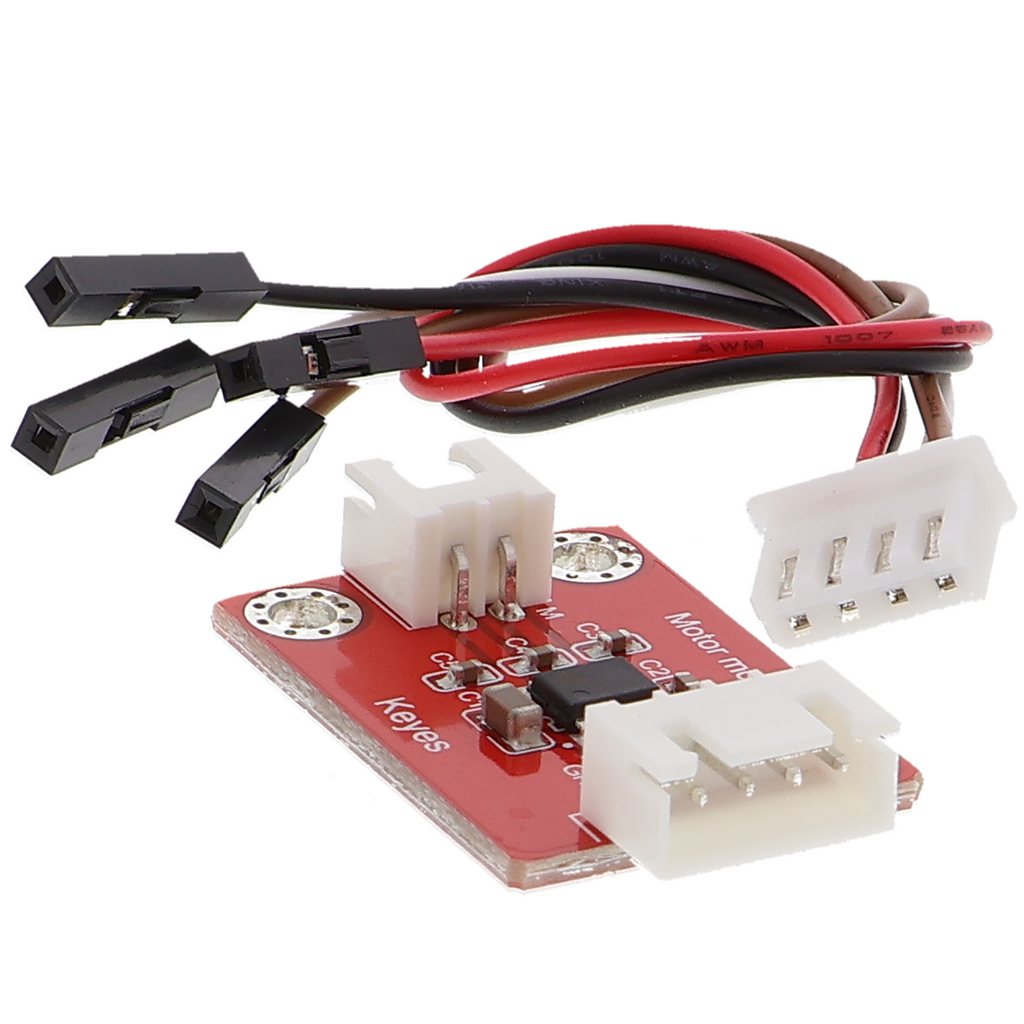

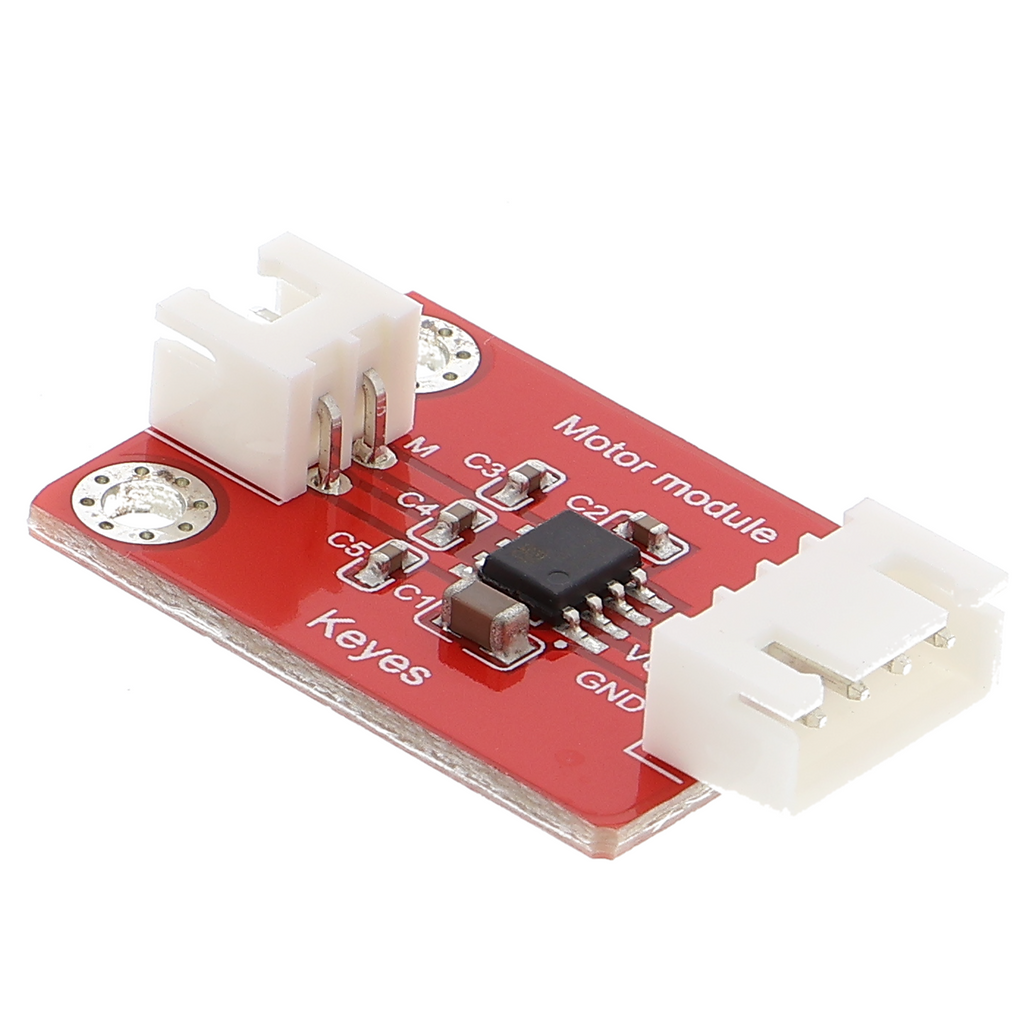

Contrôleur de moteur HR1124S avec connecteur femelle XH2.54 3P

Présentation du produit

• Driver de moteur pour moteurs à courant continu jusqu’à 2 A
• Tension d’alimentation de 5 à 12 V
• Commande via 2 entrées PWM pour la vitesse et le sens de rotation
• Connecteurs XH2.54 3P pour le moteur et la logique
• Circuit de protection contre les pointes de tension

Description du produit

Ce driver de moteur commande des moteurs à courant continu avec des courants jusqu’à 2 A et se branche entre l’alimentation électrique, la carte logique et le moteur. La tension d’alimentation est comprise entre 5 et 12 V. La logique de commande communique avec le driver via deux entrées PWM afin de régler la vitesse et le sens de rotation.

Les deux signaux PWM permettent une commande indépendante, de sorte que le moteur puisse tourner en marche avant, en marche arrière ou à vitesse réduite. Le module fonctionne avec les cartes de microcontrôleurs courantes, les ordinateurs monocartes et les niveaux logiques numériques, car ses entrées sont conçues pour une logique 5 V.

Les applications typiques comprennent les robots mobiles équipés de moteurs à courant continu, la commande de ventilateurs dans les systèmes de refroidissement, les dispositifs rotatifs pour les montages expérimentaux ainsi que les modèles de véhicules à vitesse réglable en continu. Dans un robot mobile équipé de deux moteurs de traction, par exemple, un driver de moteur commande chaque moteur, tandis qu’une carte centrale alimente les deux canaux PWM.

Une alimentation séparée est nécessaire pour le fonctionnement. Elle fournit l’alimentation des moteurs et devrait être isolée galvaniquement de la carte logique. Les connexions par fiches XH2.54 permettent de réaliser rapidement des montages de laboratoire, mais ne résistent pas à de fortes contraintes mécaniques.

Consignes de sécurité

Ce module est exclusivement destiné à la réalisation de prototypes ainsi qu’aux essais et au développement. Il n’est pas adapté à une installation dans le circuit électrique domestique ni à un fonctionnement sur tension secteur. En cas d’utilisation d’une alimentation et de moteurs de forte puissance, consultez un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1* driver de moteur HR1124S avec prise XH2.54 3P
