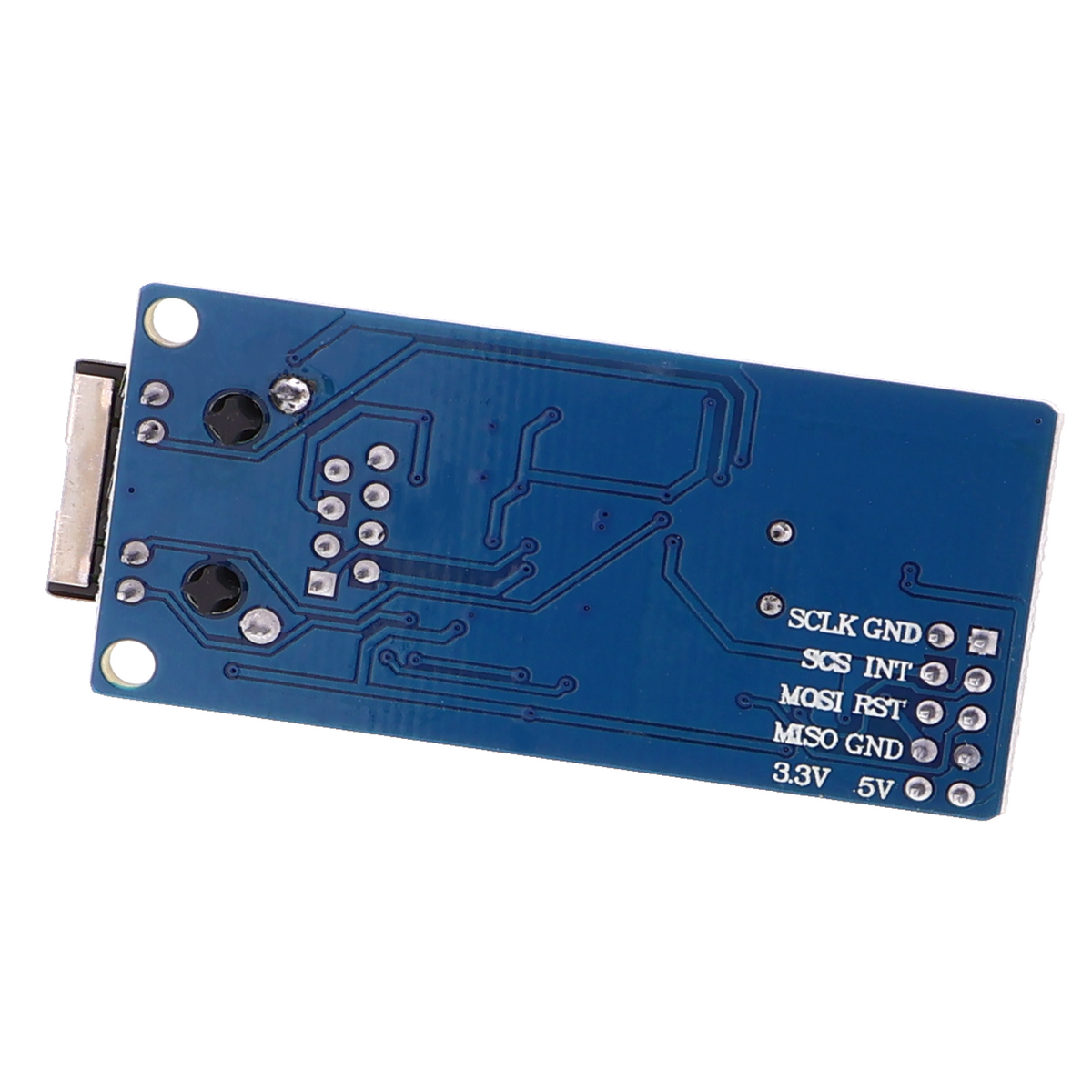

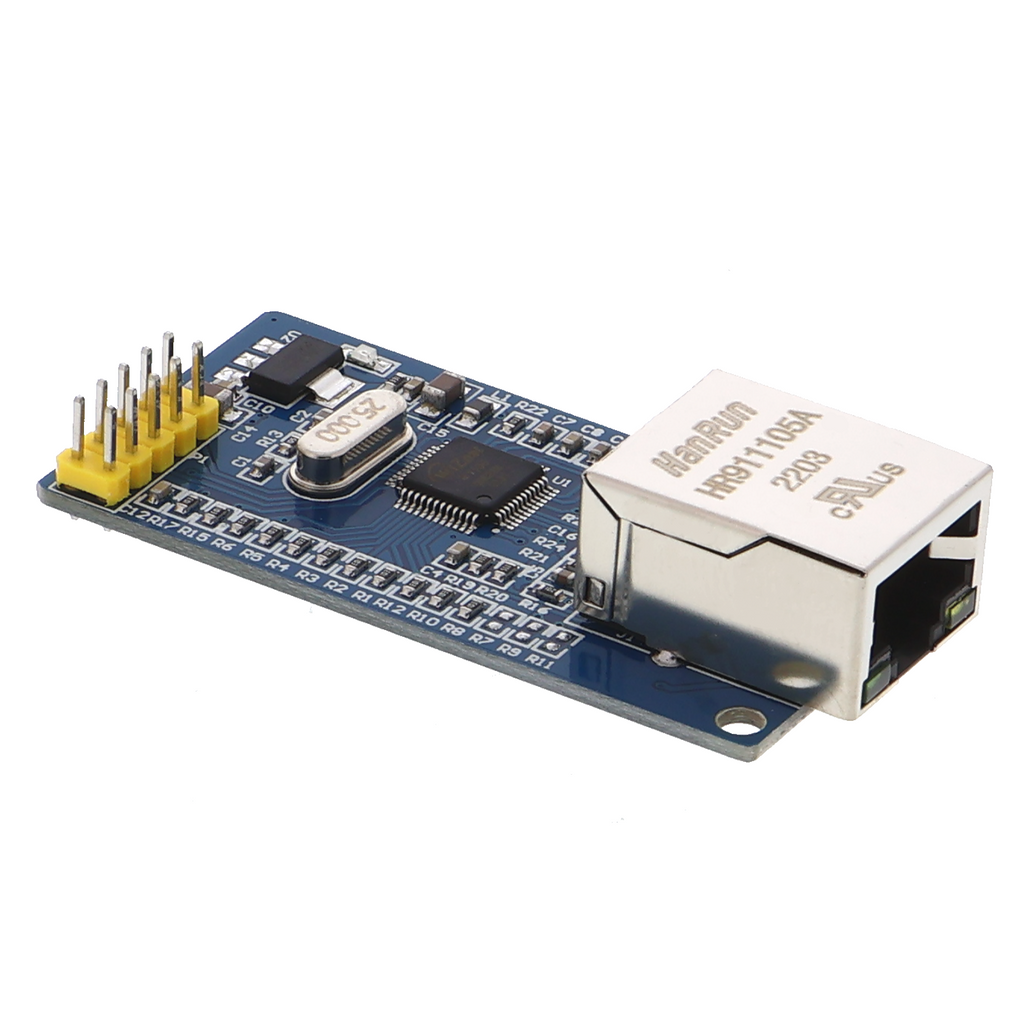

Module Ethernet W5500

Présentation du produit

• Module Ethernet avec chipset W5500 pour les connexions réseau filaires
• Interface SPI pour la connexion à des cartes à microcontrôleur
• Connexion 10/100 Mbit/s avec pile TCP/IP intégrée
• Tension d’alimentation de 3,3 V
• Prise RJ45 pour câble réseau, assemblage conforme avec protection contre les surtensions

Description du produit

Le module Ethernet avec chipset W5500 permet de connecter des cartes à microcontrôleur à des réseaux locaux ou à Internet par liaison filaire. La pile TCP/IP intégrée prend en charge les protocoles de communication, permettant à la logique de commande de se concentrer sur l’application. Le module se connecte via SPI et ne nécessite que quelques signaux de contrôle.

Comme la tension d’alimentation est de 3,3 V, le module est directement compatible avec les cartes modernes utilisant ce niveau logique. Pour un fonctionnement avec des cartes 5 V, une adaptation de niveau est nécessaire sur les lignes SPI. La connexion réseau s’effectue via une prise RJ45, ce qui permet un raccordement direct à des commutateurs, des routeurs ou des prises murales avec un câblage standard.

Les applications possibles sont les enregistreurs de données qui envoient des valeurs de mesure sur le réseau, les prototypes IoT avec accès à distance ou les systèmes de commande locaux pouvant être pilotés depuis le même réseau. Le module peut également servir d’interface avec des services web, par exemple lorsqu’un capteur doit transmettre ses données à un service cloud.

Il faut disposer d’un microcontrôleur ou d’un ordinateur monocarte avec des broches SPI libres, ainsi que connaître les niveaux de tension utilisés par la carte. Un câble réseau avec des connecteurs RJ45 est requis séparément. Le module est exclusivement destiné aux prototypes et aux essais et nécessite des connaissances de base en programmation des communications réseau.

Consignes de sécurité

Le module n’est pas destiné à être intégré au circuit électrique domestique. Il est exclusivement prévu pour la réalisation de prototypes ainsi qu’à des fins de test et de développement. Les travaux sur l’installation électrique ou à proximité immédiate de celle-ci sont réservés aux électriciens qualifiés ; en cas de doute, consulter un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1x module Ethernet W5500
