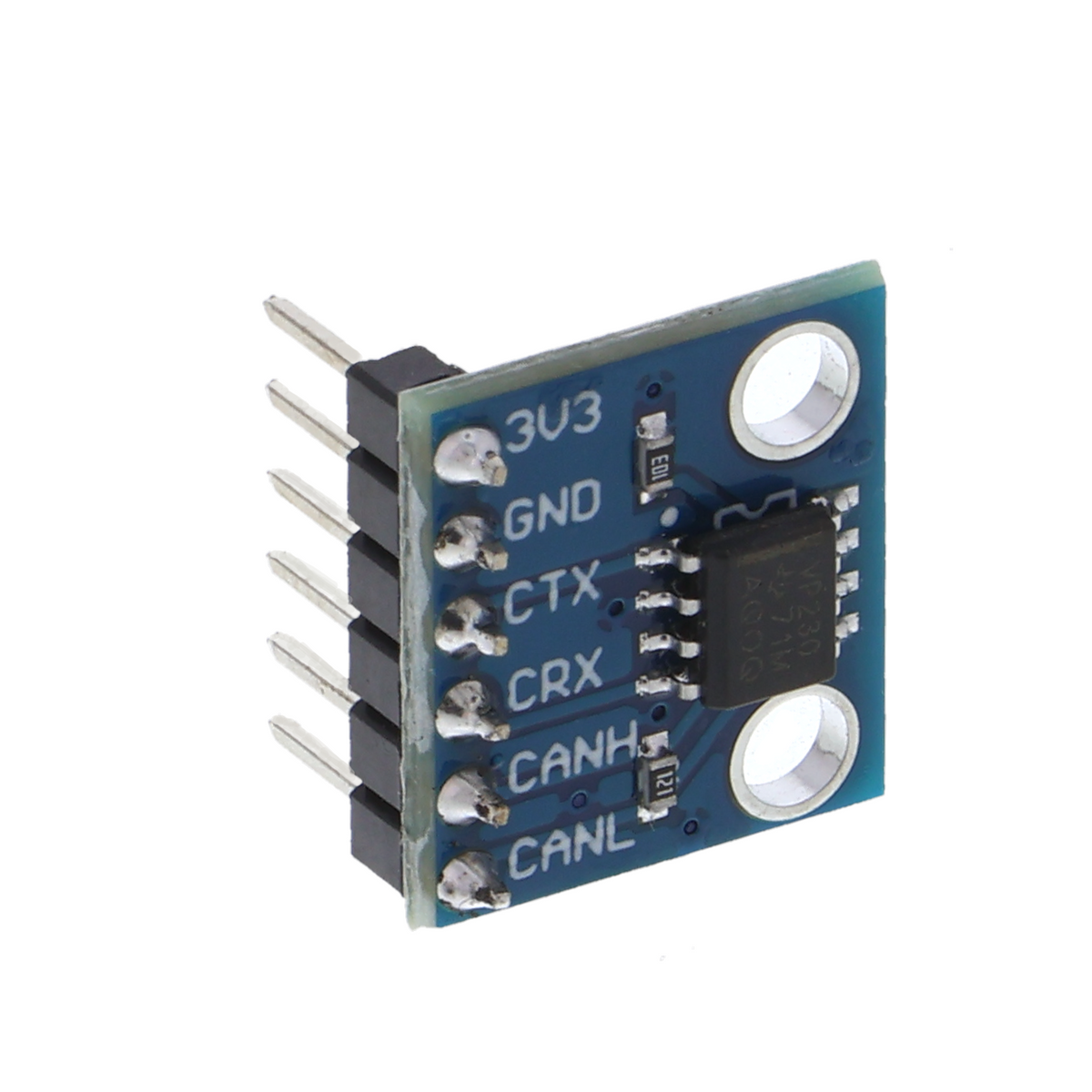

Module émetteur-récepteur CAN Bus SN65HVD230 - carte breakout

Présentation du produit

• Transceiver CAN-Bus pour relier des cartes à microcontrôleur à des réseaux CAN
• Alimentation de 3,3 V à 5 V, interface compatible avec les deux niveaux
• Carte d’extension avec borniers à vis pour le CAN-Bus et barrettes de broches pour les lignes de signal
• Transmission différentielle des signaux pour une communication robuste sur de longues distances
• CI transceiver intégré à conception isolée

Description du produit

Un transceiver CAN-Bus établit l’interface entre les signaux numériques du microcontrôleur et le réseau CAN. Le module convertit les niveaux logiques en tensions différentielles requises par la norme CAN, et inversement. Le CI fonctionne avec des tensions d’alimentation comprises entre 3,3 V et 5 V, ce qui permet de connecter la carte aussi bien à des systèmes 3,3 V qu’à des cartes contrôleur 5 V, sans nécessiter de convertisseurs de niveau supplémentaires.

La carte d’extension fournit les connexions pour les conducteurs CAN-High et CAN-Low au moyen de borniers à vis, tandis que les lignes de signal et l’alimentation sont raccordées via des barrettes de broches standard. La transmission différentielle rend les réseaux CAN résistants aux perturbations, même sur des distances de 10 mètres ou plus. Cela permet un échange fiable entre plusieurs nœuds dans des installations de grande taille, par exemple dans des réseaux de capteurs répartis pour la technologie automobile, l’automatisation industrielle ou la gestion technique des bâtiments.

Le transceiver ne nécessite que quelques fils de connexion vers le contrôleur. Les réseaux CAN sont structurés en bus ouvert, ce qui permet d’ajouter de nouveaux modules sans interrompre le câblage existant. Des débits allant jusqu’à 1 Mbit/s sont courants ; pour les applications standard, 250 kbit/s ou 500 kbit/s suffisent souvent.

Le CAN-Bus lui-même doit être terminé afin d’éviter les réflexions. Une résistance de 120 ohms est installée entre CAN-H et CAN-L à chaque extrémité de la ligne de bus. Le logiciel du contrôleur doit prendre en charge la communication CAN, que ce soit au moyen d’un matériel intégré ou de bibliothèques.

Consigne de sécurité

Le module n’est pas destiné à être utilisé dans les installations électriques domestiques et sert exclusivement au prototypage ainsi qu’aux essais et au développement. Les travaux sur des lignes CAN existantes ou à proximité immédiate de celles-ci, dans un véhicule ou une installation technique, sont réservés aux électriciens qualifiés. En cas de doute concernant l’intégration à un réseau existant, consulter un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1* module transceiver CAN Bus SN65HVD230 - carte d’extension
