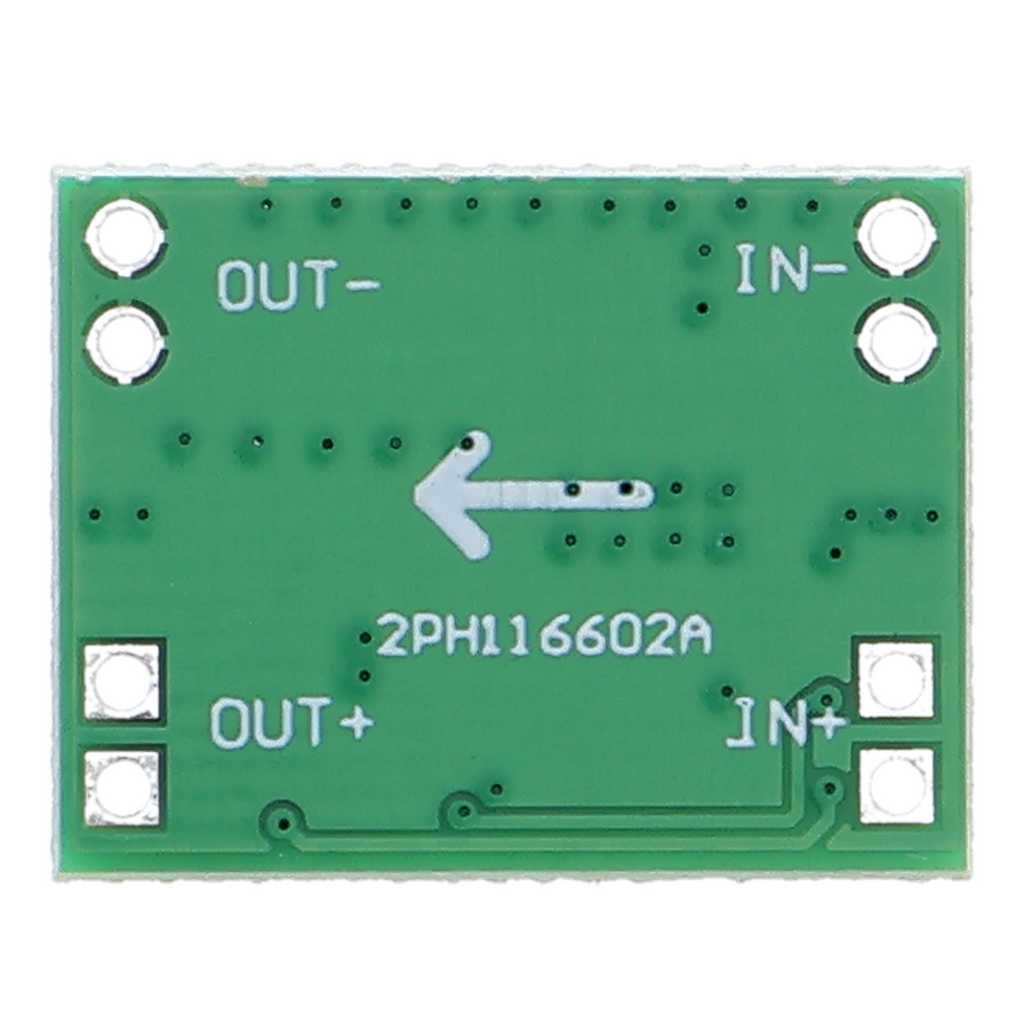

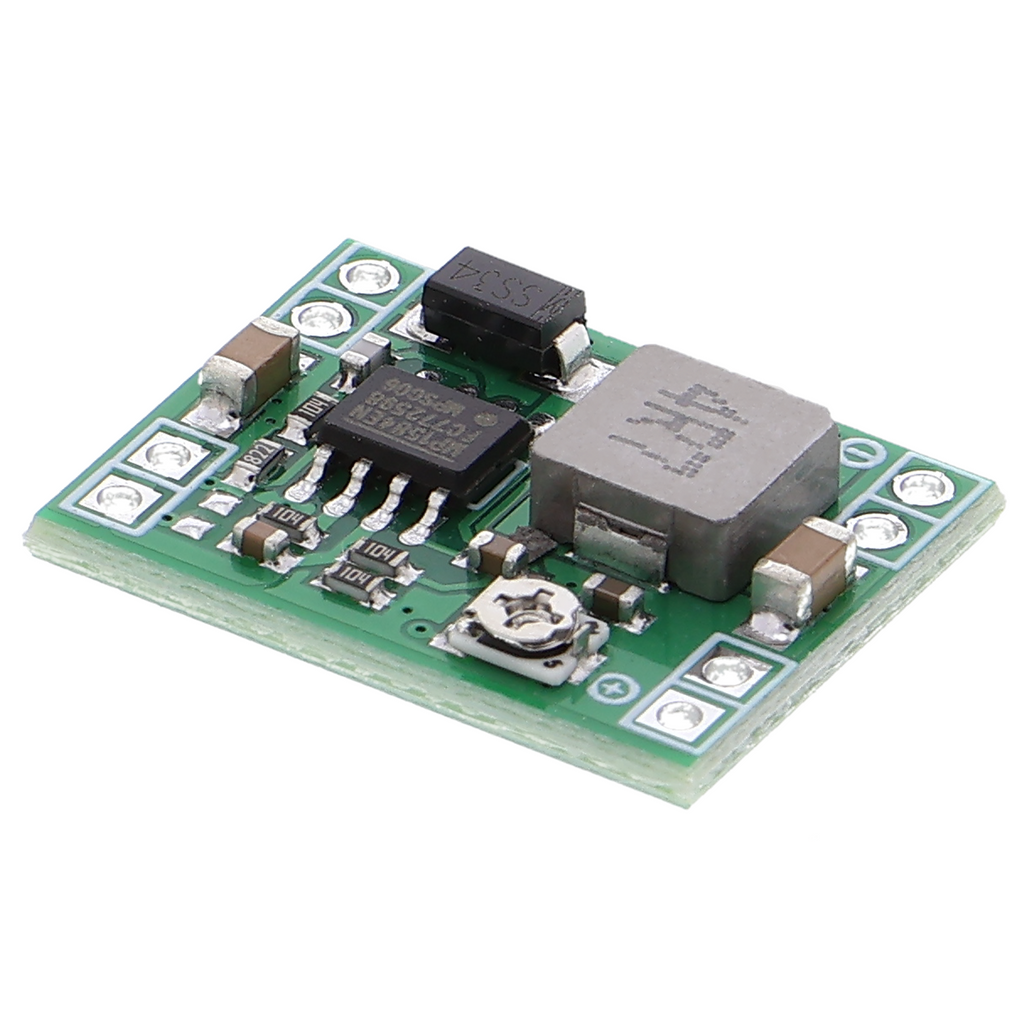

Convertisseur abaisseur miniature, module Step-Down MP1584EN - 28V, 3A

Présentation du produit

• Module régulateur à découpage pour abaisser des tensions d’entrée à des tensions de sortie inférieures
• Plage de tension d’entrée de 4,5 à 28 V
• Tension de sortie réglable entre 0,5 et 5 V
• Courant de sortie jusqu’à 3 A
• Format compact avec potentiomètre ajustable pour un réglage précis

Description du produit

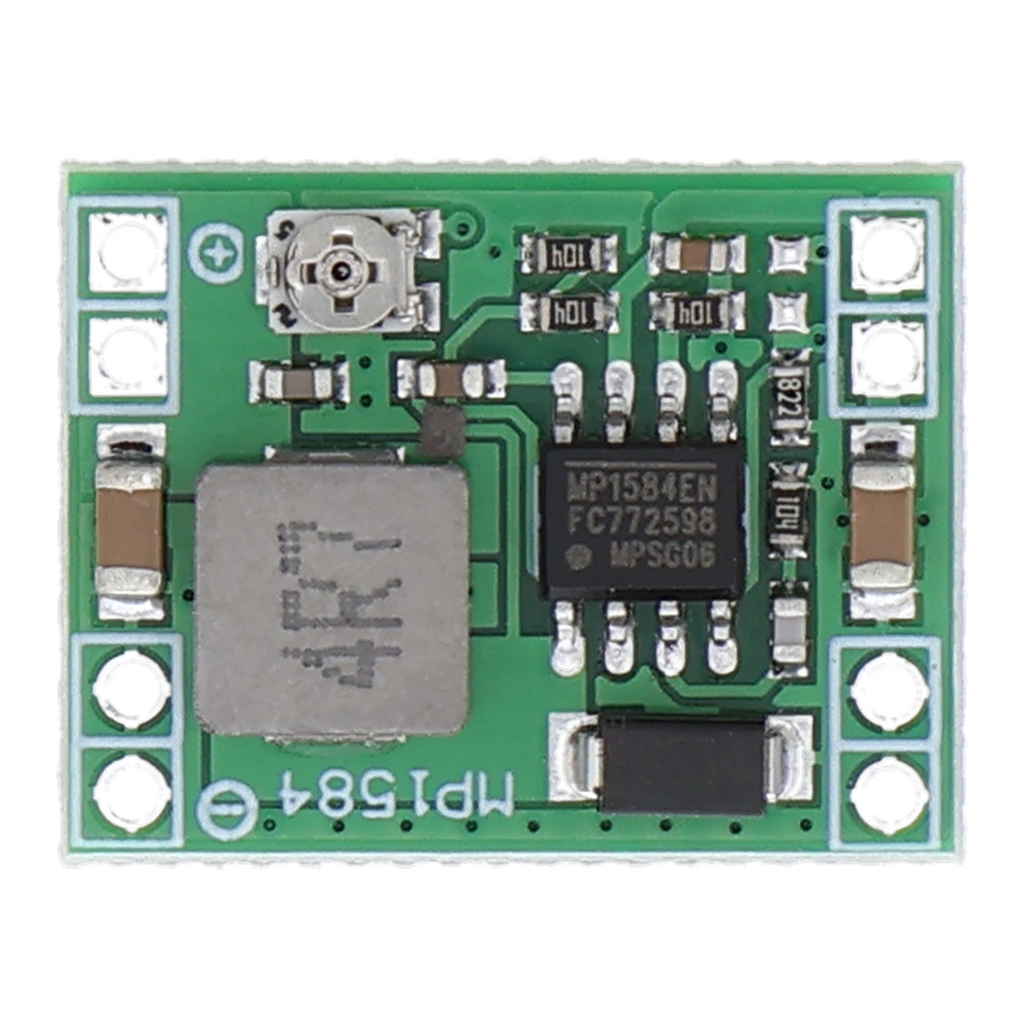

Ce régulateur à découpage abaisseur Step-Down convertit efficacement des tensions d’entrée élevées en tensions de sortie plus faibles. Basé sur la puce MP1584EN, ce module accepte des tensions d’entrée de 4,5 à 28 V et génère en sortie une tension réglable entre 0,5 et 5 V, qui peut être ajustée précisément à l’aide d’un potentiomètre ajustable. Il permet ainsi d’alimenter différents consommateurs, tels que des capteurs ou des cartes à microcontrôleur, avec les tensions dont ils ont besoin.

Le régulateur fonctionne selon le principe de la commutation et fournit jusqu’à 3 A, ce qui suffit pour un large éventail d’applications. La fréquence de commutation élevée du régulateur permet de réduire la taille du module et les pertes par rapport aux régulateurs linéaires. Grâce à sa conception compacte, le module convient également aux espaces restreints, par exemple dans les appareils portables ou dans des montages plus volumineux nécessitant plusieurs modules d’alimentation.

Les applications typiques comprennent l’alimentation de groupes de capteurs à partir d’une batterie à tension plus élevée, l’alimentation de montages de test utilisant différents niveaux de tension logique ou la réduction de la tension du réseau de bord d’un véhicule à 5 V pour des cartes de type Arduino. Le module est également souvent utilisé dans les installations solaires pour recharger des appareils USB à partir de batteries tampons de plus grande capacité.

Pour régler la tension de sortie, applique la tension d’entrée et mesure la sortie avec un multimètre, puis ajuste prudemment le potentiomètre jusqu’à atteindre la valeur souhaitée. Comme le module ne possède ni interrupteur intégré ni circuit de protection contre l’inversion de polarité, il est impératif de respecter la polarité de la tension d’entrée. Il est recommandé d’ajouter des condensateurs de stabilisation à l’entrée et à la sortie afin d’atténuer les pics de tension.

Attention à l’inversion de polarité : une polarité incorrecte détruit immédiatement le module. La tension de sortie doit être calibrée après l’installation et avant la mise en service, car le potentiomètre n’est pas préréglé en usine. Le module est exclusivement destiné à la réalisation de prototypes ainsi qu’à des fins de test et de développement, et ne convient pas à une installation dans le circuit électrique domestique. Pour toute intervention sur ou à proximité d’une installation électrique, consulte une personne qualifiée en électricité.

Consignes de sécurité

Attention à l’inversion de polarité : un raccordement incorrect de la tension d’entrée détruit irrémédiablement le module. Le module est exclusivement destiné à la réalisation de prototypes ainsi qu’à des fins de test et de développement, et ne convient pas à une installation dans le circuit électrique domestique. Pour toute intervention sur ou à proximité d’une installation électrique, il faut consulter une personne qualifiée en électricité.

Contenu de la livraison

• 1x Mini-régulateur à découpage, module Step-Down MP1584EN - 28V, 3A
