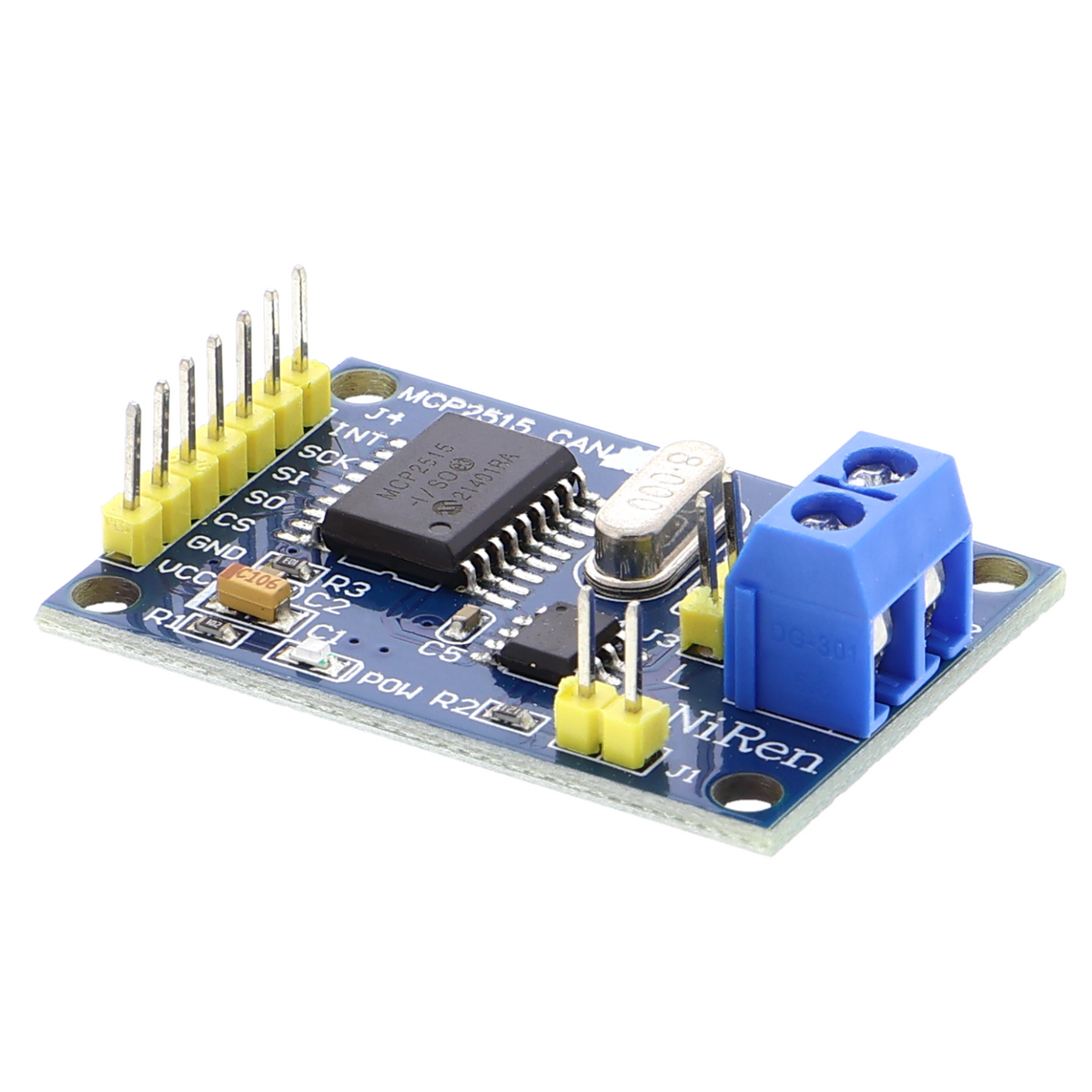

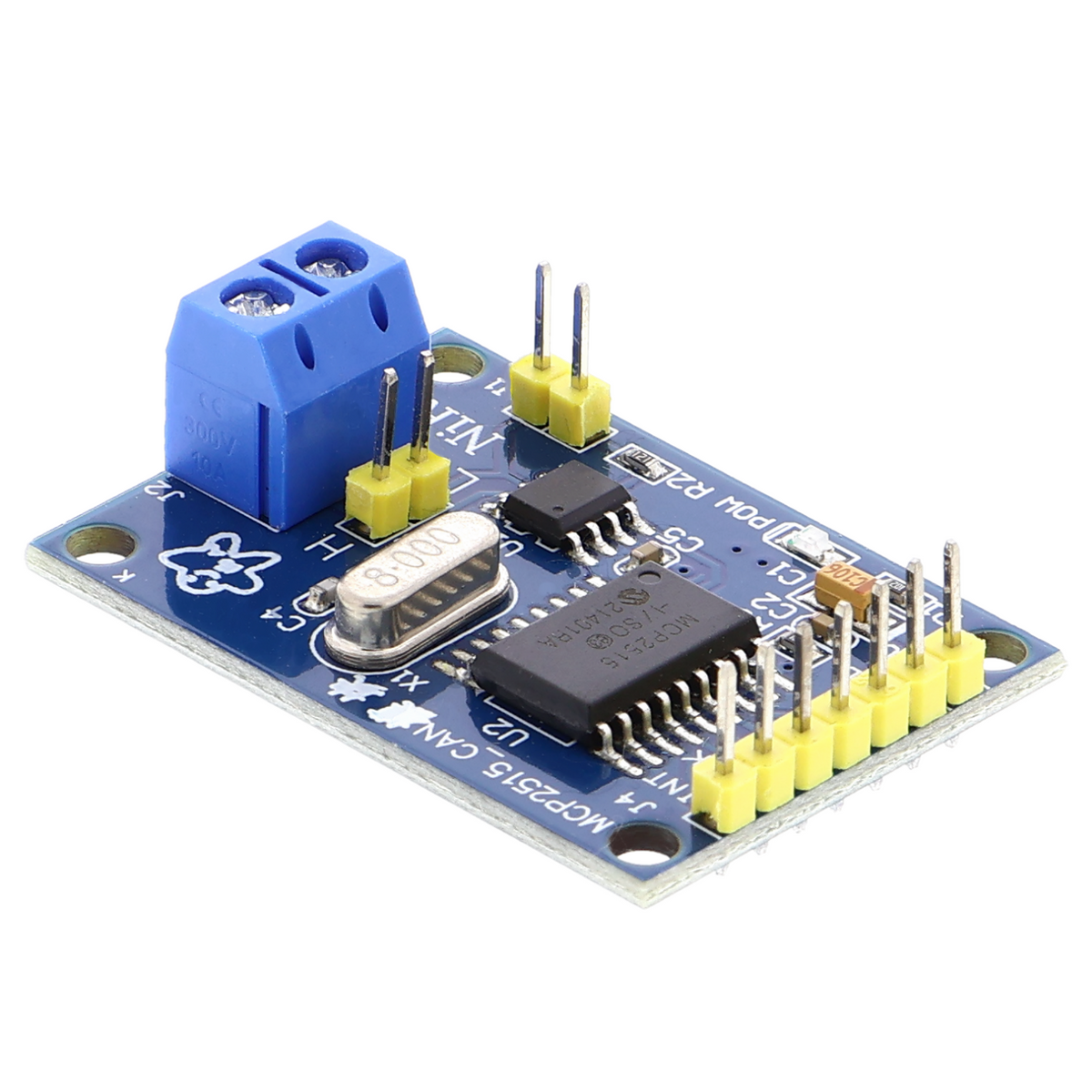

Convertisseur SPI MCP2515 TJA1050 - CAN V2.0B

Présentation du produit

• Convertisseur de bus CAN avec MCP2515 et TJA1050
• Interface SPI pour cartes à microcontrôleur
• Tension de fonctionnement de 5 V
• Communication dans les véhicules, les installations industrielles et les appareils connectés
• Format compact, soudé sur une plaque à pastilles
• Avec des barrettes de broches pour des connexions enfichables sécurisées

Description du produit

Ce convertisseur de bus CAN transforme la communication série du standard SPI en protocole CAN. Le circuit intégré MCP2515 assure la conversion du protocole, tandis que le transceiver TJA1050 adapte les niveaux de tension entre le microcontrôleur et la ligne CAN. Le module fonctionne sous 5 V et nécessite seulement quatre lignes de signal (horloge, données en entrée, données en sortie, sélection de puce) pour la connexion SPI.

Le bus CAN convient aux systèmes qui doivent mettre en réseau plusieurs appareils de manière stable sur de longues distances. Dans les projets automobiles, le module permet la connexion à des calculateurs moteur ou à des réseaux de capteurs ; dans les applications industrielles, il relie des stations de mesure ou des modules d’actionneurs installés à différents endroits. Le CAN trouve également sa place dans les systèmes domotiques soumis à des exigences critiques en temps réel.

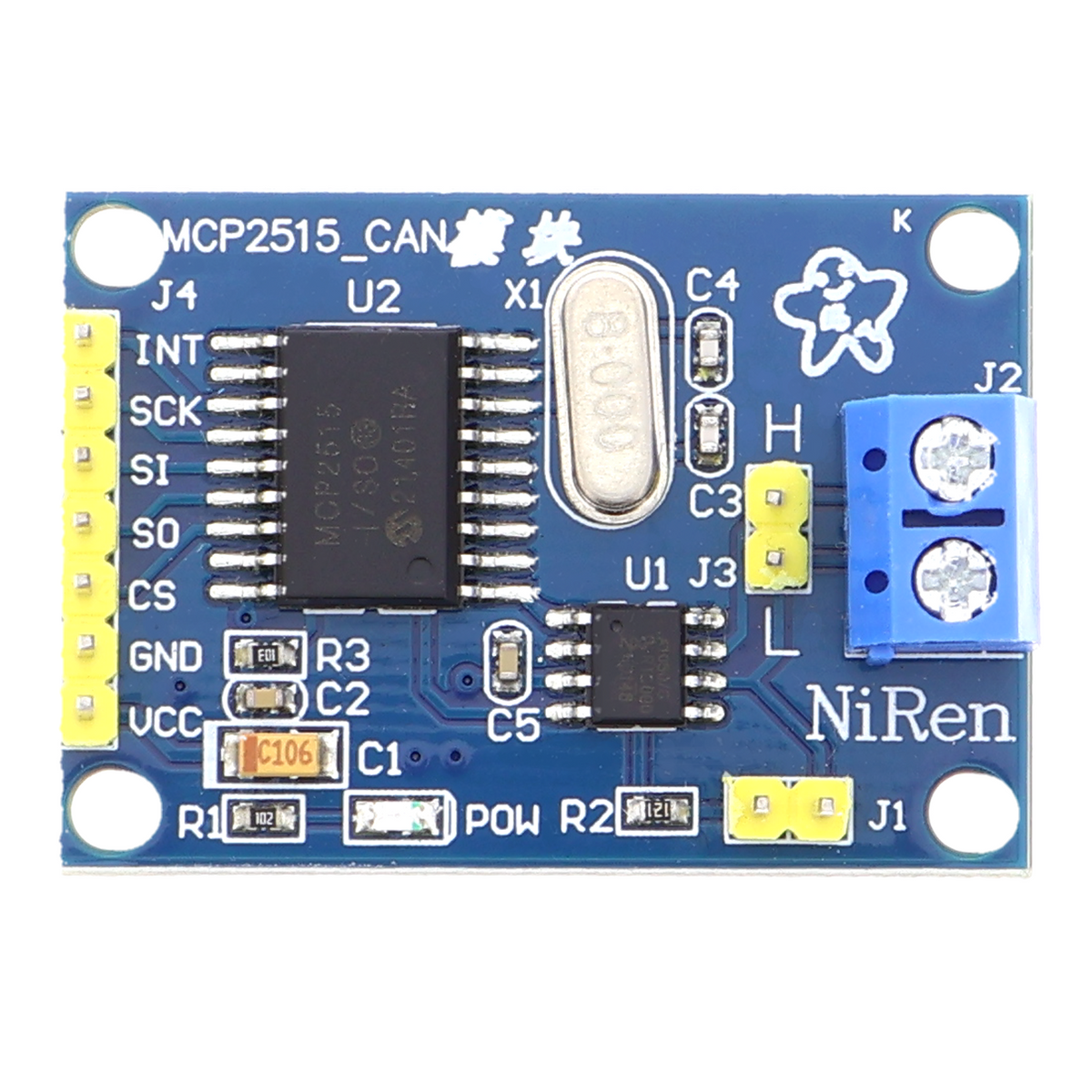

Le convertisseur se raccorde à un port SPI libre de la carte à microcontrôleur. La fonction de chaque broche peut être identifiée grâce aux marquages des connexions sur la carte. Une source d’alimentation de 5 V suffit ; les deux lignes CAN (High et Low) doivent également être reliées au réseau CAN correspondant. Des bibliothèques logicielles pour les contrôleurs et environnements de développement courants sont disponibles gratuitement.

Consignes de sécurité

Avant tout raccordement à des réseaux CAN dans des véhicules ou des installations industrielles, il convient de vérifier s’il est nécessaire de faire appel à un électricien qualifié. Le module est destiné uniquement à la réalisation de prototypes ainsi qu’aux essais et au développement ; il n’est pas conçu pour être installé dans des circuits électriques domestiques ni pour un fonctionnement en production.

Contenu de la livraison

• 1x Convertisseur MCP2515 TJA1050 SPI - CAN V2.0B
