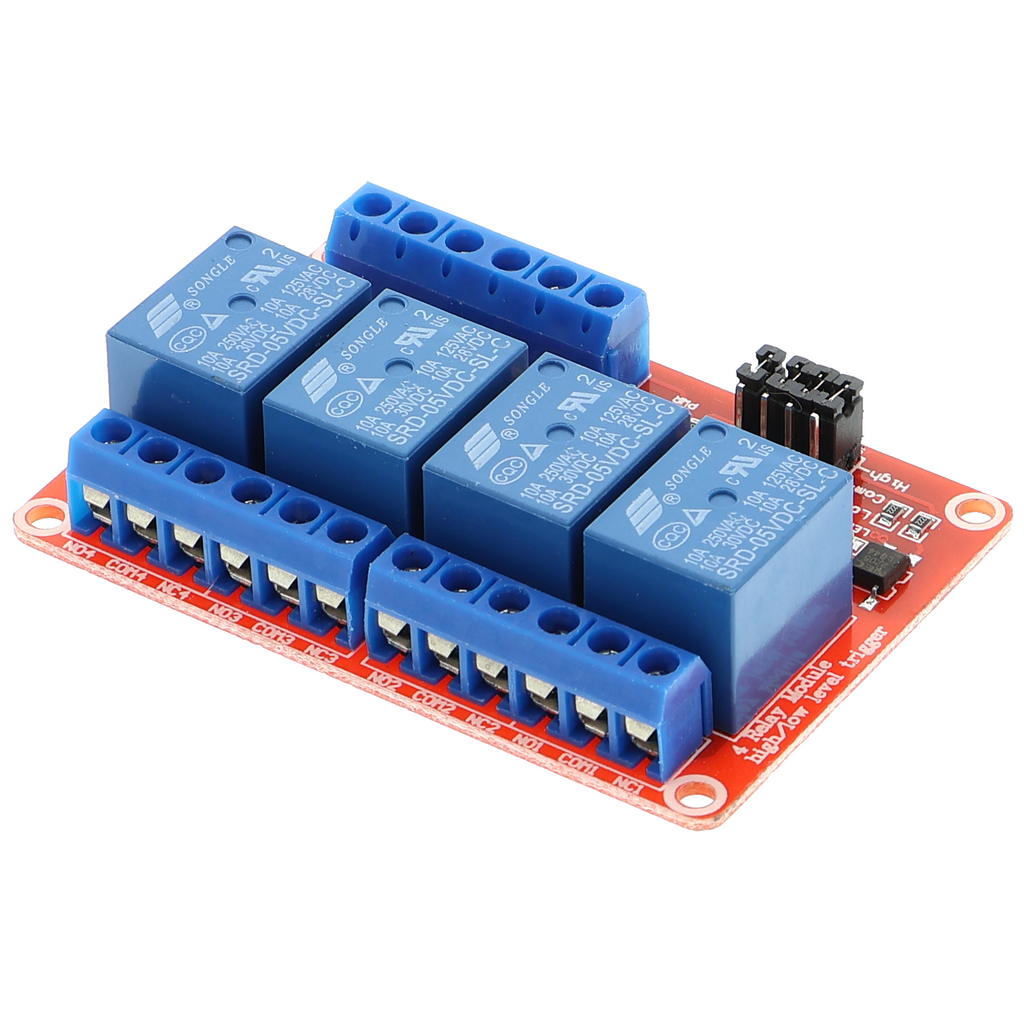

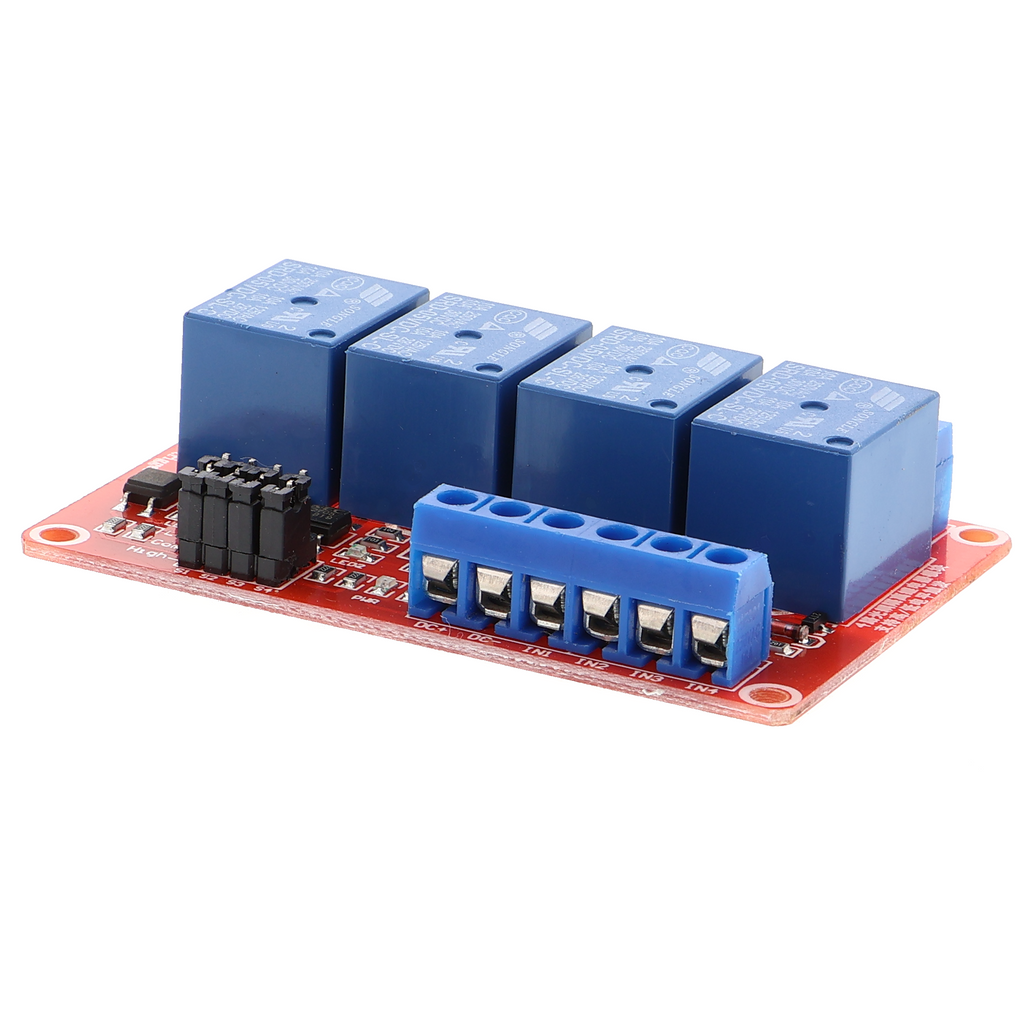

Carte relais. Déclenchement HIGH-LOW-LEVEL - 4 canaux, 5V

Présentation du produit

• Module relais à quatre canaux avec alimentation 5 V
• Entrées de déclenchement High et Low Level utilisables au choix
• Quatre relais commutables indépendamment, jusqu'à 10 A par canal
• Connexion directe à des cartes de microcontrôleur avec logique 5 V
• Les optocoupleurs isolent galvaniquement la logique de commande du circuit de relais

Description du produit

Ce module relais commute quatre circuits indépendants avec une charge allant jusqu'à 10 A par canal. L'alimentation s'effectue via une source de tension 5 V séparée ; les lignes de commande du microcontrôleur doivent également utiliser des niveaux 5 V. Chaque canal est commandé via une entrée configurable avec un déclenchement High ou Low Level, High Level signifiant que le relais s'active avec un niveau logique 1, et Low Level avec un niveau logique 0. La sélection s'effectue au moyen d'un cavalier par canal.

L'optocoupleur de chaque canal isole galvaniquement le circuit de commande des circuits commutés. Ainsi, les tensions parasites provenant de la charge n'influencent pas la partie logique sensible. Le module convient donc à la réalisation d'automatismes dans lesquels des capteurs ou des boutons commandent, via la carte, des moteurs, des électrovannes, des bobines de solénoïdes ou des charges du circuit électrique général. La commande de lampes ou d'éléments chauffants est également possible sans adaptateur supplémentaire.

Les domaines d'utilisation pratiques comprennent les serres automatisées, où les ventilateurs et le chauffage peuvent être commutés, les systèmes de commande de réseaux miniatures, qui actionnent plusieurs voies et aiguillages, ou les montages de laboratoire où différents circuits doivent être synchronisés. Le module est particulièrement utile lorsqu'un seul microcontrôleur doit coordonner plusieurs composants indépendants à forte consommation.

La tension de fonctionnement est de 5 V, ce qui permet de connecter directement le module à des cartes telles que l'ordinateur monocarte courant. La charge maximale des contacts est de 10 A par relais et de 250 V CA ou 30 V CC ; une alimentation séparée pour la bobine du relais n'est pas nécessaire. Pour la mise en service, une source de tension 5 V et des conducteurs de raccordement sont nécessaires.

Consigne de sécurité

Lors de la commutation de consommateurs en courant alternatif ou de charges supérieures à 50 V, il convient de consulter un électricien qualifié. Ce module est exclusivement destiné à la réalisation de prototypes ainsi qu'à des fins de test et de développement et n'est pas conçu pour être installé dans des circuits électriques domestiques. En cas de doute avant la mise en service, il faut consulter un électricien qualifié.

Contenu de la livraison

• 1x déclencheur HIGH-LOW-LEVEL - 4 canaux, 5V
