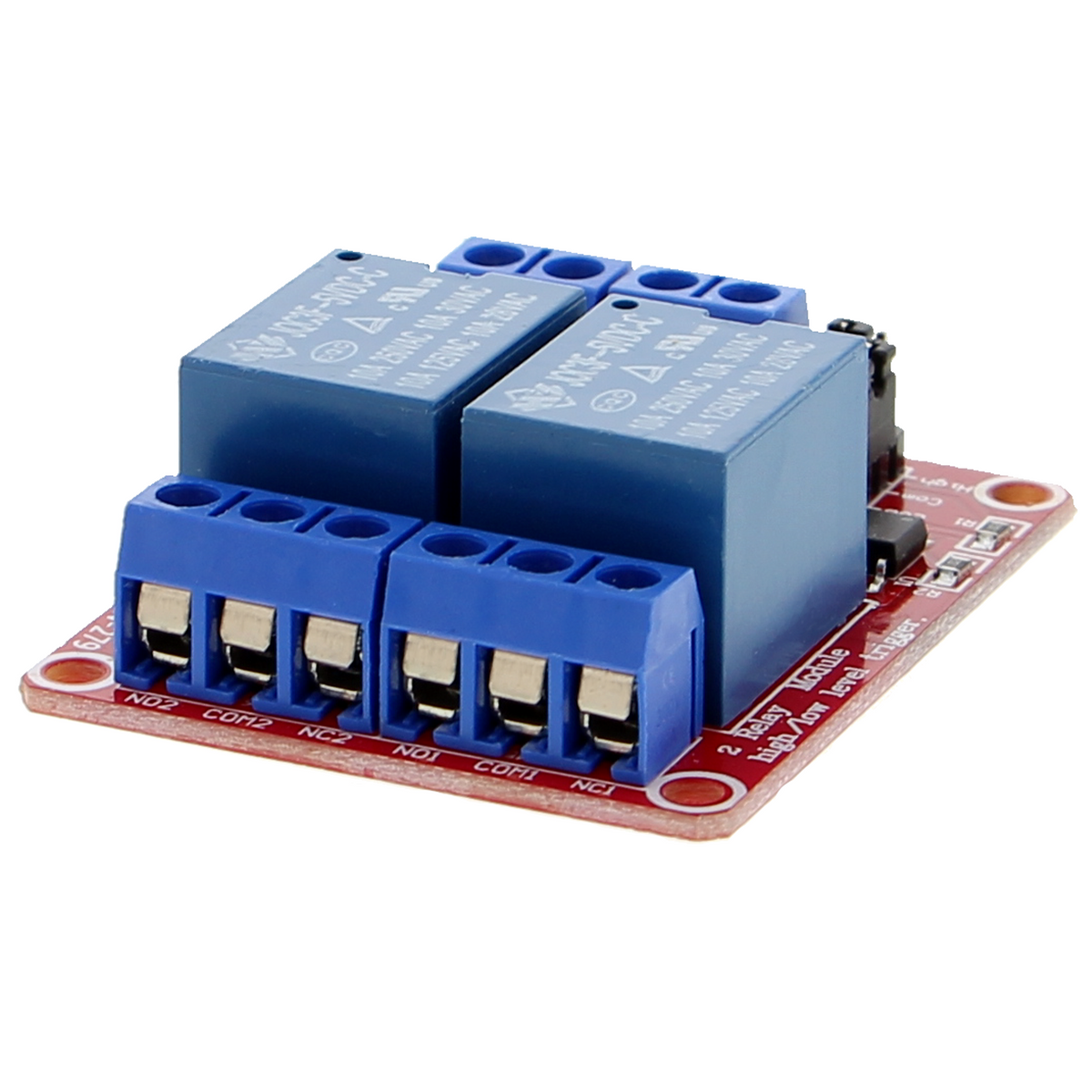

Carte relais. Déclenchement HIGH-LOW-LEVEL - 2 canaux, 5V

Présentation du produit

• Module relais à deux canaux pour commander des appareils via des signaux de sortie numériques
• Détection des niveaux logiques bas et haut à 5 V
• Sorties relais de 10 A chacune à 250 V CA
• Dimensions 53*26*18 mm

Description du produit

Le module commute deux relais indépendants via des signaux numériques de niveau logique 5 V. Chaque canal réagit à des signaux d’entrée distincts et peut être commandé individuellement, ce qui permet une utilisation dans des applications de visualisation et de capteurs avec différentes tâches de commutation.

À l’arrivée d’un niveau haut, les contacts se ferment et connectent les appareils à la tension secteur. Un niveau bas rouvre les relais. Les contacts supportent jusqu’à 10 A par canal sous 250 V de tension alternative, ce qui convient donc aux appareils ménagers tels que les lampes ou les appareils de chauffage. Un indicateur optique sur la carte affiche l’état de commutation de chaque canal.

Les domaines d’utilisation typiques sont la commande à distance de l’éclairage via un microcontrôleur, la commande d’appareils lors de tests automatisés de chauffage ou la réalisation de prototypes pour des opérations de commutation commandées par capteur. La carte compacte, dotée de deux circuits de commutation indépendants, constitue notamment un point de départ flexible pour les montages de laboratoire.

Le fonctionnement nécessite une alimentation 5 V séparée pour la partie logique ainsi qu’une source d’alimentation ou une ligne secteur adaptée pour le circuit des appareils. Les entrées de signal sont limitées à la logique numérique ; des tensions analogiques entraînent un fonctionnement indéfini. Pour commander des appareils consommant plus de 10 A ou fonctionnant à des tensions supérieures, des commutateurs externes sont nécessaires.

Consignes de sécurité

Ce module est exclusivement destiné à la réalisation de prototypes ainsi qu’aux tests et au développement, et ne convient pas à une installation dans le circuit électrique domestique. Les sorties relais sont conçues pour des tensions alternatives jusqu’à 250 V ; un court-circuit ou une surcharge des contacts peut entraîner des dommages ou des incendies. Les interventions sur une installation électrique ou à proximité de celle-ci sont réservées aux électriciens qualifiés ; en cas de doute concernant le câblage, consulter un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1x déclencheur HIGH-LOW-LEVEL - 2 canaux, 5V
