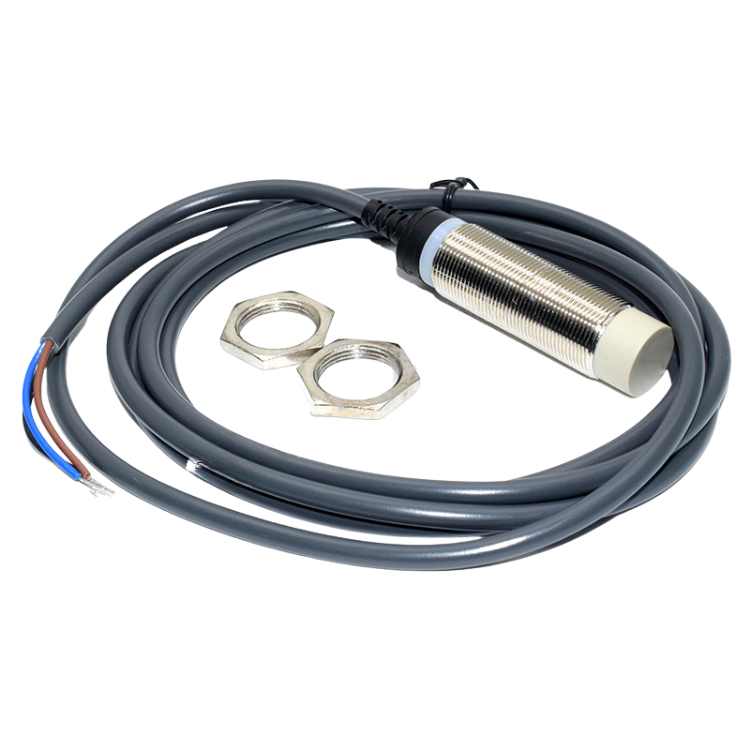

Sensor de proximidad inductivo Master, NPN - NC/ NO (GSY18-G08NA/B)

Resumen del producto

• Sensor de proximidad inductivo para circuitos de aproximación sin contacto
• Salida NPN, conmutable como normalmente cerrada o normalmente abierta
• Alcance de medición de hasta 8 mm
• Tensión de funcionamiento de 10 a 30 V DC
• Rosca M18, disponible en varias versiones
• Indicador LED del estado de conmutación

Descripción del producto

El sensor de proximidad inductivo detecta objetos metálicos en las inmediaciones sin tocarlos. Su principio de funcionamiento utiliza la inducción electromagnética: una bobina genera un campo magnético de alta frecuencia. Cuando se aproxima un metal, cambia la intensidad del campo; el sensor lo detecta y emite una señal de conmutación. La tensión de funcionamiento se encuentra en el rango de 10 a 30 V DC, y la salida NPN proporciona la señal con nivel de baja tensión para microcontroladores y dispositivos de control.

El alcance de medición llega hasta 8 mm, lo que permite detectar de forma fiable posiciones a corta distancia. La rosca M18 permite montarlo en diferentes soportes. Según los requisitos, el sensor está disponible como variante normalmente cerrada (NC) o normalmente abierta (NO), de modo que la lógica de conmutación se adapta a la aplicación correspondiente sin electrónica adicional. Un LED muestra el estado de conmutación actual.

Este tipo de sensores detecta la llegada a posiciones en instalaciones de fabricación y, por ejemplo, activa acciones posteriores cuando entra un punzón metálico. En máquinas de prueba, detecta la presencia de piezas o componentes. También en sistemas de control de procesos, los sensores inductivos supervisan secuencias de movimiento o detectan desgaste cuando se desplazan determinadas posiciones características.

Una fuente de alimentación USB o una fuente de alimentación de laboratorio puede proporcionar la tensión de funcionamiento. La conexión se realiza mediante un cable de tres conductores o un conector disponible en varias versiones. Las salidas de este tipo de sensor son compatibles con las entradas lógicas de placas de microcontroladores habituales sin necesidad de un convertidor de nivel.

Nota de seguridad

El sensor está destinado exclusivamente al montaje de prototipos y a fines de prueba y desarrollo, y no es adecuado para instalarlo en la red eléctrica doméstica. Para realizar trabajos en la instalación eléctrica o en sus inmediaciones es necesario contar con un electricista cualificado; en caso de duda, consulta a un electricista cualificado antes de ponerlo en funcionamiento.
