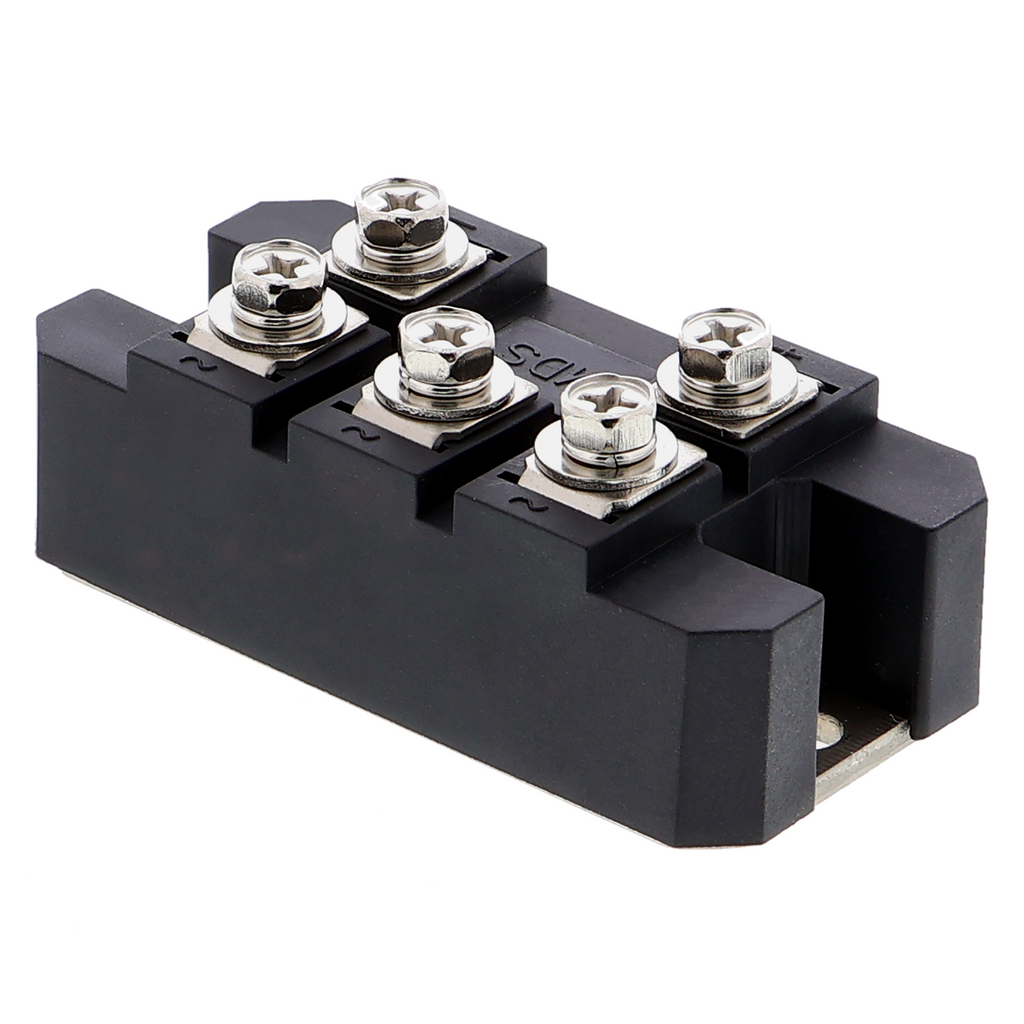

Rectificador de puente trifásico MDS100A-16 100A 1600V

Descripción general del producto

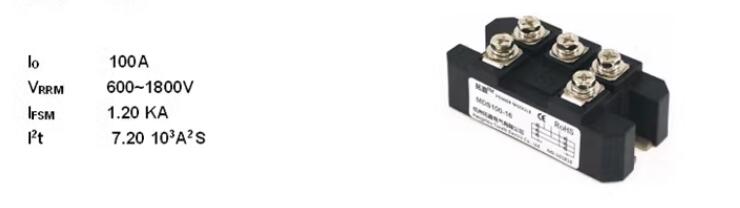

• Puente rectificador para corriente alterna trifásica, corriente nominal de 100 A
• Tensión inversa de hasta 1600 V

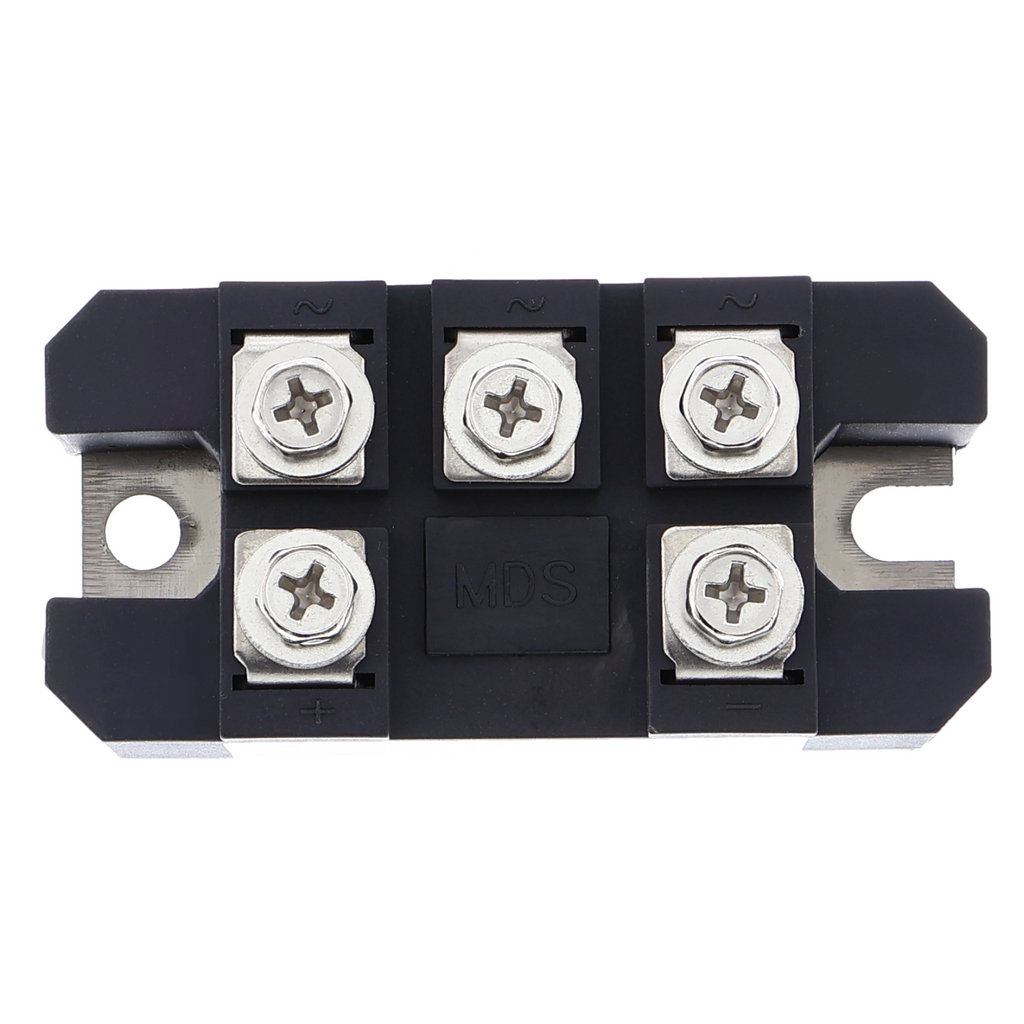

• Diseño compacto con conexiones atornilladas
• Diseñado para tareas de rectificación de alta carga
• Versión modular para aplicaciones industriales

Descripción del producto

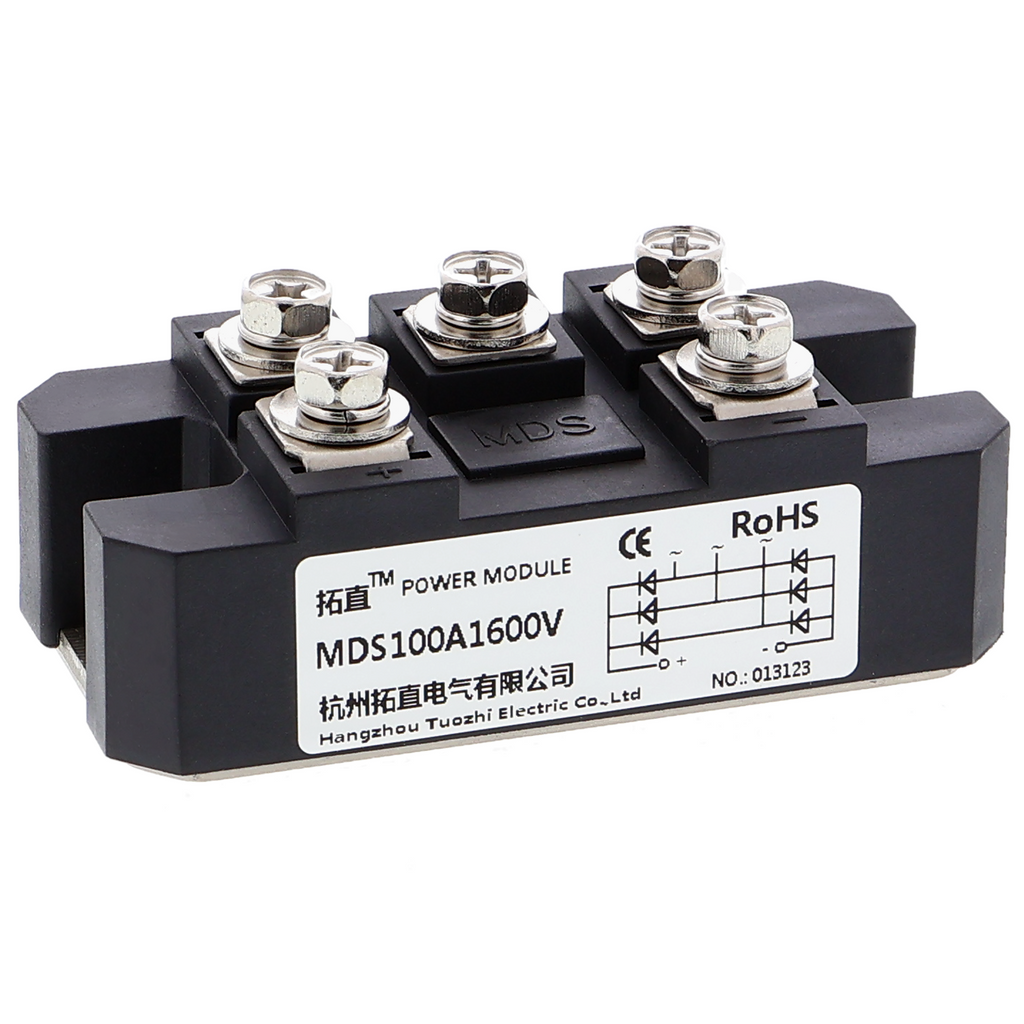

Un puente rectificador con entradas trifásicas convierte la corriente alterna en corriente continua. El módulo está diseñado para corrientes continuas de hasta 100 A y soporta tensiones inversas de hasta 1600 V, por lo que puede utilizarse en fuentes de alimentación robustas y sistemas de alimentación para aplicaciones industriales. La rectificación se realiza mediante un puente de diodos interno que utiliza todo el ciclo de corriente alterna.

Gracias a su alta tensión nominal, el módulo puede utilizarse en sistemas trifásicos con diferentes tensiones de red. Los puntos de conexión atornillados permiten establecer conexiones estables bajo carga. La alta intensidad de corriente genera pérdidas de cobre, por lo que es necesario utilizar una refrigeración adecuada; normalmente se especifica la fijación mecánica a un disipador de calor.

Entre sus aplicaciones se incluyen fuentes de alimentación para laboratorios y bancos de pruebas, donde es necesario generar una tensión continua estabilizada a partir de corriente alterna trifásica. Este tipo de módulo también es fundamental en la alimentación de sistemas de carga de baterías o estaciones de soldadura por arco. En los inversores, que vuelven a convertir la corriente continua en corriente alterna, sirve como primera etapa.

Durante el funcionamiento deben respetarse las corrientes admisibles para evitar el sobrecalentamiento. Según la corriente de carga, el módulo requiere una refrigeración adecuada y conexiones eléctricas resistentes. Es necesario instalar un dispositivo de desconexión o un fusible en el circuito eléctrico.

Advertencia de seguridad

Este módulo trabaja con corrientes y tensiones elevadas y solo debe ser instalado por personal electricista cualificado. No está destinado a su instalación en la red eléctrica doméstica y sirve exclusivamente para la creación de prototipos y para fines de prueba y desarrollo. Antes de realizar cualquier trabajo en fuentes de alimentación o cerca de ellas y de la tensión de red, debe consultarse a un profesional electricista antes de la puesta en marcha.

Contenido del suministro

• 1x MDS100A-16 100A 1600V puente rectificador
