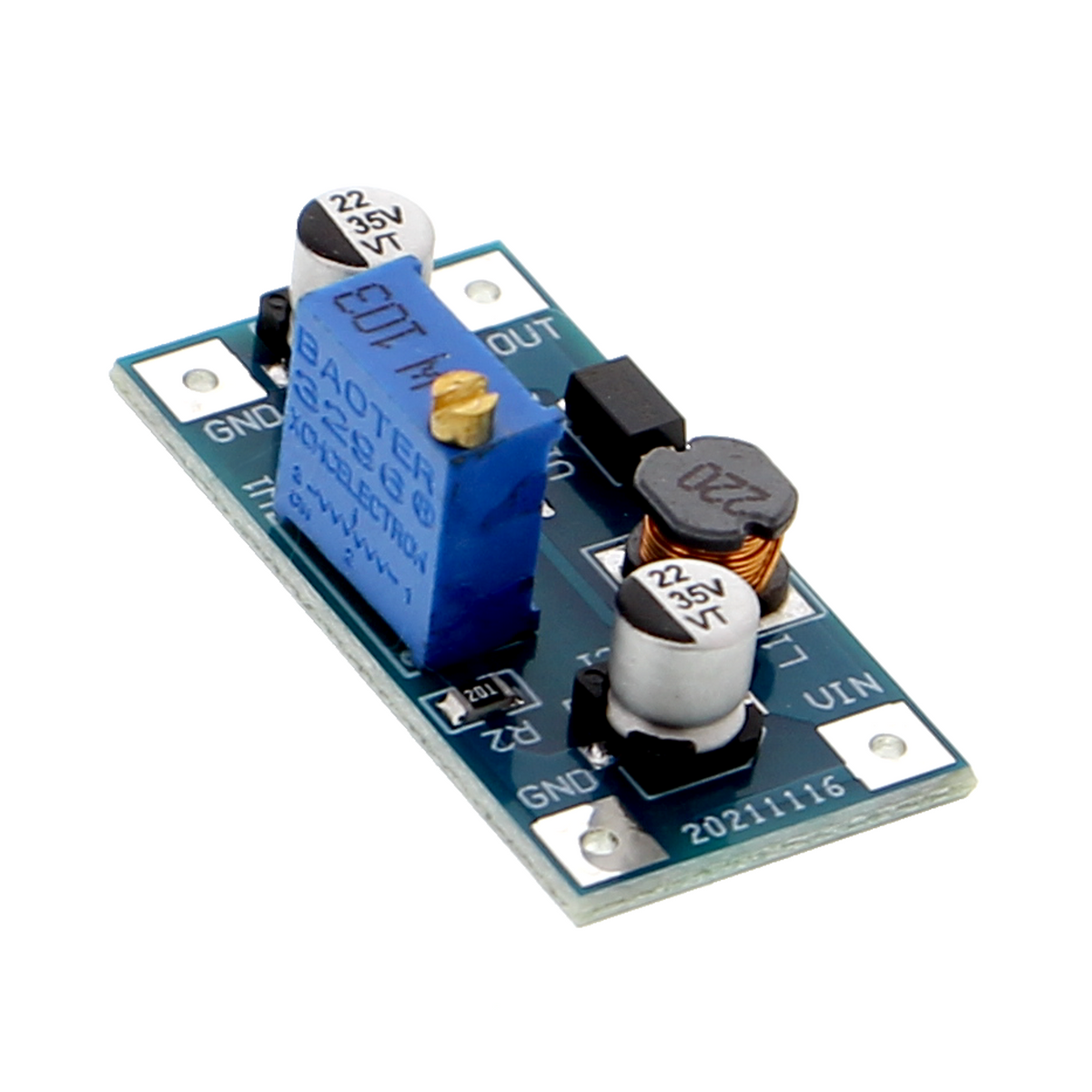

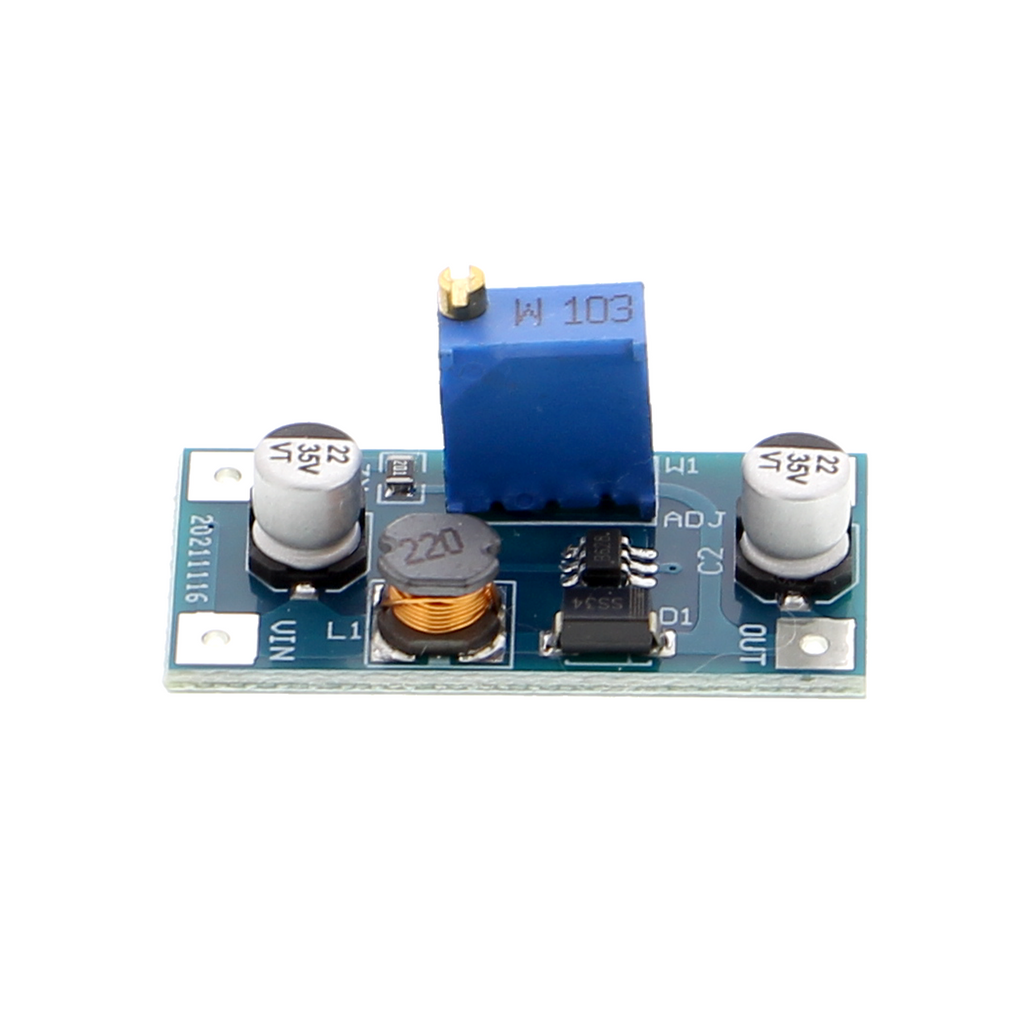

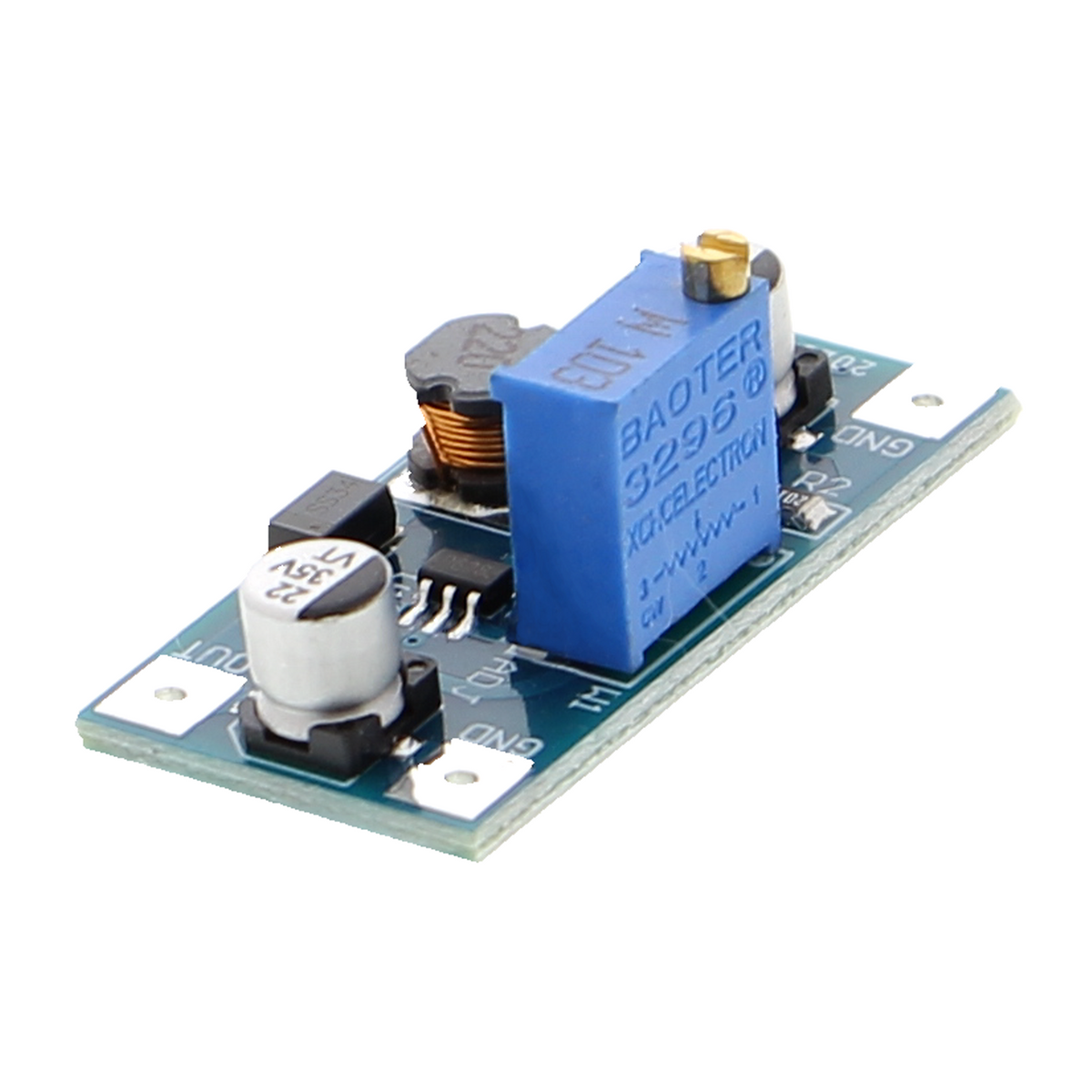

SX1308, XHM415 - convertidor elevador

Descripción general del producto

• Convertidor elevador de tensión con una tensión de entrada de 2–24 V y una tensión de salida de hasta 28 V
• Corriente de salida máxima de 2 A, puede alimentar varios consumidores
• Modo de funcionamiento de frecuencia fija para aplicaciones de bajo ruido
• Circuitos de protección contra sobrecargas y cortocircuitos
• Placa con componentes SMD y pad de conexión para una carga externa

Descripción del producto

El convertidor elevador aumenta tensiones continuas bajas a niveles de tensión más altos y resulta adecuado para todos aquellos casos en los que las baterías o las fuentes de corriente débiles deben alimentar consumidores con una tensión superior. El principio del regulador conmutado almacena energía en una bobina y la libera de forma controlada para estabilizar la tensión de salida.

Con un rango de tensión de entrada de 2 a 24 V, se pueden conectar fuentes de corriente muy diversas, desde dos baterías conectadas en serie hasta fuentes de alimentación de laboratorio estabilizadas. La tensión de salida se puede ajustar hasta 28 V y proporciona continuamente hasta 2 A, por lo que permite alimentar varios consumidores. Los circuitos de protección interrumpen el suministro de corriente en caso de cortocircuito o sobrecarga, protegiendo así los componentes posteriores.

Algunos ejemplos de uso son la alimentación de lógica de 5 V a partir de dos baterías AA, el control de tiras LED con una tensión de batería baja o la conversión de tensiones de entrada solares fluctuantes a 12 V constantes para mediciones de laboratorio. El modo de funcionamiento de frecuencia fija genera menos ruido que los sistemas controlados por PWM y, por ello, también resulta adecuado para circuitos de medición sensibles.

El convertidor solo necesita una fuente de corriente dentro del rango indicado y una carga con una tolerancia de tensión de hasta 28 V. Debe respetarse la corriente de salida máxima de 2 A para no activar las funciones de protección. Para señales digitales de alta frecuencia en las inmediaciones, se recomienda utilizar una perla de ferrita en el cable de entrada.

Nota de seguridad

El convertidor está destinado exclusivamente al montaje de prototipos y a fines de prueba y desarrollo, y no está diseñado para su instalación en la red eléctrica doméstica. Con tensiones de entrada cercanas al valor límite superior de 24 V, debe garantizarse una refrigeración suficiente. Los trabajos en la instalación eléctrica están reservados a profesionales electricistas; en caso de duda, consulta a un profesional electricista antes de la puesta en funcionamiento.

Contenido del suministro

• 1x SX1308, XHM415 - Convertidor elevador
