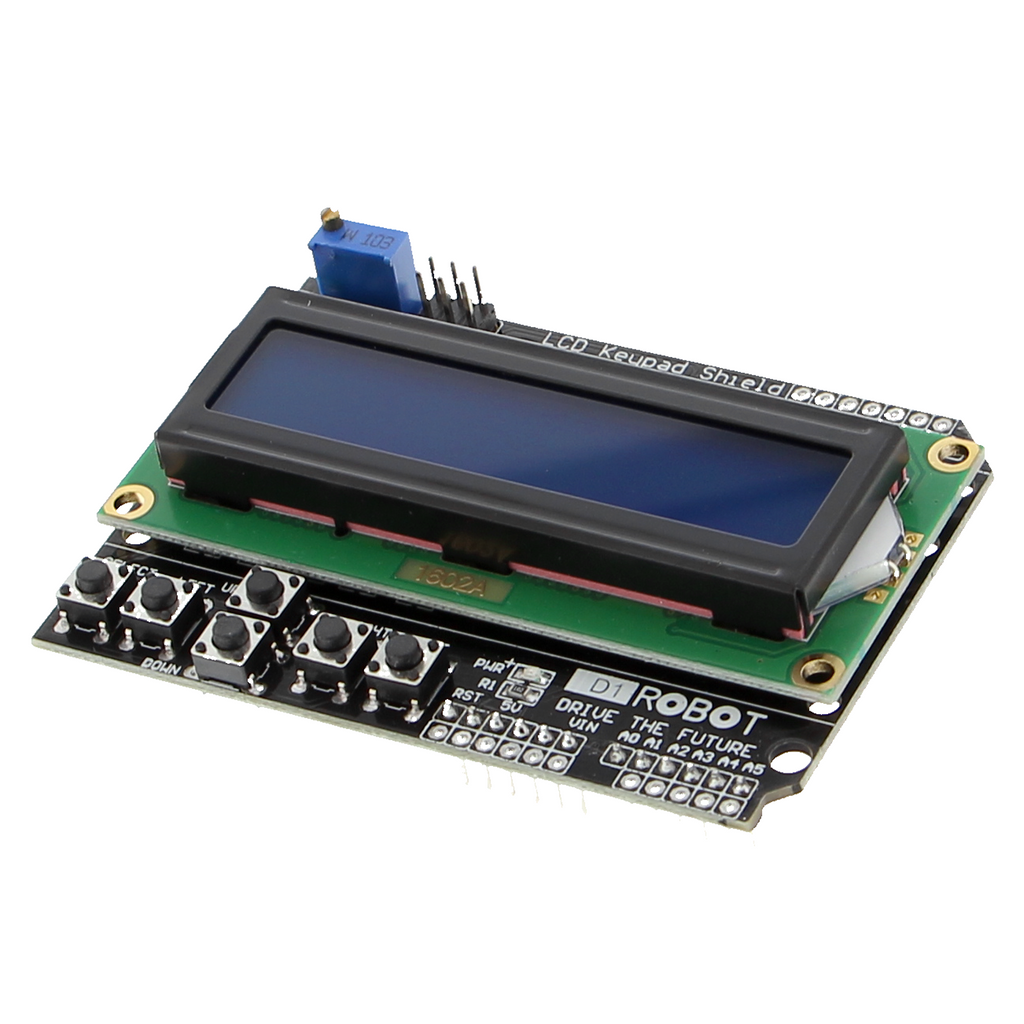

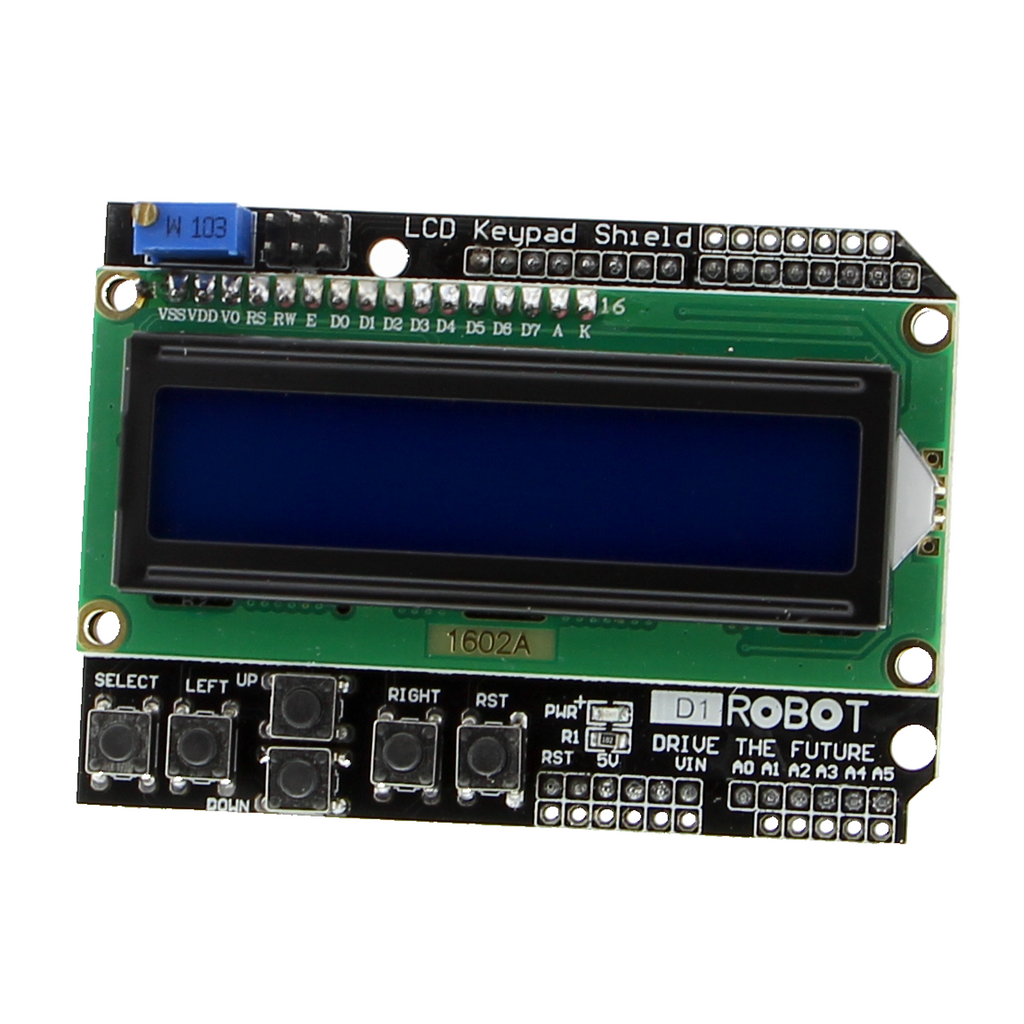

Shield de teclado con pantalla 1602 para Arduino UNO

Descripción general del producto

• Módulo de expansión para Arduino UNO con pantalla LCD de 16*2 caracteres y 5 botones
• La pantalla muestra hasta 32 caracteres simultáneamente
• Los botones permiten la interacción del usuario sin cableado adicional
• Entradas analógicas para todos los botones en un solo pin
• Se conecta directamente a los pines del Arduino, sin necesidad de soldar
• La interfaz I2C para la pantalla reduce el uso de pines

Descripción del producto

Este shield combina una pantalla LCD con entradas de botones en una unidad de control compacta para Arduino UNO. La pantalla de 16*2 caracteres muestra valores medidos, menús o mensajes de estado, mientras que cinco botones sirven para la navegación y la selección. Como todos los botones se leen a través de una única entrada analógica, los pines digitales del microcontrolador quedan disponibles para otras funciones.

Los botones generan distintos valores de tensión en la entrada analógica, que el Arduino reconoce y distingue. La pantalla se comunica mediante I2C, por lo que solo se utilizan dos líneas de datos. El circuito ya está precableado en el shield, de modo que no es necesario conectar cables ni soldar.

Entre sus usos habituales se incluyen registradores de datos con valores mostrados en tiempo real y panel de control, sistemas de control para proyectos de robótica con navegación por menús, dispositivos de medición de temperatura y humedad con menú de calibración, o simples paneles indicadores en montajes de electrónica para aficionados. Un Arduino UNO con el shield instalado y un sensor conectado permite obtener rápidamente un dispositivo funcional para la recopilación y visualización de datos.

Se requiere el IDE de Arduino para la programación y conocimientos del entorno Arduino, ya que ambos canales de entrada (botones y pantalla) deben gestionarse en el sketch. El shield solo es compatible con Arduino UNO y placas compatibles con la misma disposición de pines; para otras variantes de Arduino u ordenadores de placa única es necesaria una adaptación.

Advertencia de seguridad

El shield no está diseñado para funcionar en circuitos con tensión de red y sirve exclusivamente para la creación de prototipos, así como para fines de prueba y desarrollo. Antes de ponerlo en funcionamiento, comprueba que todos los conectores estén firmemente colocados y que no haya contactos doblados. Si la placa presenta daños o tienes dudas sobre la seguridad de su funcionamiento, consulta a un profesional de la electricidad.
