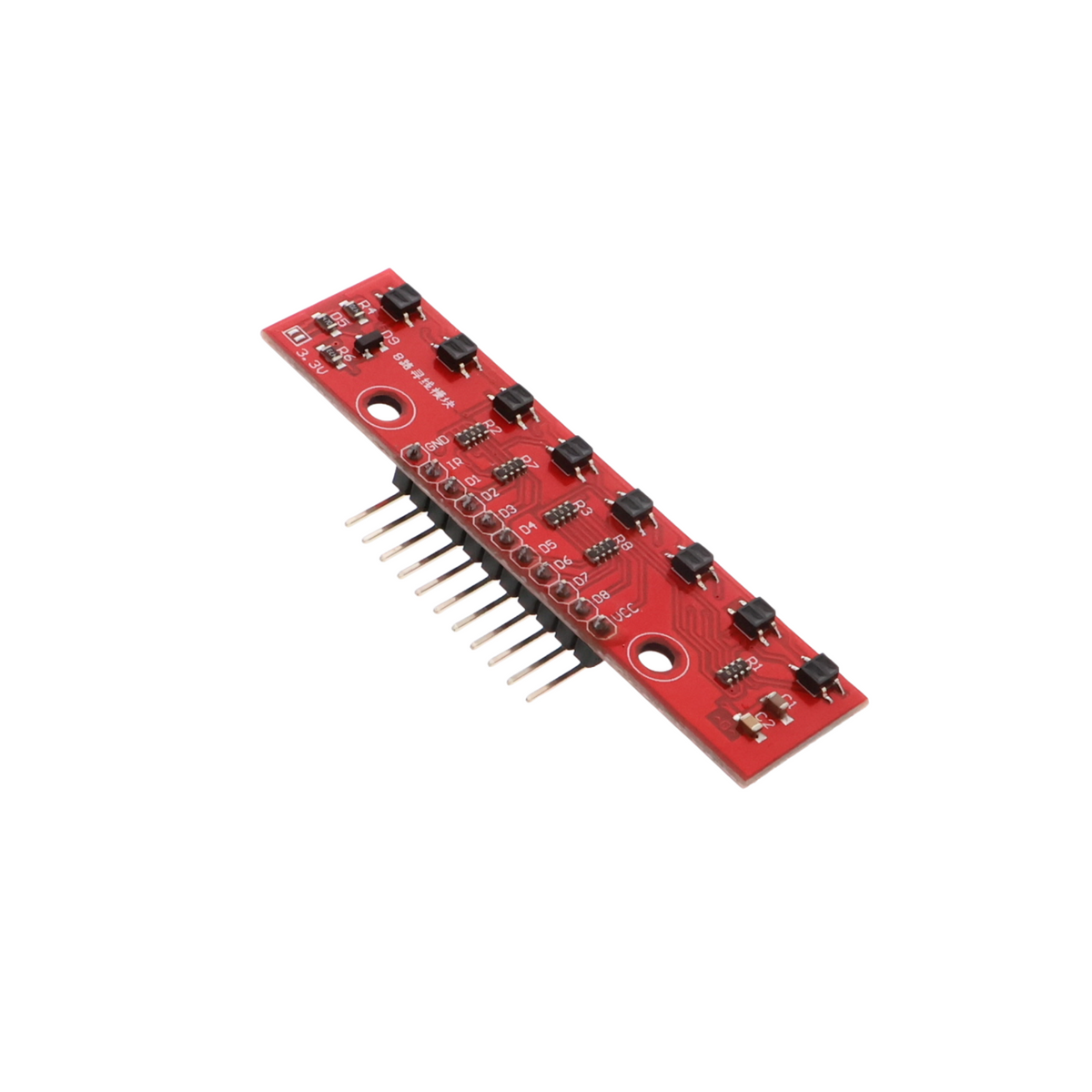

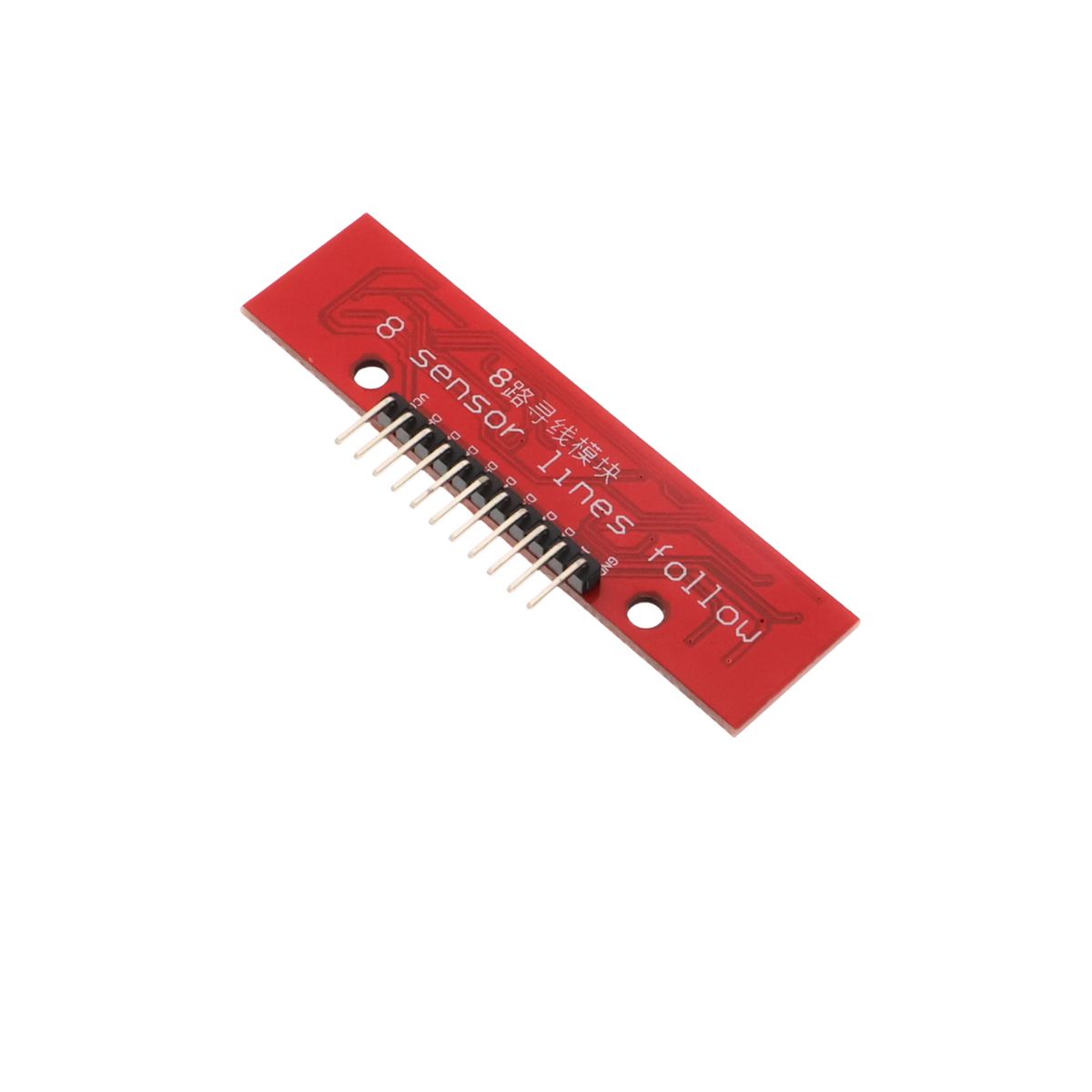

Módulo sensor infrarrojo de seguimiento de líneas, 8 canales, 3,3V - 5V

Descripción general del producto

• Ocho sensores IR para la detección de líneas en una placa
• Funciona con niveles lógicos de 3,3 V y 5 V
• Salidas digitales para cada sensor
• Circuito comparador integrado para la detección de umbrales
• Módulos compactos dispuestos en una fila
• Conexión directa a placas de microcontrolador

Descripción del producto

Un sensor de seguimiento de líneas de ocho canales detecta diferencias de contraste en superficies planas. Cada canal cuenta con un emisor y un receptor infrarrojos. Las zonas claras y oscuras producen distintos grados de reflexión, que el módulo convierte en señales digitales. El circuito compara las señales de los sensores con umbrales integrados, por lo que no se necesita electrónica externa para la evaluación.

El módulo funciona tanto con lógica de 3,3 V como con niveles de 5 V. Al conectarlo a placas de 5 V sin convertidor de nivel, las entradas pueden resultar dañadas; con sistemas de 3,3 V, su uso no presenta problemas. Las ocho salidas digitales proporcionan un resultado de uno o cero para cada sensor. La disposición de los sensores en una fila permite seguir líneas, por ejemplo, sobre papel o plástico.

Su uso habitual se da en robots que deben detectar y seguir líneas negras o de otros colores sobre un fondo claro. Estos módulos también se utilizan en aplicaciones de almacenamiento y transporte para guiar recorridos. Una línea reflectante o absorbente se detecta de forma fiable cuando el contraste es suficientemente alto. El módulo solo detecta de forma limitada las líneas inclinadas o curvas.

El sensor necesita una tensión de alimentación de entre 3,3 V y 5 V, así como niveles lógicos compatibles para las salidas digitales. Los entornos con una fuerte radiación solar u otras fuentes intensas de infrarrojos pueden afectar a la precisión. La rugosidad de la superficie y la suciedad en las ventanas de los sensores empeoran la detección.

Advertencia de seguridad

El módulo está destinado exclusivamente al montaje de prototipos y a fines de prueba y desarrollo. No debe utilizarse como componente para controlar máquinas o instalaciones en entornos industriales. Los trabajos en instalaciones eléctricas o cerca de ellas están reservados a profesionales electricistas.

Contenido del paquete

• 1x módulo de sensores infrarrojos de 8 canales, 3,3-5V
