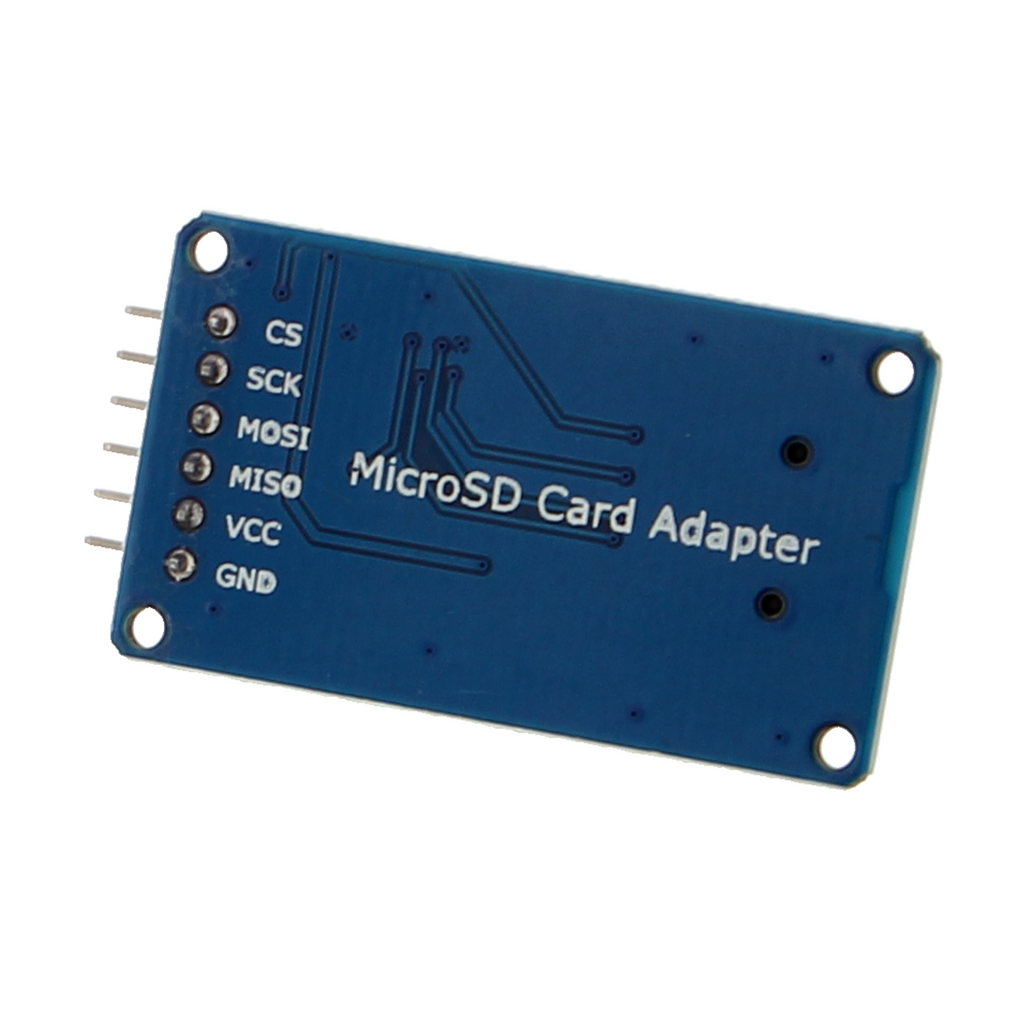

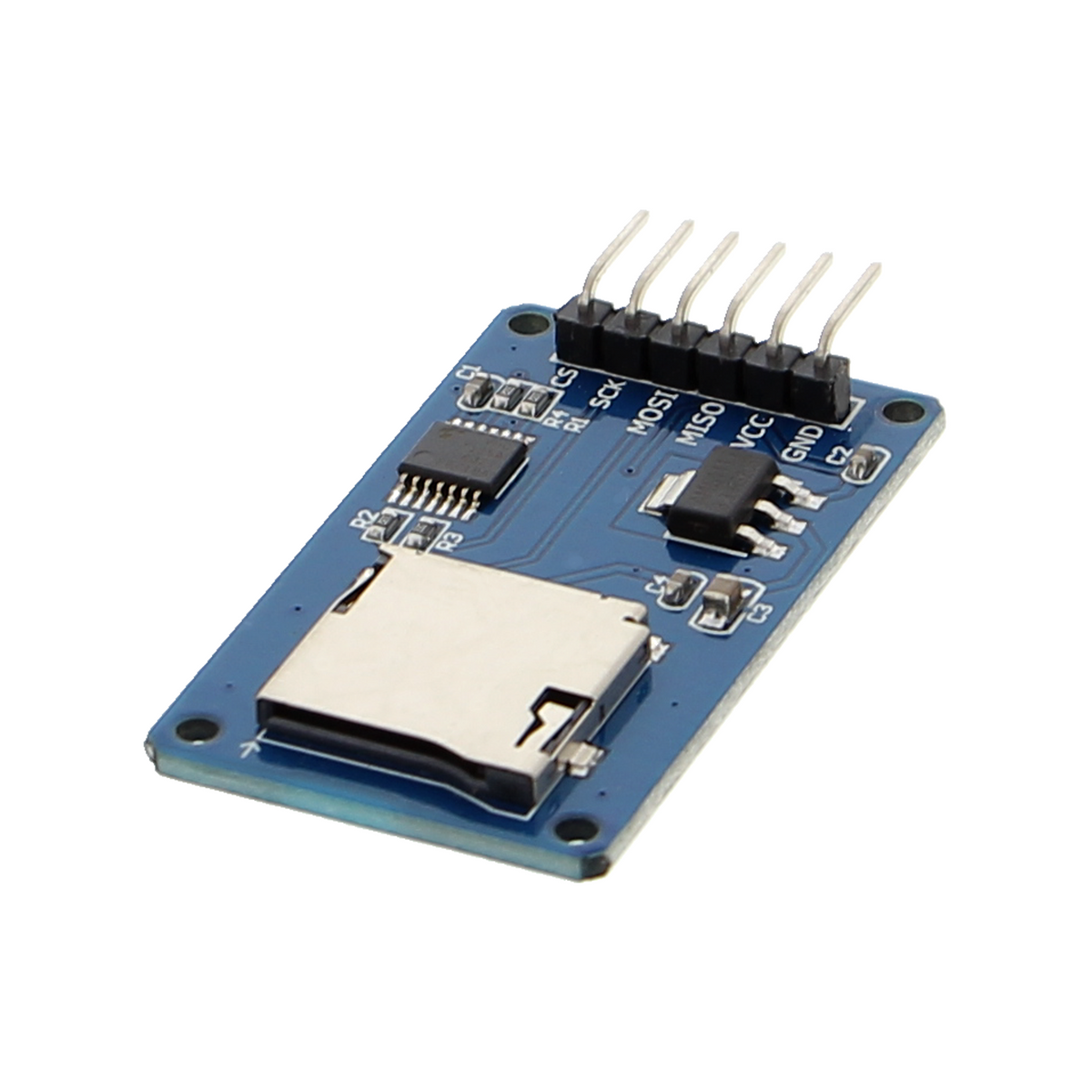

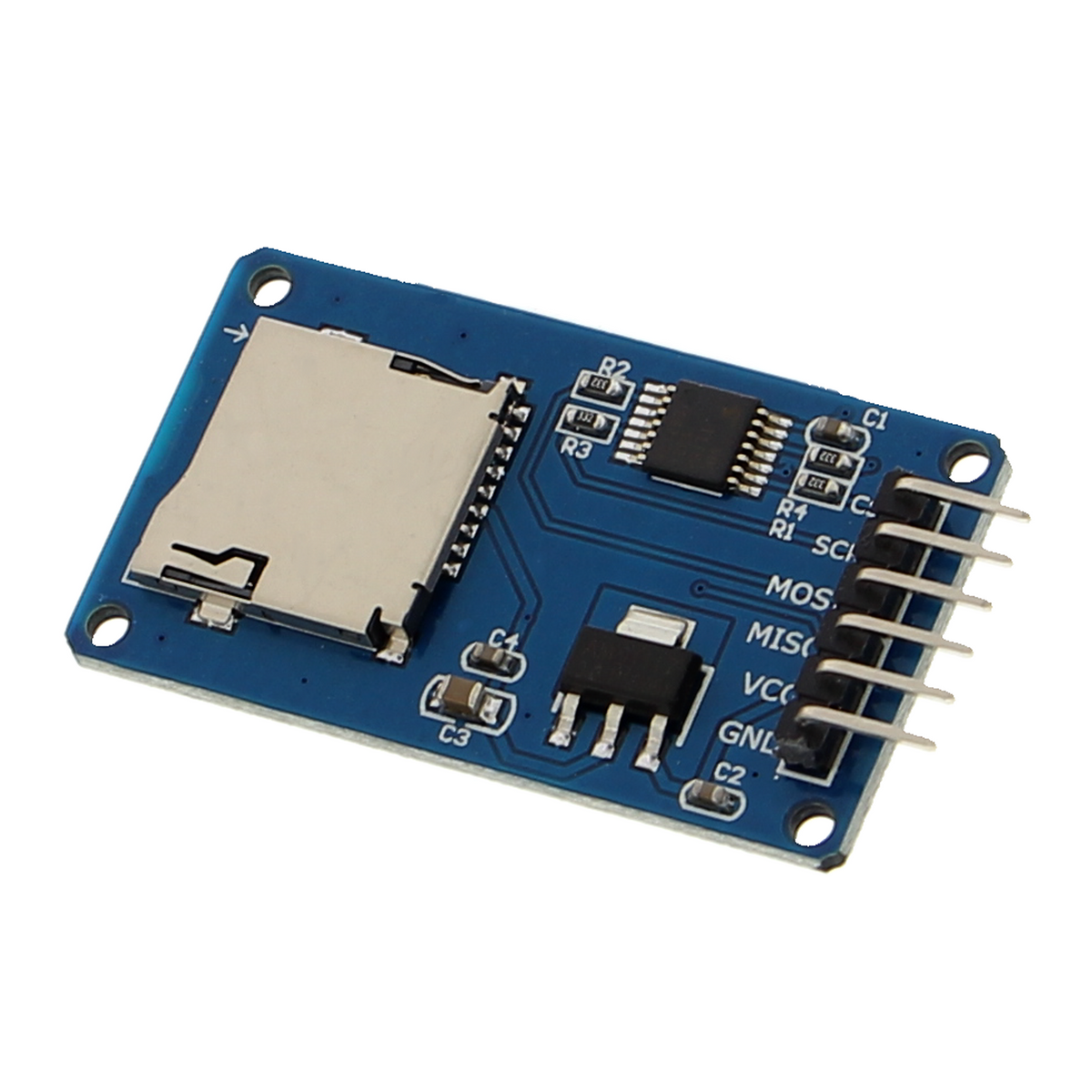

Módulo de tarjeta MicroSD SPI - lector de tarjetas TF

Descripción general del producto

• Módulo lector de tarjetas para tarjetas de memoria MicroSD y TF
• Interfaz SPI para la conexión a microcontroladores
• Se recomienda la alimentación mediante VCC con 5 V
• Adecuado para microcontroladores con lógica SPI de 3,3 V
• Compatible con sistemas de archivos FAT16 y FAT32
• Ideal para el registro de datos y el almacenamiento local de datos

Descripción del producto

El módulo de tarjetas MicroSD SPI permite leer y escribir datos en tarjetas de memoria MicroSD o TF. La comunicación con el microcontrolador se realiza mediante la interfaz SPI con las señales SCK, MOSI, MISO y CS.

El módulo es adecuado, por ejemplo, para registradores de datos, registros de datos de sensores, archivos de configuración u otras aplicaciones en las que se deban almacenar grandes cantidades de datos fuera de la memoria interna de un microcontrolador.

El módulo incorpora un regulador de tensión para la alimentación de la tarjeta de memoria. Por ello, se recomienda alimentar la entrada VCC del módulo con 5 V. Si la entrada VCC se alimenta únicamente con 3,3 V, la tensión de alimentación de la tarjeta de memoria puede ser demasiado baja debido al regulador de tensión conectado previamente. Esto puede provocar un comportamiento inestable, especialmente durante la inicialización, la lectura o la escritura.

Las señales SPI pueden utilizarse con microcontroladores de 3,3 V, como ESP32, Raspberry Pi Pico o RP2040. La tensión de alimentación en la conexión VCC y los niveles lógicos de la interfaz SPI deben considerarse por separado.

Para la conexión, además de la alimentación, se necesitan cuatro señales SPI: SCK, MOSI, MISO y CS. En el software se necesita una biblioteca adecuada para tarjetas SD. En Arduino IDE puede utilizarse, por ejemplo, la biblioteca SD.

Para lograr la mayor compatibilidad posible, se recomienda utilizar una tarjeta de memoria formateada en FAT16 o FAT32.

Información de seguridad

El módulo está destinado exclusivamente a la creación de prototipos y a fines de prueba y desarrollo. Al realizar la conexión, asegúrate de que la polaridad de la tensión de alimentación sea correcta y de respetar los niveles de tensión permitidos por el microcontrolador utilizado.

Contenido del paquete

• 1x módulo de tarjetas MicroSD SPI / lector de tarjetas TF
