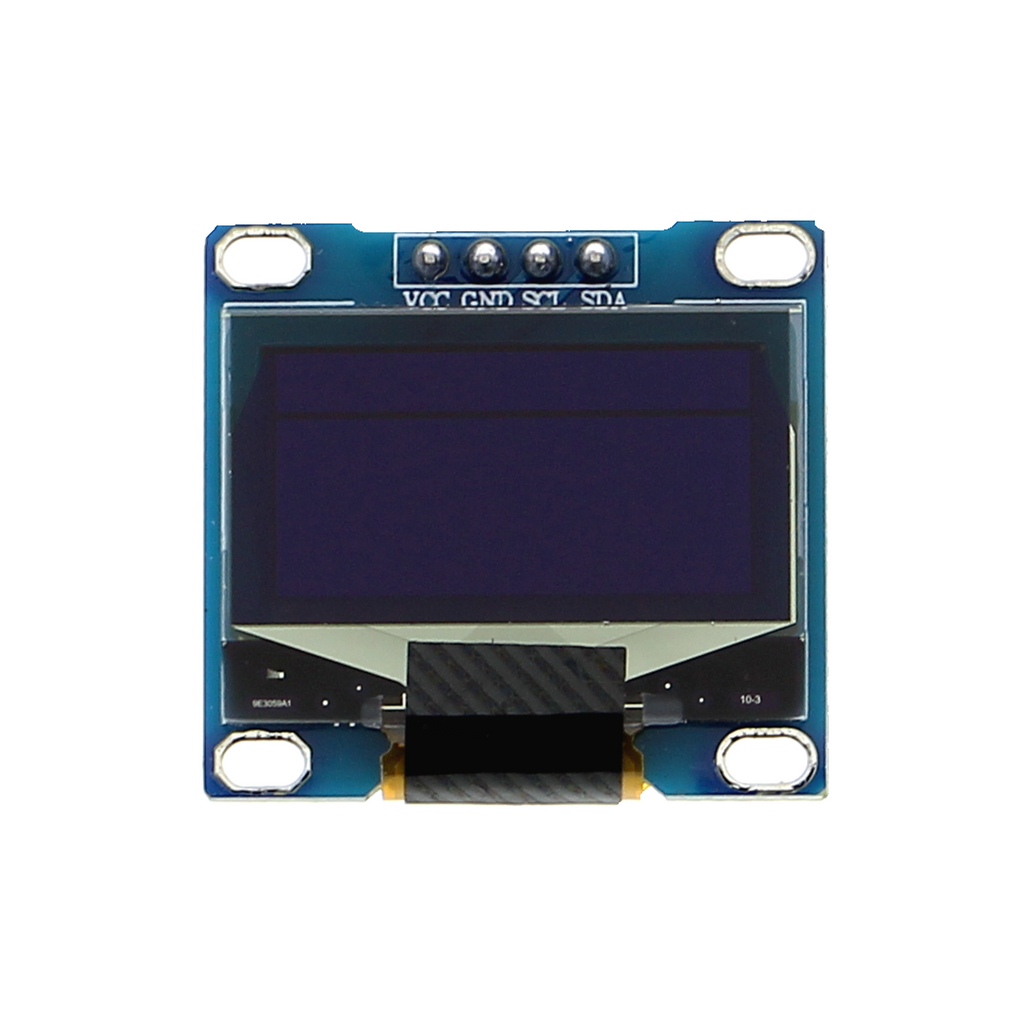

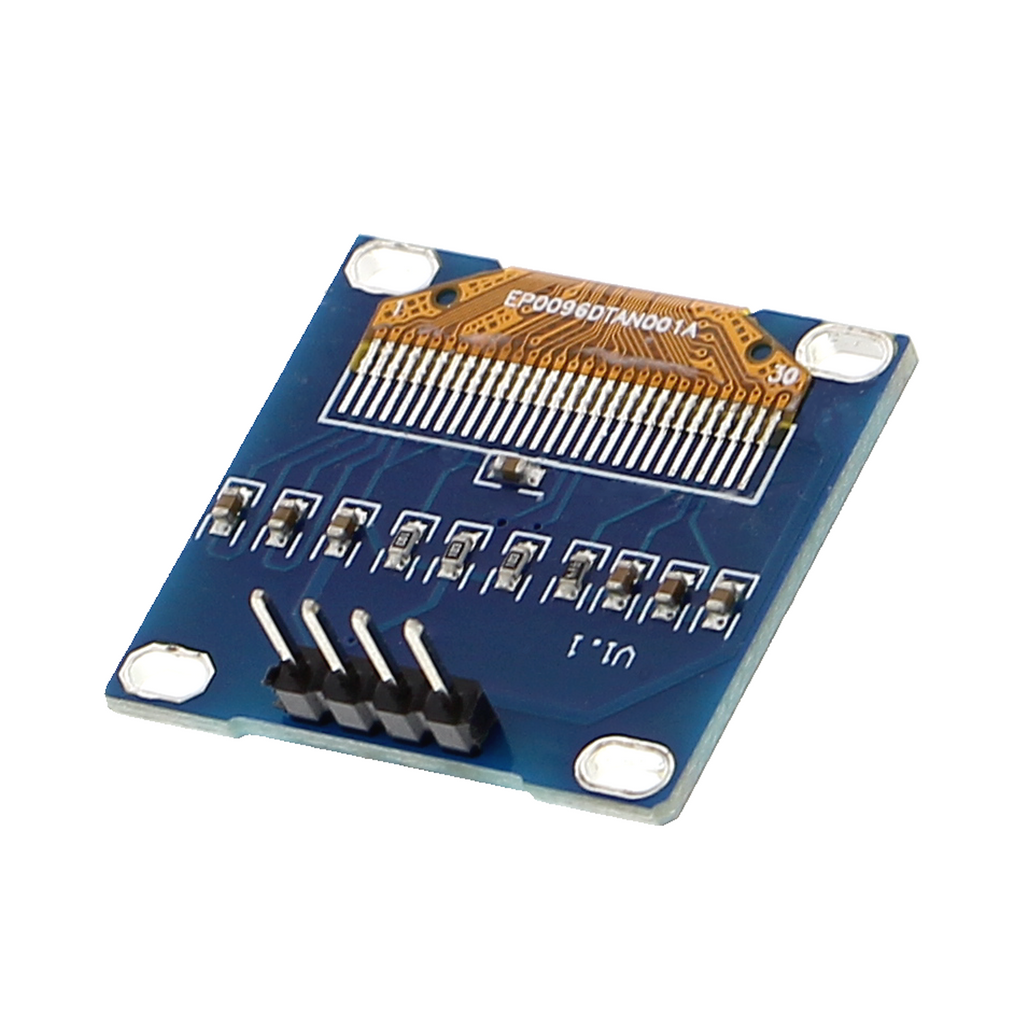

OLED - 0.96", 128x64, VGSS, I2C - bicolor

Descripción general del producto

• Display OLED con interfaz I2C para gráficos y texto bicolores, diagonal de pantalla de 0,96 pulgadas, resolución de 128*64 píxeles
• Tensión de funcionamiento de 3,3 V, conexión directa a niveles lógicos de 3,3 V
• La comunicación I2C permite conectar varios módulos a un bus ocupando un espacio mínimo
• Tecnología OLED de bajo consumo con iluminación propia y sin retroiluminación
• Carcasa SMD compacta con electrónica de control integrada

Descripción del producto

Este display OLED con interfaz I2C muestra texto y gráficos en dos colores con una resolución de 128*64 píxeles. La tecnología de iluminación propia no necesita retroiluminación y, por tanto, ahorra energía frente a las variantes LCD. Los píxeles individuales pueden controlarse de forma independiente, lo que permite utilizar cualquier tipo de letra, gráficos de barras o símbolos.

El display funciona con 3,3 V y se comunica mediante el bus I2C con la placa controladora conectada. Esto reduce el cableado a cuatro hilos (alimentación, masa, línea de datos y señal de reloj). Se pueden utilizar varios módulos I2C en paralelo en un circuito sin perder pines de conexión adicionales. La electrónica de control ya está integrada en el módulo.

El display es adecuado para instrumentos de medición que muestran la temperatura, la humedad u otros datos de sensores, para pequeños sistemas de menú en dispositivos alimentados por batería o para mostrar información de depuración durante la programación. Por ejemplo, un registrador de datos con indicación de marcas de tiempo y temperaturas solo necesita el display como interfaz visual, mientras que la memoria funciona por separado.

El control requiere un entorno de desarrollo compatible con I2C y las bibliotecas correspondientes para la placa utilizada. Para su funcionamiento se necesita una fuente de alimentación de 3,3 V. Las placas con lógica de 5 V necesitan un convertidor de nivel entre las líneas de datos, ya que el display solo admite 3,3 V.

Instrucciones de seguridad

El display no está destinado a instalarse en la instalación eléctrica de la red doméstica. Sirve exclusivamente para construir prototipos y para fines de prueba y desarrollo. Si tienes preguntas sobre la integración en instalaciones eléctricas existentes, debes consultar a un electricista cualificado antes de ponerlo en funcionamiento.

Contenido del envío

• Nota: Este módulo se entrega sin soldar. Se incluye una tira de pines.
• 1x OLED - 0.96", 128x64, VGSS, I2C
• 1x tira de pines
