AD8495 Thermoelementverstärker - Typ K, -200 bis +1372 °C

Produktübersicht

• Verstaerkermodul fuer Thermoelement Typ K mit analogem Ausgang
• Messbereich -200 °C bis +1372 °C
• Aufloesung 0,25 °C
• Analogausgang 0–5 V bei Vollausschlag
• Ausgangsspannung proportional zur gemessenen Temperatur
• Cold-Junction-Kompensation integriert
• Anschluss ueber 3,3-V oder 5-V Logik

Produktbeschreibung

Das Modul wandelt die minimalen Spannungen eines Thermoelementes Typ K in ein lineares analoges Signal um. Thermoelement-Verstaerker dieser Art verarbeiten typischerweise nur Millivolt-Signale, weshalb eine Verstaerkerstufe notwendig ist. Die Cold-Junction-Kompensation erfasst die Referenztemperatur automatisch, wodurch keine manuelle Kalibrierung oder externe Vergleichsstelle erforderlich wird.

Der Ausgangsspannungsbereich 0–5 V passt zu Standard-ADC-Eingaengen auf gaengigen Mikrocontroller-Boards. Damit lassen sich Temperaturen direkt in Sensormesswerte umrechnen. Das Verstaerkermodul arbeitet mit 3,3-V oder 5-V Logik und laesst sich mit den gaengigen Entwicklungsplatten verbinden.

Einsatzszenarien sind Hochtemperatur-Prozessueeberwachung in Industrie und Handwerk (Oefen, Furnace, Schmelzanlagen), Materialtests in Laborumgebungen sowie die Temperaturerfassung in thermischen Experimenten. Wer extrem breite Messbereiche benoetigt, vom Gefrierpunkt bis in den Bereich industrieller Prozesswaerme, findet hier ein bewaehrtes Messverfahren.

Ein Thermoelement muss separat beschafft werden. Die Anschlussleitung vom Sensor zum Modul sollte aus kupfermaterial sein und kurz gehalten werden, um Verstaerkungsfehler zu vermeiden. Das Modul gibt Rohwerte aus, die Umrechnung zur Celsius-Temperatur erfolgt im angebundenen Mikrocontroller.

Sicherheitshinweis

Das Modul ist ausschliesslich zum Aufbau von Prototypen sowie fuer Test- und Entwicklungszwecke bestimmt. Es ist nicht fuer den Betrieb an der Hausstrominstallation und nicht fuer den Einbau in Endgeraete konzipiert. Arbeiten an oder in direkter Naehe von Hochtemperatur-Prozessen oder elektrischen Anlagen sind Elektrofachkraeften vorbehalten; im Zweifelsfall ist vor der Inbetriebnahme eine Elektrofachkraft zu konsultieren.

Lieferumfang

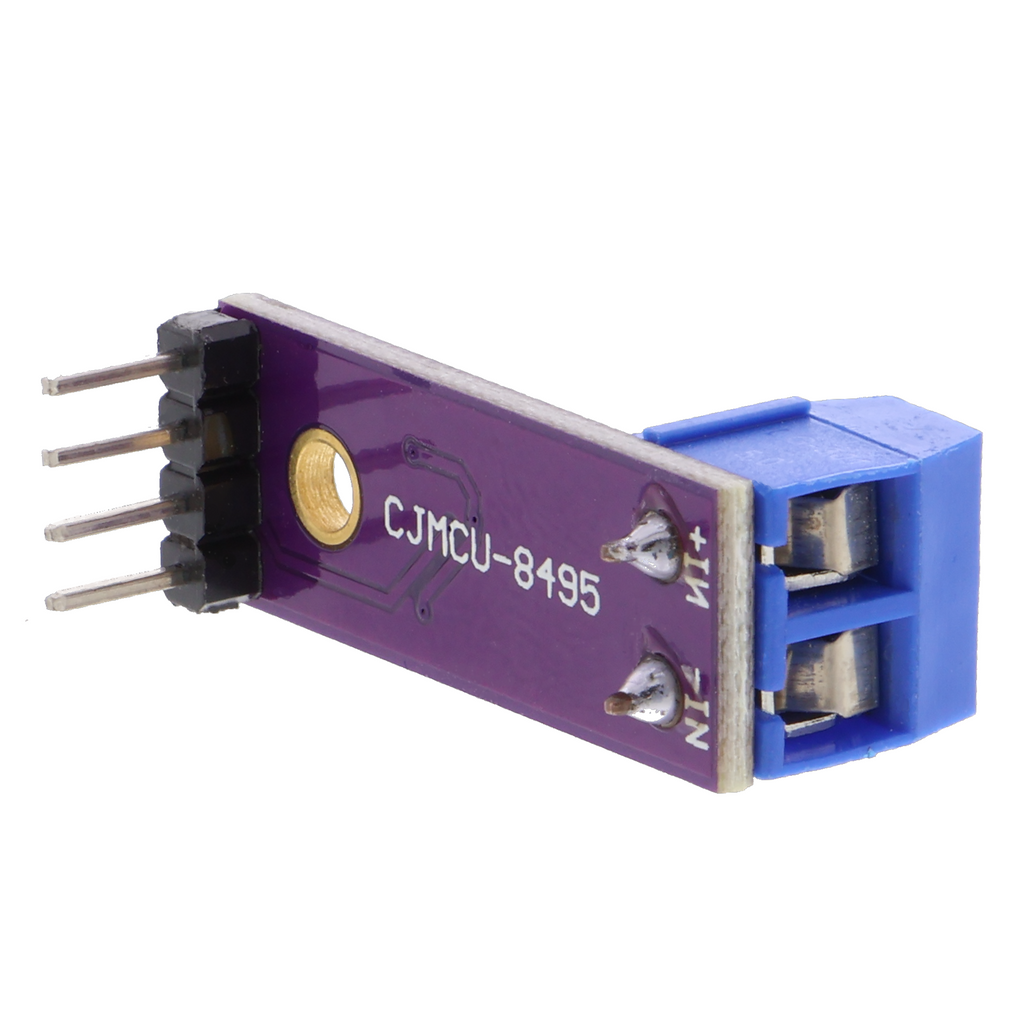

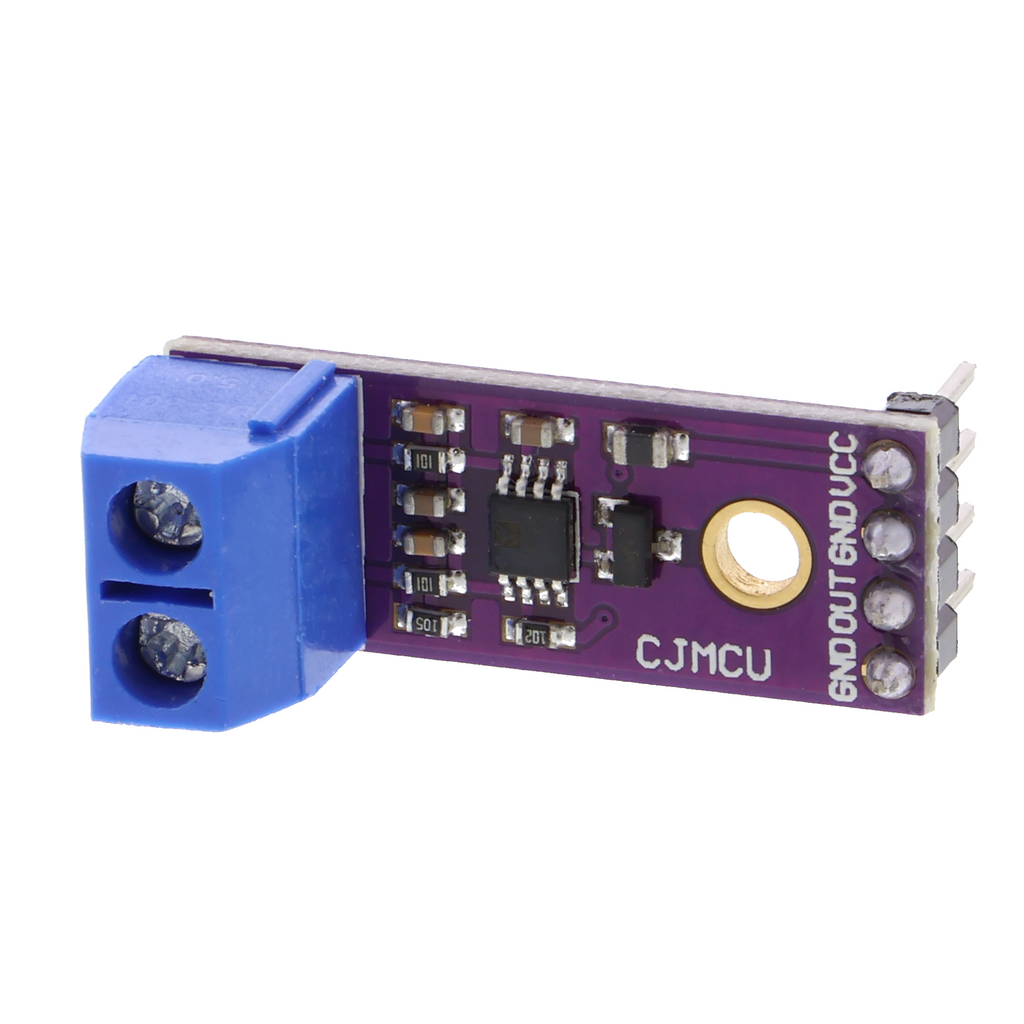

• 1x AD8495 ARMZ / CJMCU-8495 Thermoelement-Verstärker für K-Typ-Thermoelemente
